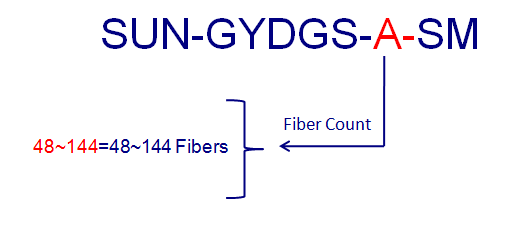

GYDGS, miembro de fuerza central de alambre de acero, armadura PSP simple y cubierta PE simple, 48 ~ 144 núcleos
| Características | Valores Especificados | Unidades | ||
| Características Ópticas | ||||
| Diámetro del Campo de Modo | en 1310nm | 9.1±0.5 | µm | |
| en 1550nm | 10.3 ± 0.7 | mm | ||
| No Uniformidad de Atenuación | ≤0.05 | dB | ||
| Longitud de Onda de Dispersión Cero ( λ0) | 1300 ～1324 | nm | ||
| Pendiente Máxima de Dispersión Cero (S0max) | ≤0.093 | ps/(nm2·km) | ||
| Coeficiente de Dispersión del Modo de Polarización (PMDQ) | ≤0.2 | ps/√km | ||
| Longitud de Onda de Corte (λcc) | ≤1260 | nm | ||
| Coeficiente de Dispersión | 1288～1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| Índice de Refracción Grupal Efectivo (Neff) | en 1310nm | 1.466 | － | |
| en 1550nm | 1.467 | － | ||
| Características Geométricas | ||||
| Diámetro del Revestimiento | 125.0±1.0 | µm | ||
| No Circularidad del Revestimiento | ≤1.0 | % | ||
| Diámetro de Recubrimiento | 245.0±10.0 | µm | ||
| Error de Concentricidad Recubrimiento-evestimiento | ≤12.0 | µm | ||
| Recubrimiento de no Circularidad | ≤6.0 | % | ||
| Error de Concentricidad del Revestimiento del Núcleo | ≤0.8 | µm | ||
| Características Mecánicas | ||||
| Curvatura | ≥4 | m | ||
| Límite de Elasticidad | ≥0.69 | GPa | ||
| Fuerza de la Tira de Recubrimiento | Valor Promedio | 1.0-5.0 | N | |
| Valor Pico | 1.3-8.9 | N | ||
| Pérdida por Flexión Macro | Ф60mm, 100 círculos, 1550nm | ≤0.05 | dB | |
| Ф32mm, 1 círculo, en 1550nm | ≤0.05 | dB | ||
| Artículos | Descripciones | ||
| Cantidad de Fibra | 48 | 96 | |
| Número de Varilla Ranurada | 4 | ||
| Diámetro Exterior de Varilla Ranurada (±0.2mm) | 6.0 | 8.2 | |
| Fibras por Tubo | 12 | 24 | |
| Diámetro Nominal del Cable (±0.3mm) | 11.3 | 13.5 | |
| Espesor de la Cubierta (mm) | 1.8 | ||
| Aprox. Peso de Cable (kg/km) | 130±20 | 190±25 | |
| Resistencia máxima a la tracción (N) | A largo plazo | 600 | |
| A corto plazo | 1500 | ||
| Rango de Temperatura Aplicable(℃) | Operación | -40~+70 | |
| Instalación | -15~+60 | ||
| Almacenamiento y envío | -40~+70 | ||
| Radio de Curvatura | Dinámico | 20D | |
| Estático | 10D | ||
| Atenuación (dB/km) | 1310nm | ≤0.36 | |
| 1550nm | ≤0.22 | ||
| Fibra Plano No. | Fibra No. | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1 | Azul | Blanco | Azul | Blanco | Azul | Blanco |
| 2 | Naranjo | Blanco | Naranjo | Blanco | Orange | Blanco |
| 3 | Verde | Blanco | Verde | Blanco | Verde | Blanco |
| 4 | Marrón | Blanco | Marrón | Blanco | Marrón | Blanco |
