Modelo: la Serie SUN-ADSS-SC

Para cables ADSS

Características

Estructura simple, instalación fácil
El estrés se distribuye igualmente en una gran área de contacto
Las varillas de armadura preformadas son opcionales para span corto(100 m)
Usado en poste o torre

Descripción
Especificaciones
Información sobre pedidos
Aplicación
Preguntas
Video Products

　Abrazadera de suspensión SUN-ADSS-SC de Sun Telecom se utiliza para suspender el cable ADSS

Especificaciones

Artículo		Parámetro
Material	Grillete	Acero galvanizado
	Carcasa	Aluminum
	Inserto	Caucho
	Varillas de armadura exterior / interior	Aleación de aluminio
Clase de fuerza máxima (KN)		30	30	50
Max. Span (m)		100	200	300
Diámetro de cable adecuado (mm)		9.8~10.8 10.9~12.1 12.2~13.1, etc	11.2~12.2 12.3~13.3, etc	13~14, etc
Modelo de pieza de conector		U-3, TK-3	U-7, TK-7B, ZH-7
Capa de varillas de armadura (Capa única / Capa doble)		Sin varillas de armadura para un span ≤100 m (predeterminado), pero es opcional	Doble capa

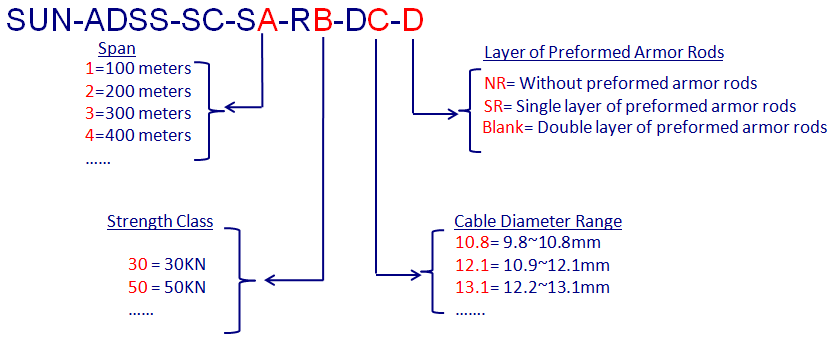

Modelo	Descripción
SUN-ADSS-SC-S1-R30-D10.8-NR	Abrazadera de suspensión, adecuada para un span máximo de 100m y diámetro del cable: cable ADSS de 9,8 ~ 10,8 mm; Clase de resistencia: 30KN; Sin varillas de armadura preformadas
SUN-ADSS-SC-S1-R30-D12.1-NR	Abrazadera de suspensión, adecuada para un span máximo de 100m y diámetro del cable: cable ADSS de 10,9 ~ 12,1 mm; Clase de resistencia: 30KN; Sin varillas de armadura preformadas
SUN-ADSS-SC-S1-R30-D13.1-NR	Abrazadera de suspensión, adecuada para un span máximo de 100m y diámetro del cable: cable ADSS de 12,2 ~ 13,1 mm; Clase de resistencia: 30KN; Sin varillas de armadura preformadas
SUN-ADSS-SC-S2-R30-D12.2-DR	Abrazadera de suspensión, adecuada para un span máximo de 200m y diámetro del cable: cable ADSS de 11,2 ~ 12,2 mm; Clase de resistencia: 30KN; Doble capa de varillas de armadura preformadas
SUN-ADSS-SC-S2-R30-D13.3-DR	Abrazadera de suspensión, adecuada para un span máximo de 200m y diámetro del cable: cable ADSS de 12,3 ~ 13,3 mm; Clase de resistencia: 30KN; Doble capa de varillas de armadura preformadas
SUN-ADSS-SC-S3-R50-D14-DR	Abrazadera de suspensión, adecuada para un span máximo de 300m y diámetro del cable: cable ADSS de 13 ~ 14 mm; Clase de fuerza: 50KN; Doble capa de varillas de armadura preformadas

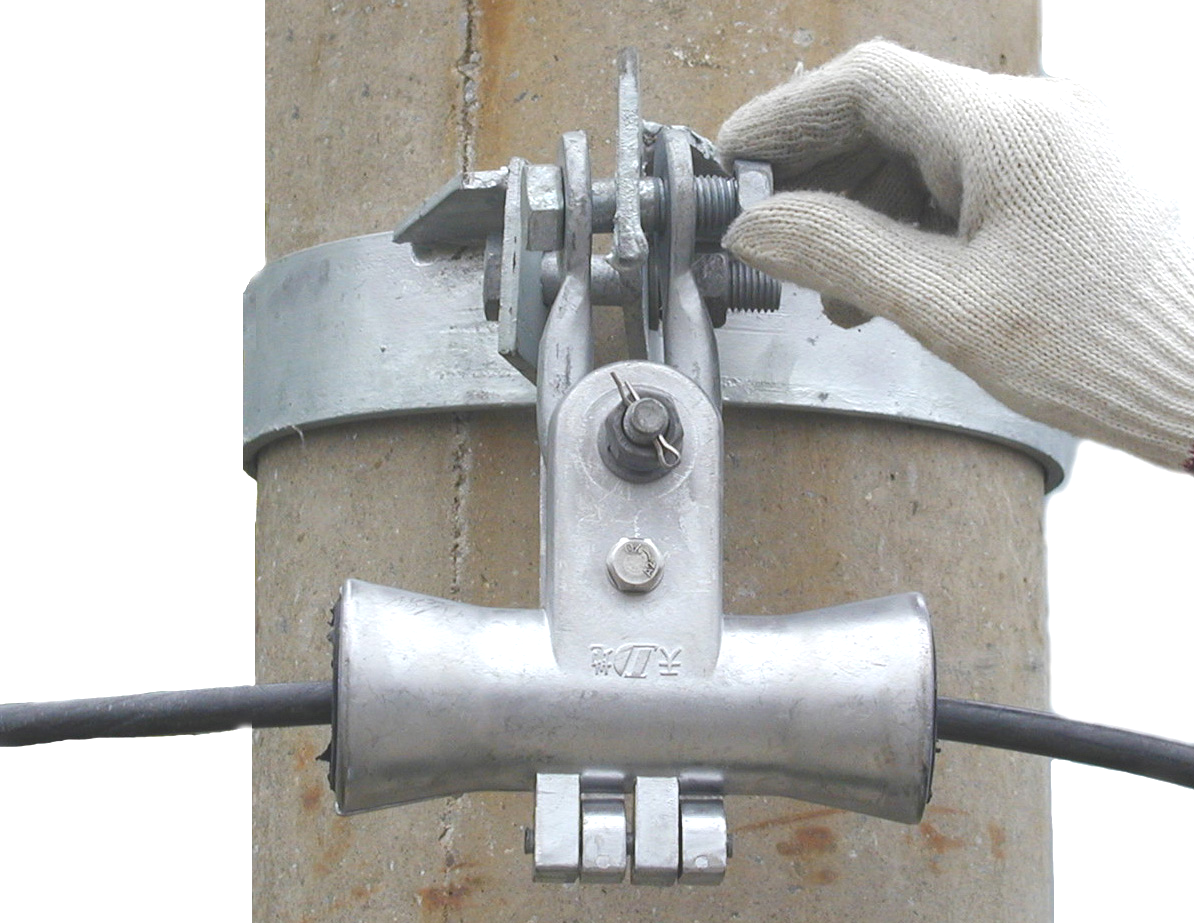

Montaje en poste (Abrazadera de suspensión sin varillas de armadura preformadas)

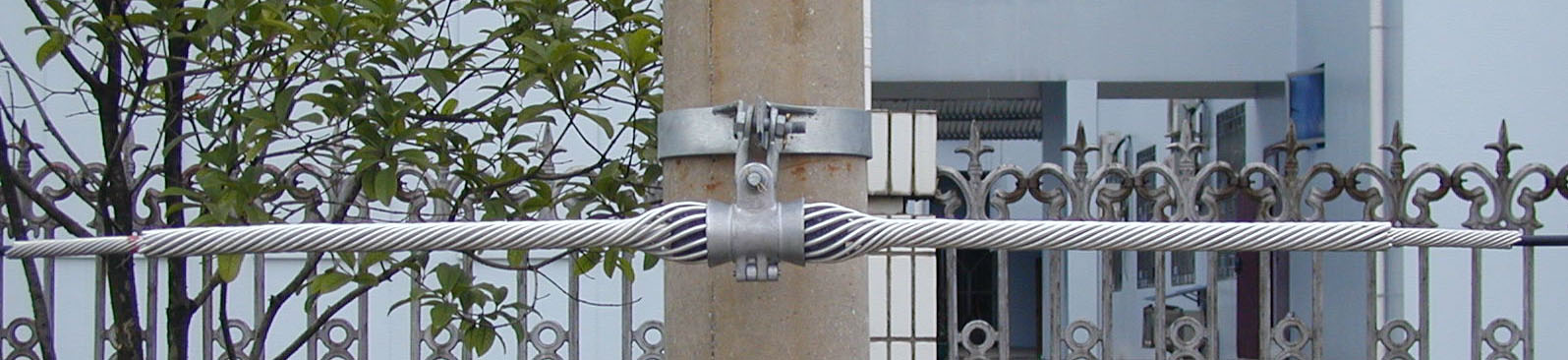

Montaje en poste (Abrazadera de suspensión con varillas de armadura preformadas)

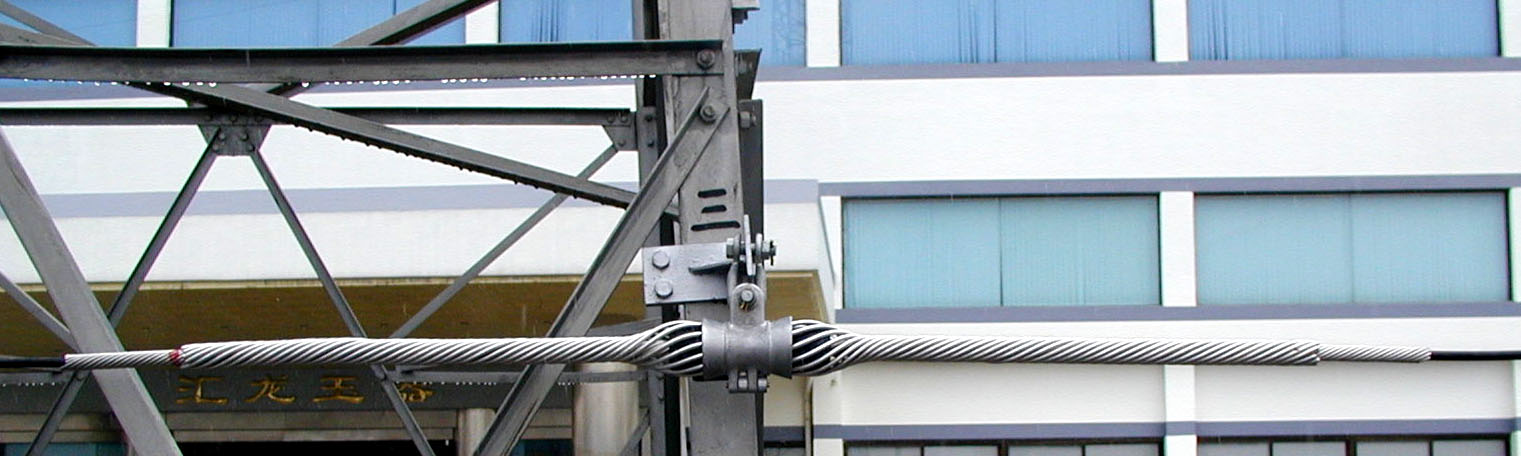

Montaje en torre (Abrazadera de suspensión con varillas de armadura preformadas)
