Cable plano de fibra óptica SUN-GYDGS-48(96)-SM

Modelo: SUN-GYDGS-48(96)-SM

Cable de fibra óptica tipo cinta GYDGS, estructura esquelética, miembro central de resistencia metálico, cubierta de PE

    Características

  • Buen rendimiento mecánico y térmico
  • Buena resistencia a la compresión y flexibilidad
  • Alta resistencia a la tracción garantizada por cable de acero
  • Buena impermeabilidad garantizada por PSP
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • La construcción del cable de fibra óptica de núcleo ranurado tipo cinta SUN-GYDGS de Sun Telecom (GYDGS) consiste en que las cintas de fibra óptica se alojan en ranuras (con un miembro central de refuerzo metálico) para formar el núcleo del cable.El núcleo se envuelve con una cinta bloqueadora de agua y se reviste con una cinta de acero laminado.Finalmente, se extruye una cubierta exterior de polietileno (PE).

  • 1.General

    Esta especificación cubre el diseño y el rendimiento de los cables ópticos de conducto monomodo.

    1.1 Descripción del cable

    • 48 o 96 fibras SM G.652D.
    • Apto para instalación en conductos.

    1.2 Referencia

    ITU-T G.652 Características de una fibra óptica monomodo
    IEC 60794-1-1 Cables de fibra óptica- parte 1-1-Especificación genérica- General
    IEC 60794-1-2 Cables de fibra óptica - parte 1-2 - Especificación genérica - Procedimiento básico de prueba de cables ópticos
    IEC 60794-3 Cables de fibra óptica - parte 3 - Especificación seccional - Cables para exteriores
    IEC 60794-3-10 Cables de fibra óptica - parte 3-10 - Cables exteriores - Especificación familiar para cables de comunicación óptica para conductos y enterrados directamente
    IEC 60794-3-11 Cables de fibra óptica – Parte 3-11: Cables para exteriores – Especificación detallada para cables de fibra óptica monomodo de telecomunicaciones para conductos y enterramiento directo
    Telcordia GR-20

    Cables de fibra óptica: prueba mecánica y ambiental


    1.3 Condiciones de Trabajo

    Temperatura de transporte y almacenamiento: -40℃～+70℃
    Temperatura de instalación: -15℃～+60℃
    Temperatura de operación: -40℃～+70℃

    1.4 Radio mínimo de curvatura permitido

    Estático: 10D
    Dinámico: 20D
    D es el diámetro exterior del cable

    1.5 Vida útil

    Los cables de fibra óptica suministrados de acuerdo con las especificaciones pueden ser capaces de soportar las condiciones típicas de servicio durante un período de veinticinco (25) años sin que se vean afectadas las características de transmisión o de operación y mantenimiento del cable.

    2.Fibra óptica en cable (ITU-G.652D)

    Las propiedades ópticas de la fibra monomodo (SM) se logran mediante un núcleo a base de sílice dopada con germanio y un revestimiento de sílice pura que cumple con ITU-T G.652D; se aplica un recubrimiento protector de acrilato curable por UV sobre el revestimiento de vidrio para proporcionar la máxima vida útil necesaria de la fibra.
    Características geométricas, ópticas y mecánicas de la fibra en el cable según la siguiente tabla:
    CATEGORÍA ARTÍCULO PARÁMETRO
    G.652D
    Rendimiento de la transmisión Atenuación @1310nm <0.38dB/km
    @1383nm ≤0.35dB/km
    @1550nm <0.25dB/km
    @1625nm ≤0.27dB/km
    Discontinuidad de atenuación ≤0.05 dB
    Longitud de onda de atenuación @1285~1330nm ≤0.05 dB/km
    @1525~1575nm ≤0.05 dB/km
    Longitud de onda de dispersión cero 1300~1324nm
    Pendiente de Dispersión Cero ≤0.090ps/(nm2.km)
    Coeficiente de Dispersión Cromática @1310nm ≤3.5 ps/nm.km
    @1550nm ≤18 ps/nm.km
    Longitud de onda de corte del cable (λ cc) ≤1260nm
    Dimensión Diámetro del Campo de Modo @1310nm 9.2±0.4μm
    @1550nm 10.2±0.5μm
    Diámetro del revestimiento 125±1μm
    No circularidad del revestimiento ≤1.0%
    Diámetro del recubrimiento 245±10μm
    Error de Concéntricidad del Revestimiento/Recubrimiento ≤8μm
    Rendimiento Mecánico Fibra Probada ≥1.0%
    Radio de Curvatura de la Fibra ≥4.0m
    Valor máximo de la fuerza de la tira de recubrimiento 1.3~8.9N


    3.Cable Óptico

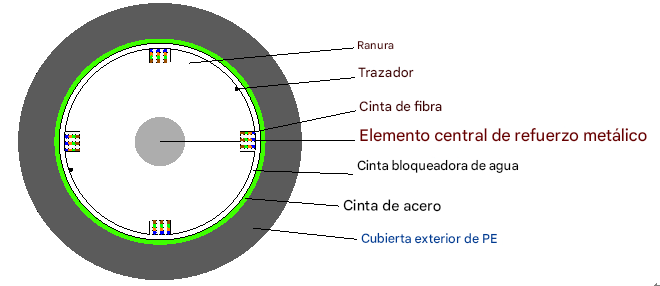

    3.1 Construcción







    3.2.13.2.1 Dimensiones y Descripciones de las Construcciones de Cables

    CONSTRUCCIÓN PARÁMETRO
    Número de fibras 48 96
    Número de tubos 4 4
    Diámetro exterior de los tubos (mm) Nom.Ф6.0 ± 0.2 Nom.Ф8.2 ±0.2
    Fibras por tubo 12 24
    Diámetro exterior del cable (mm) Nom.Ф11.3±03 Nom.Ф13.5±0.3
    Grosor de la funda (mm) 1.8 1.8
    Peso del cable (kg/km) 130±20 190±25
    Rendimiento a la tracción Largo Plazo (N) 600 600
    Corto Plazo (N) 1500 1500
    Radio de curvatura dinámica 20×Diámetro del Cable 20×Diámetro del Cable
    estática 10×Diámetro del Cable 10×Diámetro del Cable
    Temperatura de operación (℃) -40~+70 -40~+70



    3.2.2Color Code of the Fiber and Tube

    Número de fibra Identificación de fibras Número de fibra Identificación de fibras
    1 Azul 7 roja
    2 Naranja 8 negra
    3 Verde 9 amarilla
    4 Marrón 10 Violeta
    5 Pizarra 11 Rosa (Rosado)
    6 blanca 12 Agua (Azul Claro)

    Tubo N.º 1 2 3 4 5 6
    Identificación del tubo Azul Naranja Verde Marrón Pizarra blanca


    3.3Características de Pruebas Mecánicas y Ambientales

    NO. ARTÍCULO ESTÁNDAR MÉTODO ESPECIFICACIÓN
    1 Resistencia a la tracción IEC-60794-1-E1 - Carga máxima:1,500 N (instalación de 600 lb)/600 N (residual de 180 lb)
    - Tiempo de prueba: 1 min.    		 - Cambio de atenuación < 0.1 dB
    2 Aplastamiento IEC-60794-1-E3 - Cargando: 1000N
    - Tiempo de prueba: 1 min.
    - Longitud de la muestra: 100 mm    		 - No hay grieta visible en la funda.
    - Cambio de atenuación < 0,1 dB
    3 Resistencia al impacto IEC-60794-1-E4 - Radio de impacto: 10 mm
    - Energía de impacto: 1 kg
    - Número de puntos: 3
    - Número de impactos: 5 veces/punto
    - Longitud de muestra: 1 m    		 - No hay grieta visible en la funda.
    - Cambio de atenuación ≤0,05 dB
    4 Flexión de Ciclismo con Cable IEC-60794-1-E6 - Diámetro del mandril: 20 x radio del cable
    - Número de circumnutaciones ajustadas: 25
    - Cargando: 250N    		 - No hay grieta visible en la funda.
    - Cambio de atenuación ≤0,05 dB
    5 Giro con cable IEC-60794-1-E7 - Cargando: 250N
    - Longitud de muestra: 1 m
    -Ángulo de torsión: ±180°
    - Número de ciclos: 10    		 - No hay grieta visible en la funda.
    - Cambio de atenuación ≤0,05 dB
    6 Flexión a baja/alta temperatura IEC-60794-1-E11 - Radio del mandril: 20×D
    - Número de circunnutaciones apretadas: 10
    - Número de ciclos: 5    		 - No hay ruptura de fibra ni grietas visibles en la cubierta.
    7 Ciclo de Temperatura IEC-60794-1-F1 - Pasos de cambio de temperatura:+20℃→-40℃→+60℃→-40℃→+60℃→+20℃
    - Tiempo: 12 horas/punto de temperatura
    - Número de ciclos: 2    		 - No hay un cambio significativo en la atenuación.
    8 Penetración de agua IEC-60794-1-F5 - Altura de la columna de agua: 1 m
    - Longitud de muestra: 1 m
    - Tiempo de prueba: 8 horas    		 - Al final, no debe haber escapado agua por el extremo opuesto del cable.

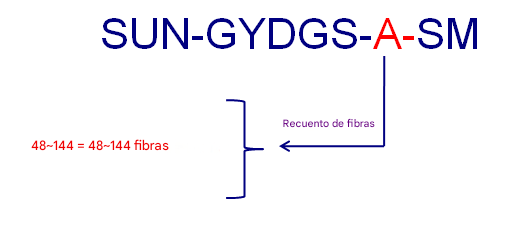

  • Ejemplo:SUN-GYDGS-96-SM
    Cable de cinta de fibra óptica GYDGS, elemento de refuerzo central de alambre de acero, armadura de PSP simple y cubierta de PE simple; 96 fibras, G652D
  • ●Red central
    ●Red de área metropolitana
