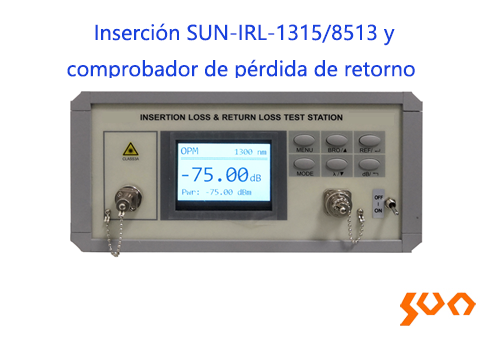

850 ⁄ 1300 o 1310 ⁄ 1550, FC ⁄ APC, FC ⁄ SC ⁄ ST
| Parámetros | Especificación | ||
| Prueba de pérdida de retorno óptico | |||
| Modelo | SUN-IRL1315-VC | SUN-IRL8513-OM1(2)-VC | |
| Longitud de onda de prueba (México) | 1310/1550 (±10 nm) | 850/1300 (±10 nm) | |
| Prueba de fibra óptica ( µm ) | 9/125 | 62,5/125 o 50/125 | |
| Tipo de conector óptico | FC/APC | ||
| Potencia de salida (dBm) | ≥ -5 | ≥ -28 | |
| Rango de medición de la prueba de pérdida de retorno (dBm) | 0~75 | ||
| Estabilidad de salida de la fuente láser (dB) | ±0,015 (15 min a 25 °C) | ±0,05 (15 min a 25 °C) | |
| Precisión de la medición (dB) | ±0,3 (0~65 dB) | ±0,5 (0~45 dB) | |
| Resolución (dBm/dB) | 0.1 | ||
| Prueba de pérdida de inserción óptica | |||
| Rango de longitud de onda (Nuevo Méjico) | 800~1700 | ||
| Tipo de detector | InGaAs 2.0 | ||
| de onda calibrada (nm) | 850/1300/1310/1490/1550/1625 | ||
| Modos de visualización | dBm/dB/xW | ||
| Rango de medición | +3~-75 | -3~-70 | |
| Incertidumbre de la pérdida de inserción (dB) | ±0,05 | ±0,1 | |
| Tolerancia de la pérdida de inserción (dB). | ±0,01 | ±0,03 | |
| Incertidumbre de potencia (dB) | ±0,25 (+3~-55 dBm) | ||
| Resolución de pantalla ( dBm/dB/xW ) | 0.01 | ||
| Tipo de conector | Interfaz variada, FC/SC/ST/universal Φ2.5mm/universal Φ1.25mm, etc. | ||
| Especificación general | |||
| Fuente de luz (nm) | 1310/1550/850/650 (±10 nm) (encienda el interruptor para usar 650 nm) | ||
| Salida VFL (mw) | 2~3 | ||
| Mostrar | Pantalla a color TFT de 3,5 pulgadas | ||
| Puerto de comunicaciones | USB 2.0/RS232/ Módulo inalámbrico (opcional) | ||
| Sistema operativo | Windows 7/32/64 bits Windows 10 32/64 bits | ||
| Mostrar | Se recomienda una pantalla de 21 pulgadas, resolución mínima de 1600 x 900. | ||
| Fuente de alimentación (V) Entrada | CA 220 V | ||
| Temperatura de funcionamiento (°C) | -5~40 | ||
| Temperatura de almacenamiento (°C) | -25~70 | ||
| Dimensiones (mm) | 280 (largo) x 260 (ancho) x 120 (alto) | ||
| No. | Producto | Unidad | Cantidad |
| 1 | Inserción y comprobador de pérdida de retorno | colocar | 1 |
| 2 | Línea eléctrica | pedazo | 1 |
| 3 | Adaptador ( FC/SC/ST/2,5 mm universal, 1,25 mm universal ) | colocar | 1 |
| 4 | Cable de conexión FC/APC-FC/PC SM SX (para tipo SM) | pedazo | 1 |
| 5 | Cable de conexión FC/APC-FC/ A PC SM SX (para tipo SM) | pedazo | 1 |
| 6 | FC/APC-FC/PC MM SX (para tipo MM) | pedazo | 1 |
| 7 | Cable de conexión FC/APC-FC/ A PC MM SX (para tipo MM) | pedazo | 1 |
| 8 | Módulo de extinción (para tipo MM) | pedazo | 1 |
| 9 | Hisopo de algodón de limpieza | embalar | 1 |
| 10 | Fusible | pedazo | 1 |
| No. | Producto | Unidad | Cantidad |
| 1 | CD ( Manual del usuario y software de prueba ) | pedazo | 1 |
| 2 | Cable de datos USB | pedazo | 1 |
| 3 | Pedal | pedazo | 2 |
| Modelo | Nombre | Descripción |
| SUN-IRL1315-VC | Inserción y comprobador de pérdida de retorno | Pérdida de retorno: 1310/1550 nm, 0~75 dB, FC/APC , Tipo de fibra: 9/125 um ; Longitud de onda de la fuente de luz: 1310/1550/850/650 (±10 nm) (encienda el interruptor para usar 650 nm) ; Salida VFL: 2~3 mw; Pérdida de inserción: 850/1300/1310/1490/1550/1625 nm, +3~-75 dBm, FC/SC/ST / 2,5 mm universal/1,25 um universal |
| SUN-IRL8513-OM1-VC | Inserción y comprobador de pérdida de retorno | Pérdida de retorno: 850/1300 nm, 0 ~ 75 dB, FC/APC, Tipo de fibra: 62,5/125 um; Longitud de onda de la fuente de luz: 1310/1550/850/650 (±10 nm) (encienda el interruptor para usar 650 nm); Salida VFL: 2 ~ 3 mW; Pérdida de inserción: 850/1300/1310/1490/1550/1625 nm, +3 ~ -70 dBm, FC/SC/ST/2.5 mm universal/1.25 mm universal. |
| SUN-IRL8513-OM2-VC | Inserción y comprobador de pérdida de retorno | Pérdida de retorno: 850/1300 nm, 0 ~ 7,5 dB, FC/APC, tipo de fibra: 50/125 um ; longitud de onda de la fuente de luz: 1310/1550/850/650 (±10 nm) (encienda el interruptor para usar 650 nm) ; Salida VFL: 2 ~ 3 mw; Pérdida de inserción: 850/1300/1310/1490/1550/1625 nm, +3 ~ -7,0 dBm, FC/SC/ST / 2,5 mm universal / 1,25 mm universal |

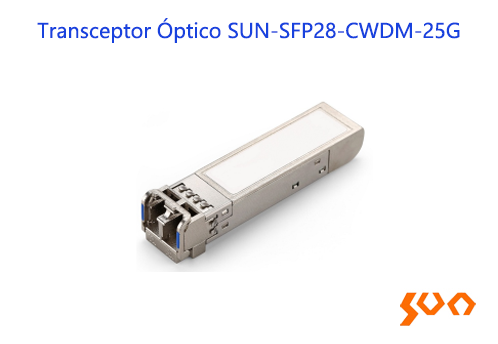

Transceptor Óptico SUN-SFP28-CWDM-25G
Modelo: SUN-SFP28-CWDM-25G
Transceptor óptico 25G, CWDM, transmisión de larga distancia, modo único con distancia máxima de transmisión de 10 km
Features
Soporta una velocidad de datos operativa de 24,3 Gbps a 26,5 Gbps. Compatible con IEEE 802.3cc Cumple con SFF-8402 Cumple con SFF-8432 Cumple con SFF-8472 CDR interno tanto en el canal del transmisor como en el del receptor Factor de forma SFP28 conectable en caliente. Transmisor láser CWDM DFB y receptor PIN PD Conector LC dúplex Funciones de diagnóstico digital integradas Hasta 10 km en SMF Fuente de alimentación única de 3,3 V Temperatura de funcionamiento de la caja compatible. Estándar: 0~+70 °C Industrial: -40~+85° C

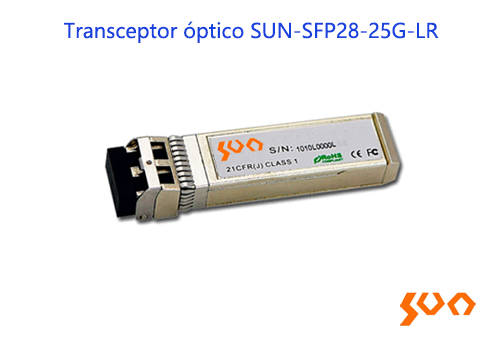

Transceptor óptico SUN-SFP28-25G-LR
Modelo: SUN-SFP28-25G-LR
Transceptor óptico 25G, transmisión de larga distancia, modo único con distancia máxima de transmisión de 10 km
Features
Interfaz óptica en serie de 25 Gb/s Transmisor DFB de 1310 nm, fotodetector PIN Interfaz de 2 cables para gestión Especificaciones compatibles con la interfaz de monitoreo de diagnóstico digital SFF 8472 para transceptores ópticos El firmware avanzado permite que la información de cifrado del sistema del cliente sea almacenada en el transceptor. Solución SFP28 rentable que permite mayores densidades portuarias y mayor ancho de banda Temperatura de la caja de funcionamiento Estándar: 0~+70 °C Industrial: -40~+85° C

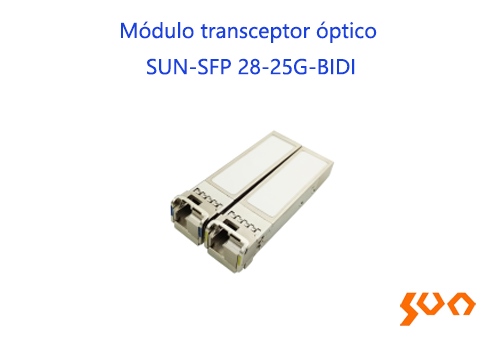

Módulo transceptor óptico SUN-SFP 28-25G-BIDI
Modelo: SUN-SFP28-25G-BIDI
Transceptor óptico 25G, BIDI, transmisión de larga distancia, modo único con distancia máxima de transmisión de 10 km
Features
Admite un rango de velocidad de datos operativo de 24,3 Gbps a 26,5 Gbps. Cumple con IEEE 802.3cc. Cumple con SFF-8402 Cumple con SFF-8432 Cumple con SFF-8472 CDR interno tanto en el canal del transmisor como en el del receptor Huella SFP28 conectable en caliente Transmisor láser DFB y receptor PIN PD Conector LC simplex. Funciones de diagnóstico digital integradas Hasta 10 km en SMF Fuente de alimentación única de 3,3 V Temperatura de funcionamiento del caso Estándar: 0~+70°C Industrial: -40~+85°C
