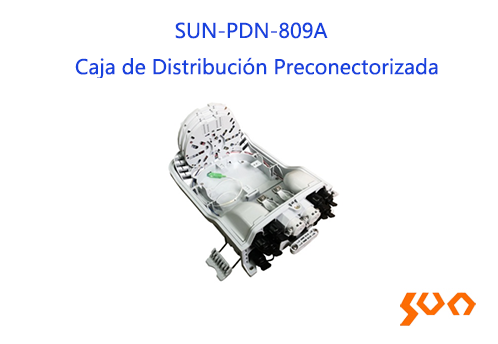

SUN-PDN-809A Caja de Distribución Preconectorizada

Modelo: SUN-PDN-809A

IP65; 1 entrada de cable ovalada, 2 entradas de cable derivado y 8 adaptadores preconectorizados

    Características

  • Diseño de estructura avanzada, operación fácil y enrutamiento razonable
  • MaterialPC+ABS
  • A prueba de humedad, impermeable, a prueba de polvo, antienvejecimiento
  • IP65
  • 1 entrada de cable ovalada, 2 entradas de cable derivado y 8 adaptadores preconectorizados
  • Amplia selección de bandejas de empalme
  • Montado en pared/poste/aéreo
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • La caja de distribución preconectorizada de fibra óptica de la serie SUN-PDN-809 de Sun Telecom se utiliza como punto de distribución para que el cable alimentador se conecte con el cable de acometida en el sistema de red de comunicación FTTx. El empalme, división y distribución de fibra se pueden realizar en esta caja y proporciona protección y administración sólidas para la construcción de la red FTTx.

  • Parámetros Especificación
    Model SUN-PDN-809A
    Material Caja PC+ABS
    Bandeja divisoria Modelo Modelo A, 12 núcleos/bandeja (6 ranuras/bandeja) con 1 ranura para divisor
    Tipo de divisor Divisor PLC tipo blockless 1x8 (fibra SM G657A1, longitud de entrada 1m, longitud de salida 0,75m)
    Número (unidad) 1
    Bandeja divisoria Modelo Modelo D, 24 núcleos/bandeja (12 ranuras/bandeja)
    Número (piezas) 2
    Capacidad de empalme 48
    Adaptador preconectorizado
         		 Número 8

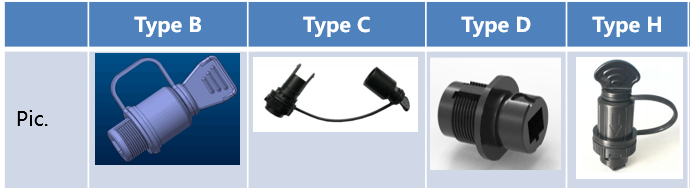

    Tipo de adaptador B/C/D/H2
    Puerto de entrada medio 3
         		 Cantidad (unidad) 1
    Diámetro del cable (mm) 8~14
    Puerto de rama de salida 3 Cantidad (piezas) 2
    Diámetro de cable adecuado (mm) 8~16
    IP IP65
    Color Gris (predeterminado, el color negro es opcional)
    Rango de temperatura, ° C) -40 ~ +85
    Humedad Relativa (%) (+30°C) ≤85
    Presión Atmosférica (Kpa) 70~106
    Dimensiones (mm) 319.3(L) x 200(W) x 97.5(H)
    Metodo de instalacion Pared/poste/aérea

    Nota: 1. Bandeja divisoria y bandeja de empalme

              2. Adaptadores preconectorizados

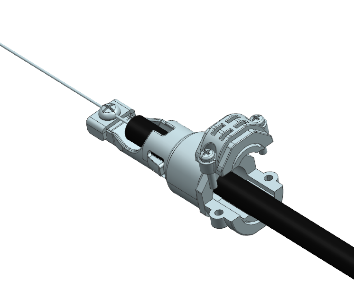

    3. puertos intermedios y secundarios

    Paquete estándar
    No. Nombre Unidad Cantidad Foto
    1 Caja de distribución de fibra óptica colocar 1 /
    2 Tubo protector (0,5 m/ud) pieza 1
    3 Mangas protectoras
    (SUS304 φ0.9*45mm)    		 piezas 48
    4 Lazos piezas 10
    5 Llave pieza 1

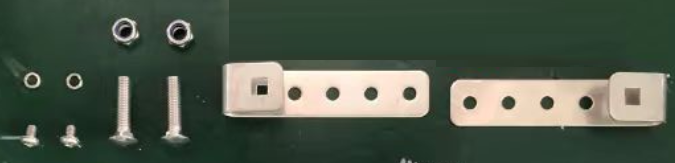

    6 Accesorios de montaje en pared colocar 1

    Optional Accessories
    No. Nombre Unidad Cantidad Foto

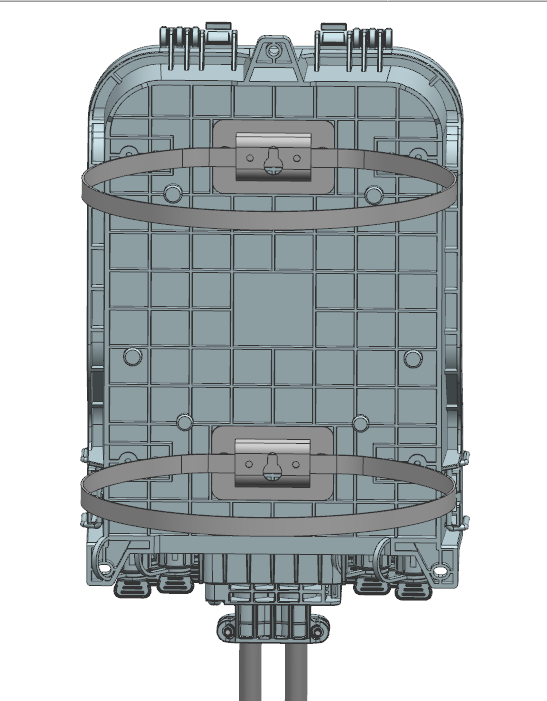

    1 Accesorios de montaje en poste colocar 1 IMG_256

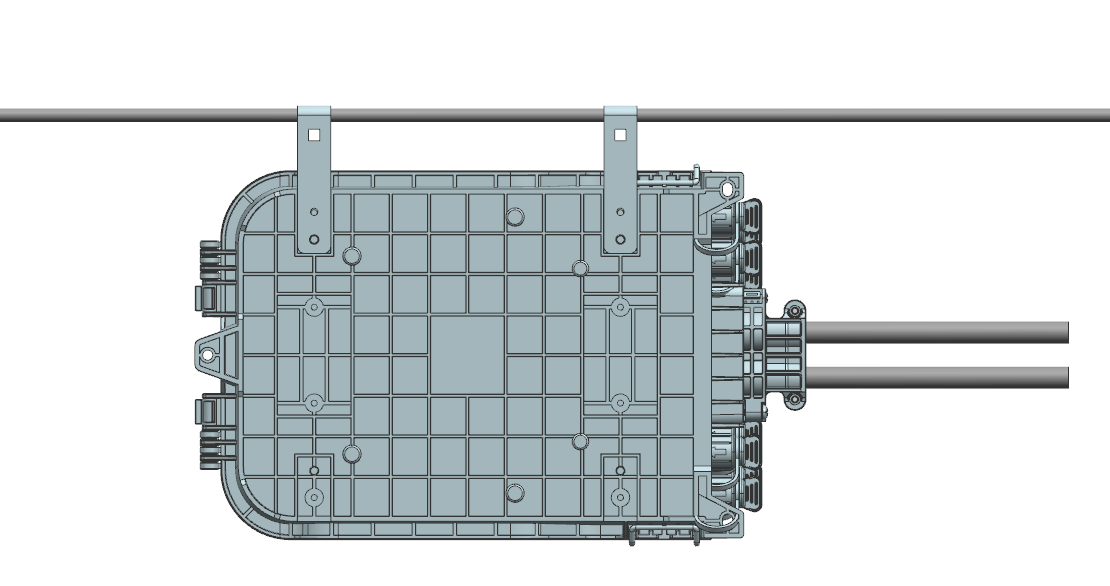

    2 Accesorios de montaje aéreo (predeterminado) colocar 1
    3 Accesorios de montaje aéreo (opcionales)
    RFW]`U1_M}V%7A}HBBPE~RY

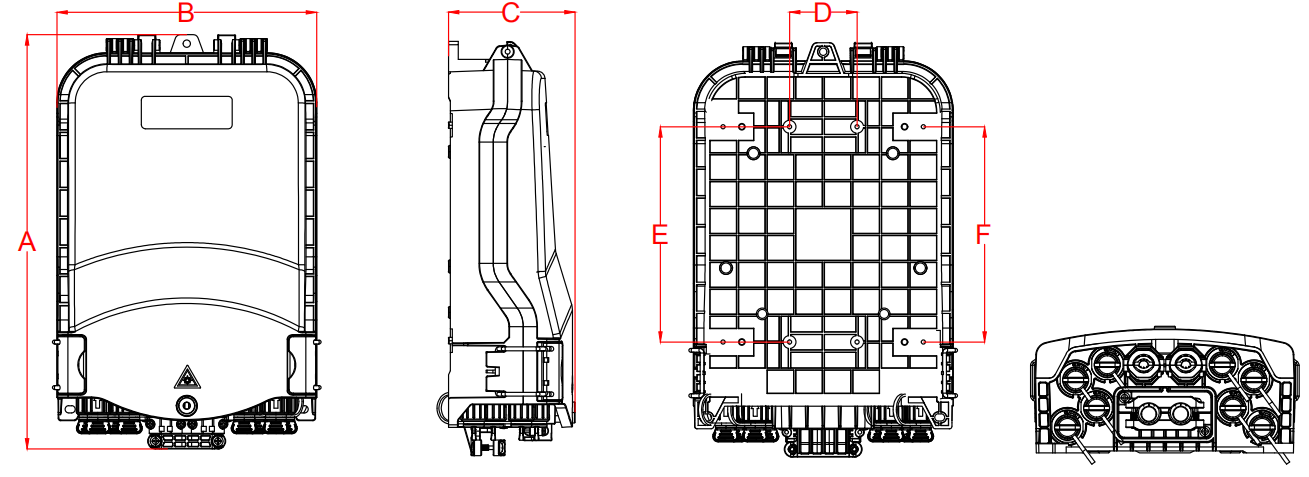

    Dibujo de estructura (mm)
    A*B*C 319.3(L) x 200(W) x 97.5(H); D*E*F 52x 166 x 166

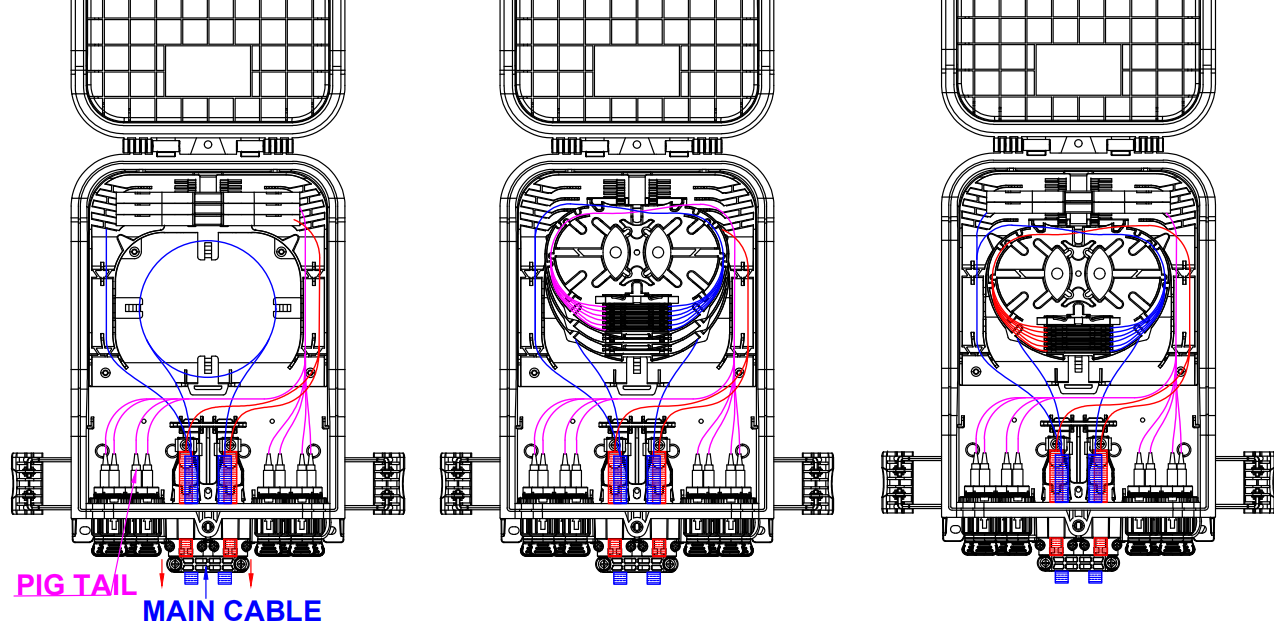

    Ruta del cable

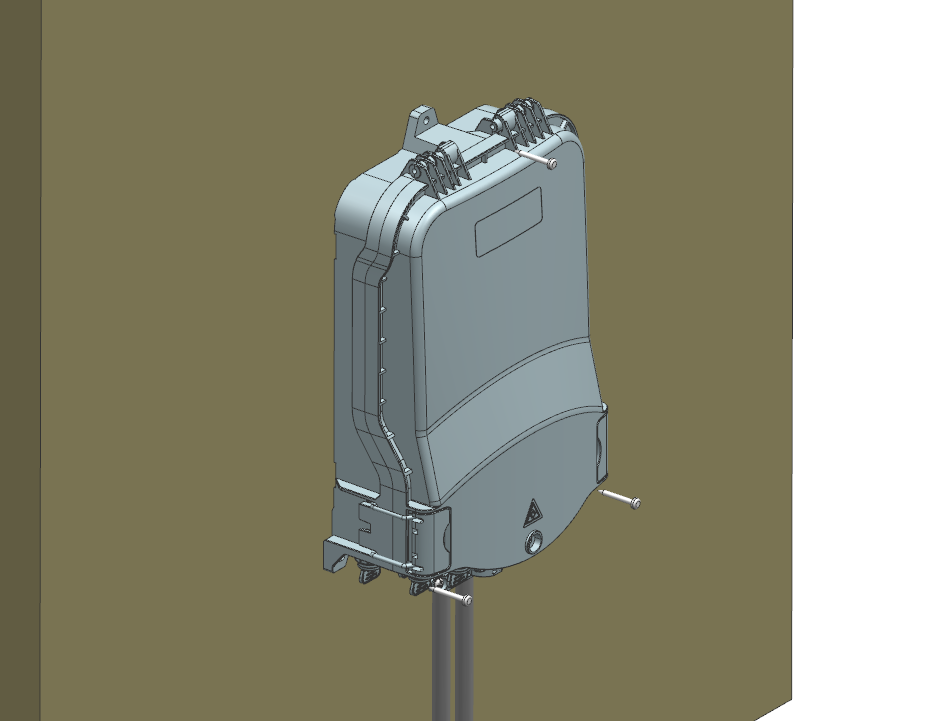

    Instalación


  • Información de pedido (por ejemplo)

    SUN-PDN-809A-CSC-GPW
    Caja de distribución de fibra óptica
    Caja de terminales multipuerto preconectorizada; Cargado con 1 divisor PLC 1×8 (SC/APC, G657A1, entrada 1 m, salida 0,75 m) y 8 adaptadores tipo C (SC); Incluye 3 bandejas (1 para divisor y 2 para empalme de 48 núcleos como máximo); Color gris, dimensiones (mm): 319,3(L) x 200(W) x 97,5(H); Incluye accesorios de montaje en pared y poste y fundas protectoras de fibra de 48 piezas

    SUN-PDN-809A-HASC-GWA
    Caja de distribución de fibra óptica
    Caja de terminales multipuerto preconectorizada; Cargado con 1 divisor PLC 1×8 (SC/APC, G657A1, entrada 1 m, salida 0,75 m) y 8 adaptadores tipo H (SC); Incluye 3 bandejas (1 para divisor y 2 para empalme de 48 núcleos como máximo); Color gris, dimensiones (mm): 319,3(L) x 200(W) x 97,5(H); Incluye accesorios de montaje en pared y antena y fundas protectoras de fibra de 48 piezas

  • ● Redes de acceso FTTH
    ● Redes de telecomunicación
    ● Redes CATV
    ● Redes de Área Local
