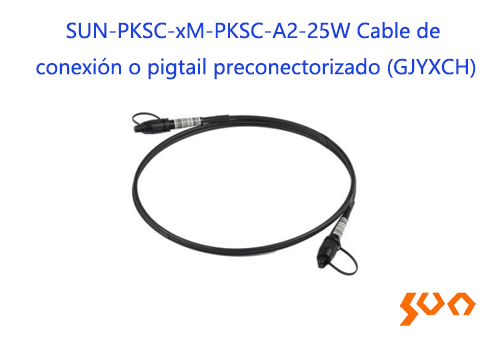

SUN-PKSC-xM-PKSC-A2-25W Cable de conexión o pigtail preconectorizado (GJYXCH)

Características

Buena resistencia a la compresión garantizada por el miembro de resistencia paralelo
Buena resistencia a la tracción garantizada por alambre de acero.
Vaina de baja emisión de humo y cero halógenos (LSZH)
Estructura simple, ligera y flexible

Parámetros		Especificación
		Antes del cable	Después del cable
Tipo de fibra		SM G657A2
del campo modal (μm)		8,6~9,2 ± 0,4 ( a 1310 nm )
Diámetro del campo modal (μm)		12 5 ± 0,7
Diámetro del recubrimiento (μm)		245 ± 10
Error de concentricidad del núcleo (μm)		≤0,5
Revestimiento No circularidad (%)		≤ 1.0
Longitud de onda de dispersión cero ( nm)		1300~1324
Longitud de onda de corte del cable (nm)		≤ 1260
Atenuación de fibra (dB/km)	a 1310 nm	≤0,3 5	≤0.4
	a 1550 nm	≤0.21	≤0.3
Pérdida por flexión macro (dB)	de 7,5 mm, 1 vuelta	≤0,5 a 1550 nm
	de 7,5 mm, 1 vuelta	≤1,0 a 1625 nm
	de 10 mm, 1 vuelta	≤0,1 a 1550 nm
	de 10 mm, 1 vuelta	≤0,2 a 1625 nm
	de 15 mm, 10 vueltas	≤0,03 a 1550 nm
	de 15 mm, 10 vueltas	≤0,1 a 1625 nm

Parámetros		Presupuesto
Recuento de fibra		1

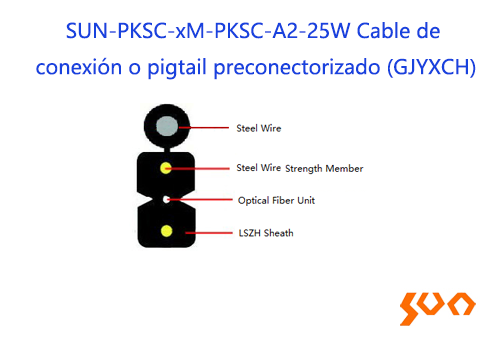

Cable mensajero autoportante	Material	Alambre de acero fosfatado
Cable mensajero autoportante	Diámetro (mm)	1.0
Miembro de fuerza	Material	Alambre de acero
	Número	2
	Diámetro (mm)	0.4
Chaqueta exterior	Material	LSZH
Chaqueta exterior	Color	Negro
Dimensiones del cable (mm) (An × Al)		(2,0 ± 0,1) x (3,0 ± 0,1 ) sin cable mensajero ( 2,0 ±0,1) x (5,0 ±0,1 ) con cable mensajero
Resistencia a la tracción (N)	Corto plazo	600
Resistencia a la tracción (N)	Largo plazo	300
Resistencia al aplastamiento (N/100 mm)	Corto plazo	2200
Resistencia al aplastamiento (N/100 mm)	Largo plazo	1000
mínimo ( m m)	Dinámica	60
mínimo ( m m)	Estático	30
Atenuación del cable (dB/KM)	A 1310 nm	≤ 0.4
Atenuación del cable (dB/KM)	A 1550 nm	≤ 0.3
Temperatura de funcionamiento ( °C )		- 20 ~ + 6 0
Temperatura de almacenamiento ( °C )		- 2 0 ~ + 6 0

Parámetros		Presupuesto

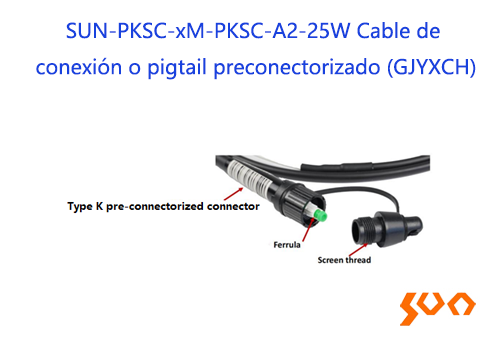

Tipo de conector	Lado A	conector preconectorizado tipo K (SC/UPC o SC/APC)
	Lado B	reconectado tipo K p (SC/UPC o SC/APC) o extremo abierto
Pérdida de inserción (dB)		≤ 0,3
Pérdida de retorno (dB)		≥ 50 (UPC); ≥60 (APC)
Longitud (m)		A petición
Tolerancia (m)		0~+0.1 , L ≤10, 0~+0,2 , 10 ~20 , 1 %×L , L ≥ 20 , L= longitud del cable de conexión
Rango de temperatura ( °C )		-20~+60

SUN-PKASC-50M-PKASC-A2-25W
Cable de conexión de fibra óptica
Cable de conexión preconectorizado , tipo K (SC/ A PC); longitud : 50 m (tolerancia: 0~0,5 m) ; GJYX C H (1 núcleo, G657A, 2 fibras , elemento de refuerzo de cable de acero , cable autoportante , revestimiento LSZH negro, 2×5 mm)

SUN-PKASC-50M-A2-25W
Pigtail de fibra óptica
Cable flexible preconectorizado, tipo K (SC/ A PC); longitud : 50 m (tolerancia: 0~0,5 m) ; GJYX C H (1 núcleo, G657A 2 fibras , elemento de refuerzo de cable de acero , cable autoportante , revestimiento LSZH negro, 2×5 mm)
