SUN-ADSS Cable de Fibra Óptica

Modelo: SUN-ADSS

ADSS, Double jacket, 2-144F

    Características

  • Puede ser instalado sin apagar la energía
  • Grandes longitudes de tendido
  • Buen desempeño de fuerza de tensión
  • Peso ligero y diámetro pequeño
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • El cable de fibra óptica SUN-ADSS de Sun Telecom tiene una construcción con fibras de 250um posicionadas en un tubo holgado hecho de plásticos de alto modulus rellenos con un componente de relleno resistente al agua. Un plástico de fibra reforzada (FRP), a veces cubierto con polietileno (PE) para cables con alto número de fibras, se ubica en el centro del núcleo como un miembro de fuerza no metálico; Tubos son enrollados alrededor del miembro de fuerza en un núcleo compacto y circular; El núcleo del cable es relleno con el componente de relleno el cual lo protege de ingreso de agua y cubierto con una capa interna de polietileno (PE); Luego de que la aramida sea longitudinalmente aplicada sobre la cubiera interna, el cable se completa con una cubierta exterior de polietileno (PE) o AT (anti-tracking).
  • Estándares
    El cable ADSS de fibra óptica SUN-ADSS de Sun Telecom cumple con el estándar IEEE1222 y IEC60794-1

    Características de la Fibra Óptica
    Parámeters Especificaciones
    Características Ópticas
    Tipo de Fibra G652.D
    Diámetro de Campo de Modo (um) 1310nm 9.1 ± 0.5
    1550nm 10.3 ± 0.7
    Coeficiente de Atenuación (dB/km) 1310nm ≤ 0.35
    1550nm ≤ 0.21
    No uniformidad de Atenuación (dB) ≤ 0.05
    Longitud de Onda de Dispersión Cero ( λ0) (nm) 1300 ～ 1324
    Pendiente de Dispersión Cero Máx (S0max) (ps/(nm2·km)) ≤ 0.093
    Coeficiente de Dispersión de Modo de Polarización (PMDQ) (ps/km1/2) ≤ 0.2
    Longitud de Onda de Corte (λcc) (nm) ≤ 1260
    Coeficiente de Dispersión (ps/ (nm·km)) 1288~1339nm ≤ 3.5
    1550nm ≤ 18
    Índice de Refracción del Grupo Efectivo (Neff) 1310nm 1.466
    1550nm 1.467
    Características Geométricas
    Diámetro de Armazón (um) 125.0 ± 1.0
    No Circularidad del Armazón (%) ≤ 1.0
    Diámetro del Cubrimiento (um) 245.0 ± 10.0
    Error de Concentricidad de Cubrimiento-Armazón (um) ≤ 12.0
    No circularidad del Cubrimiento (%) ≤ 6.0
    Error de Concentricidad Núcleo-armazón (um) ≤ 0.8
    Características Mecánicas
    Rizado (m) ≥ 4
    Prueba de Estrés (GPa) ≥ 0.69
    Fuerza de Pelado del Cubrimiento (N)   Valor Promedio 1.0 5.0
    Valor Pico 1.3 ~ 8.9
    Pérdida de Doblaje Macro (dB) Ф60mm, 100 Circulos, @ 1550nm ≤ 0.05
    Ф32mm, 1 Circulo, @ 1550nm ≤ 0.05


    Especificaciones del Cable
    Parámetros Especificaciones
    Número de Fibras 2 6 12 24 60 144
    Tubo Holgado Material PBT
    Fibras por Tubo 2 4 4 4 12 12
    Números 1 2 3 6 5 12
    Vara de Relleno Números 5 4 3 0 1 0
    Miembro de Fuerza Central Material FRP PE cubierto con FRP
    Material de Bloqueo de Agua Hilos de bloqueo al agua
    Miembro de Fuerza Adicional Hilos de aramida
    Chaqueta Interna Material Black PE (Polietileno)
    Grosor Nominal: 0.8 mm
    Chaqueta Externa Material Black PE (Polietileno) o AT
    Grosor Nominal: 1.7 mm
    Diámetro del Cable (mm) 11.4 11.4 11.4 11.4 12.3 17.8
    Peso del Cable (kg/km) 94 ~ 101 94 ~ 101 94 ~ 101 94 ~ 101 119 ~ 127 241 ~ 252
    Estrés de Tensión Probada (RTS) (KN) 5.25 5.25 5.25 5.25 7.25 14.5
    Tensión de Trabajo Máxima (40%RTS) (KN) 2.1 2.1 2.1 2.1 2.9 5.8
    Estrés Diario (15-25%RTS) (KN) 0.78 ~ 1.31 0.78 ~ 1.31 0.78 ~ 1.31 0.78 ~ 1.31 1.08 ~ 1.81 2.17 ~ 3.62
    Abarcamiento Máximo Permitido (m) 100
    Resistencia al Aplaste (N/100mm) Tiempo Corto  2200
    Condiciones Metereológicas Adecuadas Velocidad de viento máx: 25m/s
    Congelamiento máx: 0mm
    Radio de Doblaje (mm) Instalación 20D
    Operación 10D
    Attenuación (Después del Cable) (dB/km) Fibra SM @1310nm ≤ 0.36
    Fibra SM @1550nm ≤ 0.22
    Rango de Temperatura Operación (℃) -40 ~ +70
    Instalación (℃) -10 ~ +50
    Almacenamiento y Envío (℃) -40 ~ +60

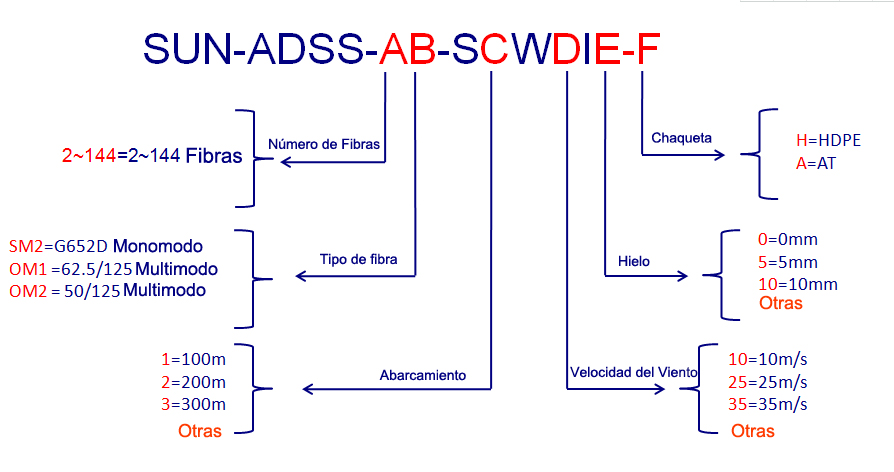

  • Ejemplo: SUN-ADSS-24SM2-S1W25I0-H
    Cable exterior ADSS; 24 fibras, G652D; Abarcamiento: 100m, velocidad viento máx: 25m/s, congelamiento máx: 0mm; chaqueta exterior HDPE
  • ● Línea de comunicación sobre sistemas de transmisión de alto voltaje
