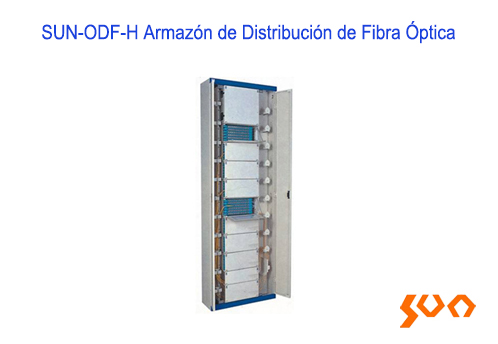

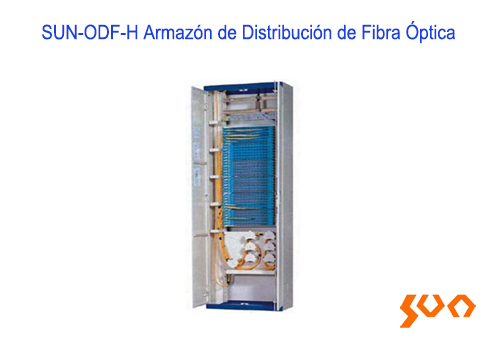

Max cores: 504/576/720, HD series can be used with ODF units
| Parámetros | Especificación | |
| Modelo | SOL-ODF-HA | SUN-ODF-HD |
| Número máximo de núcleos | 504/576/720 | 504/576/720 |
| Material del gabinete | Acero laminado en frío (1,2 mm de espesor) | |
| Tipo de adaptador | Cuadrado FC , SC , DLC (tipo SC) (ST, FC pequeño D se pueden personalizar ) | |
| Resistencia de aislamiento (MΩ) | 1000 a 500 V (CC) | |
| Tensión soportada (V(CC)/1 min) | ≥ 3000, sin averías, sin descargas disruptivas | |
| Dimensiones (mm) | 600 ( ancho ) × 2000 (alto) × 300 ( profundidad ) 600 ( ancho ) × 2200 ( alto ) × 300 ( profundidad ) 600 ( ancho ) × 2600 ( alto ) × 300 ( profundidad ) |
84 0 ( ancho ) × 2000 (alto) × 300 ( profundidad ) 84 0 ( ancho ) × 2 2 00 (alto) × 300 ( profundidad ) 84 0 ( ancho ) × 2 6 00 (alto) × 300 ( profundidad ) |
| Peso (kg) | 68/72/90 | 98.5 / 105/120 |
| Modelo | DOM - ODF - HA504 | DOM - ODF - HA576 | SUN- ODF - HA720 | SOL - ODF - HD504 | SOL - ODF - HD576 | SUN- ODF - HD720 | |||
| No. | Nombre | Unidad | Cantidad | ||||||
| 1 | Marco | colocar | 1 | 1 | 1 | 1 | 1 | 1 | |
| 2 | Tubo protector | pedazo | 1 (Longitud según nº de bandejas, 1m/bandeja) | ||||||
| 3 | Fundas protectoras | piezas | Según número de bandejas , 12 × número de bandejas | ||||||
| Máx. 504 | Máx. 576 | Máx. 720 | Máx. 504 | Máx. 576 | Máx.720 | ||||
| 4 | Corbatas | piezas | Según el número de bandejas , 4 × número de bandejas | ||||||
| Máx.168 | Máx.192 | Máx.240 | Máx.168 | Máx.192 | Máx.240 | ||||
| 5 | Abrazadera de manguera | piezas | 20 | 20 | 20 | 15 | 15 | 15 | |
| 6 | Juego de tornillos | colocar | 4 | 4 | 4 | 4 | 4 | 4 | |
| Modelo | Nombre | Descripción |
| SUN-ODF-H A 504 | Marco de distribución de fibra óptica | Máx. 504 núcleos; Altura 2 m; Bandejas de empalme integradas NO incluidas |
| SUN-ODF-H A 576 | Marco de distribución de fibra óptica | Máx. 576 núcleos; Altura 2,2 m; Bandejas de empalme integradas NO incluidas |
| SUN-ODF-H A720 | Marco de distribución de fibra óptica | Máx. 720 núcleos; Altura 2,6 m; Bandejas de empalme integradas NO incluidas |
| SUN-ODF-HD504 | Marco de distribución de fibra óptica | Máx. 5 núcleos 04 (aptos para un máximo de 7 unidades ODF SUN-ODF-HD-MU72 o 10 unidades ODF SUN-ODF-HD-MU48); Altura: 2 m; Unidades ODF NO incluidas |
| SUN-ODF-HD576 | Marco de distribución de fibra óptica | Máx. 576 núcleos (aptos para un máximo de 8 unidades ODF SUN-ODF-HD-MU72 o 10 unidades ODF SUN-ODF-HD-MU48); Altura: 2,2 m; Unidades ODF NO incluidas |
| SUN-ODF-HD 720 | Marco de distribución de fibra óptica | Máx. 720 núcleos (aptos para un máximo de 10 unidades SUN-ODF-HD-MU 72 ODF o 12 unidades SUN-ODF-HD-MU 48 ODF); Altura: 2,6 m ; Unidades ODF NO incluidas |

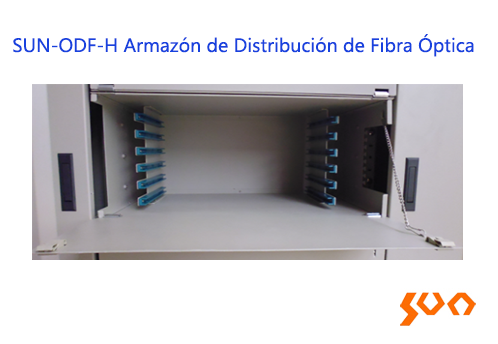

| SUN-ODF - HD - MU24 | Unidad ODF | 2U, 24 núcleos; panel SC / FC (cuadrado); incluye 2 bandejas integradas de empalme y distribución (12 núcleos/bandeja); apto para marcos de distribución de fibra óptica (ODF) de la serie SUN-ODF-HD; adaptadores NO incluidos |
| SUN-ODF- HD - MU48 | Unidad ODF | / FC (cuadrado) de 3U y 48 núcleos ; incluye 4 bandejas integradas de empalme y distribución (12 núcleos/bandeja); compatible con los marcos de distribución de fibra óptica (ODF) de la serie SUN-ODF-HD; adaptadores NO incluidos. |
| SUN-ODF- HD - MU72 | Unidad ODF | 4U, 72 núcleos; panel SC/FC (cuadrado); incluye 6 bandejas integradas de empalme y distribución (12 núcleos/bandeja); apto para marcos de distribución de fibra óptica (ODF) de la serie SUN-ODF-HD; adaptadores NO incluidos |
| SUN-ODF- HD - MU144-4U | Unidad ODF | 4U, 144 núcleos; panel SC / FC (cuadrado); incluye 6 bandejas integradas de distribución y empalme ( 24 núcleos/bandeja); Adecuado para marcos de distribución de fibra óptica (ODF) de la serie SUN-ODF-HD; Adaptadores NO incluidos |

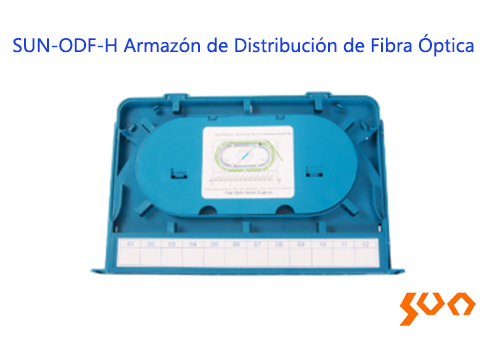

| SOL-ODF-HT | Bandeja de empalme integrada | 12 núcleos; Panel SC / FC (cuadrado); Adecuado para marcos de distribución de fibra óptica (ODF) de la serie SUN-ODF-HA o unidad ODF de la serie SUN-ODF-HD-MU; Adaptadores NO incluidos |
