SUN-OC-ABMC Micro Soplado Cable (GCYFY)

Modelo: SUN-OC-ABMC

Cable para exteriores GCYFY, microcable soplado por aire, tubo suelto trenzado, miembro de resistencia central de FRP, cubierta de PE

    Características

  • Buen rendimiento mecánico y de temperatura
  • Alta resistencia a la hidrólisis y tubo holgado de alta resistencia
  • Buena flexibilidad
  • Alta resistencia a la tracción garantizada por FRP
  • Tamaño pequeño y peso ligero, adecuado para soplar aire
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products

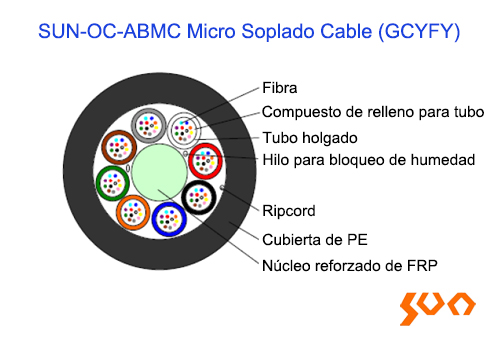

  • 　El micro soplado cable SUN-OC-ABMC (GCYFY) de Sun Telecom está metido en tubos holgados hechos de plástico de alto módulo y rellenos con compuesto de relleno de tubos. Los tubos (y los rellenos) están trenzados alrededor de un elemento de resistencia central no metálico y rodeados con material seco que bloquea la humedad para formar un núcleo de cable. Una cubierta exterior de PE extremadamente delgada se extruye fuera del núcleo.

  • Características de Fibra Óptica
    Las características ópticas, geométricas, mecánicas y ambientales de la fibra óptica UIT-T G.652.D deben ser ajustadas a la siguiente tabla:
    Characterísticas Valores Especificados Unidades
    Características ópticas
    Diámetro del campo de modo 1310nm 9.1±0.5 µm
    1550nm 10.3 ± 0.7 mm
    No uniformidad de atenuación ≤0.05 dB
    Longitud de onda de dispersión cero 1300 ～1324 nm
    Pendiente máxima de dispersión cero(S0max) ≤0.093 ps/(nm2·km)
    Coeficiente de dispersión del modo de polarización(PMDQ) ≤0.2 ps/√km
    Longitud de onda de corte(λcc) ≤1260 nm
    Coeficiente de dispersión 1288～1339nm ≤3.5 ps/(nm·km)
    1550nm ≤18 ps/(nm·km)
    Índice de refracción grupal efectivo (Neff) at 1310nm 1.466 －
    at 1550nm 1.467 －
    Características Geométricas
    Diámetro del revestimiento 125.0±1.0 µm
    No circularidad del revestimiento ≤1.0 %
    Diámetro de recubrimiento 245.0±10.0 µm
    Error de concentricidad recubrimiento-revestimiento ≤12.0 µm
    Recubrimiento de no circularidad ≤6.0 %
    Error de concentricidad del revestimiento del núcleo ≤0.8 µm
    Características Mecánicas
    Curvatura ≥4 m
    Límite de Elasticidad ≥0.69 GPa
    Fuerza de la tira de revestimiento Valor promedio 1.0-5.0 N
    Valor máximo 1.3-8.9 N
    Pérdida por flexión macro Ф60mm, 100 círculos,  1550nm ≤0.05 dB
    Ф32mm, 1 círculo,1550nm ≤0.05 dB




    Especificaciones de cable

    Artículos Descripciones
    Cantidad de fibra 2~72 96 144 192 216 288
    Tubo Holgado Material PBT (Polybutylene Terephthalate)
    Núcleo reforzado central Material FRP
    Compuesto de relleno de tubos holgados Gelatina
    Material de bloqueo de humedad(núcleo del cable) Hilo de bloqueo de humedad
    Cubierta Externa Material HDPE Negro (Polythene)
    Espesor (mm) Normal: 0.5, Mínimo: 0.4
    Diámetro normal de Cable(±0.2mm) 5.3 6.2 7.9 7.9 7.9 9.4
    Aprox. Peso de Cable  (kg/km) 25 35 57 55 55 78
    Resistencia máxima a la tracción (N) 500 1000
    Aplastamiento (N/100mm) Poco Tiempo 450
    Rango de temperatura aplicable(℃) Operación -40 ~ +70
    Instalación -10 ~ +60
    Almacenamiento y envío -20 ~ +60
    Radio de curvatura Instalación 20D
    Operación 10D
    Atenuación (dB/km) 1310nm ≤0.36
    1550nm ≤0.22

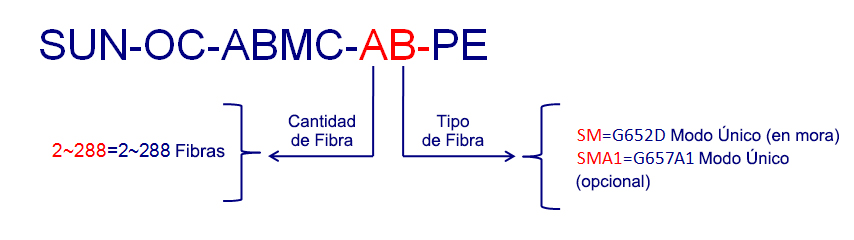

  • Información de Pedido


    Ejemplo: SUN-OC-ABMC-96SM-PE
    Micro soplado cable, tubo holgado trenzado, núcleo de resistencia central de FRP y cubierta de PE simple; 96 fibras, G652D

  • ● Red principal
    ● Red de área metropolitana
    ● Red de acceso
