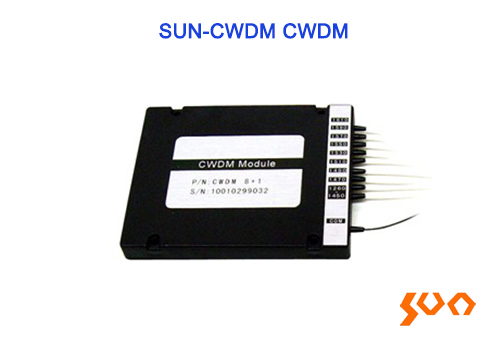

SUN-CWDM CWDM

Modelo: SUN-CWDM

1-16channel; 1260-1620nm; ABS box, LGX box or 1U (2U) Rack mount

    Características

  • Baja pérdida de inserción
  • Bajo PDL
  • Alto aislamiento de canal

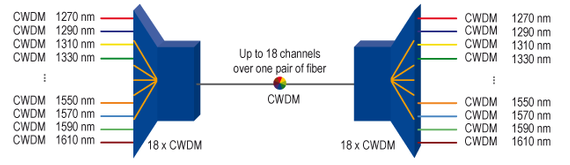

  • Hasta 18 ondas para CWDM sobre un par de fibra
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • 　El multiplexor divisor de longitud de ondas  SUN-CWDM de Sun Telecom utiliza la tecnología multiplexora de longitud de las ondas, la cual puede proveer la flexibilidad para incrementar la capacidad de la infraestructura de fibras existentes habilitando múltiples canales/longitud de ondas sobre el mismo cableado de fibra. Con las características de baja pérdida de inserción, alto aislamiento de canal y una baja sensibilidad de temperatura, el CWDM de Sun Telecom es extensamente usado en una red óptica pasiva así bien como en un Sistema WDM.
  • Especificaciones
    Parámetros Especificaciones
    Canales de Longitud de Onda (nm) 1270 ~ 1610 o 1271~1611
    Espacios de Canales (nm) 20
    Banda de Paso (nm) ±6.5
    No. de Canales 2 4 8 16 18
    Pérdida de Inserción (dB) ≤0.8 ≤1.0 ≤1.5 ≤0.3
    PDL (dB) ≤0.1 ≤0.2 ≤0.2 ≤0.2
    Directividad (dB) ≥50 ≥55 ≥55 ≥55
    Pérdida de Retorno (dB) ≥45 ≥50 ≥50 ≥50
    Modo de Polarización Dispersión (ps) ≤0.1 ≤0.1 ≤0.1 ≤0.2
    Aislamiento de Canal (dB) Adyacente >30 >30
    No Adyacente >40 >45
    Manejo de Potencia Máxima (mW) 300 500
    Temperatura Operativa (°C) -10~+70
    Temperatura de Almacenamiento (°C) -40~+85
    Dimensiones (mm) 5.5 (D) x 38 (L) 44 (L) x 28 (W) x 6 (H) o
    53.8 (L) x 28 (W) x 8 (H)    		 50 (L) x 50 (W) x 6 (H)
    Note: Todas las especificaciones anteriores excluyendo la pérdida del conector y la pérdida del adaptador.


  • Información de Pedido

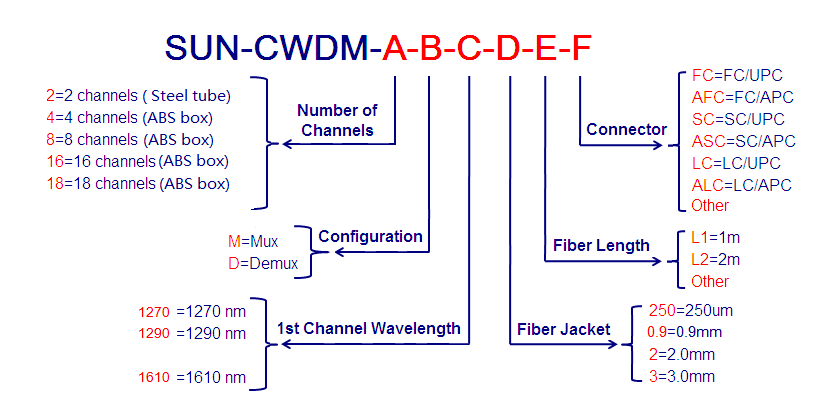

    SUN-CWDM-A-B-C-D-E-F
    A B C D E F
    Número de Canales Configuración 1st Canal de Longitud de Onda Chaqueta de Fibra Longitud de Fibra Conector
    1=1 canal
    2=2 canal
    4=4 canal
    8=8 canal
    16=16 canales
    18=18 canales    		 M=Mux
    D=Demux
         		 27=1270nm
    29=1290 nm
    ….
    61=1610nm    		 250=250um
    900=900um
    2=2.0mm
    3=3.0mm
         		 1=1m
    2=2m
    Otro    		 FC=FC/UPC
    AFC=FC/APC
    SC=SC/UPC
    ASC=SC/APC
    LC=LC/UPC
    ALC=LC/APC
    Otro

    Por Ejemplo: SUN-CWDM-4-M-27-900-L1-SC
    CWDM; 4 canales, 1270/1290/1310/1330nm; chaqueta de fibra 900um, longitud de fibra: 1m; conectores SC/UPC; ABS tamaño de caja: 44 (L) x 28 (W) x 6 (H)
  • ● Red óptica pasiva
    ● Sistema de transmisión WDM
