SUN-OC-ASU Cable Aéreo Autoportante Trenzado para Exteriores

Modelo: SUN-OC-ASU

ASU, luz de arco de 80/100/120 m, 2~24 F

    Características

  • Buen rendimiento mecánico y térmico
  • Tubo holgado de alta resistencia a la hidrólisis y gran solidez
  • Buena flexibilidad
  • Autoportante para instalaciones aéreas de corto alcance
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products

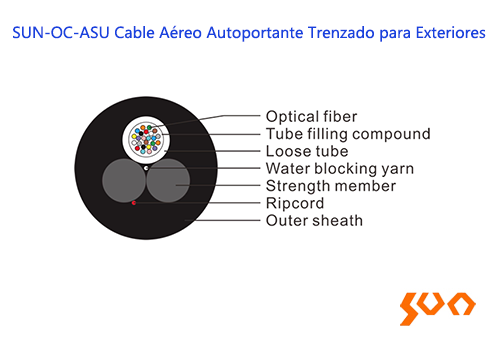

  • 　La estructura del cable ASU de Sun Telecom consiste en fibras de 250 µm colocadas en un tubo holgado fabricado con plástico de alto módulo y relleno de un compuesto impermeable. El núcleo del cable se forma trenzando uno de estos tubos holgados junto con dos elementos de refuerzo no metálicos (FRP) para crear un núcleo compacto y circular. Una vez que el núcleo del cable se ha rellenado con hilo impermeable, el cable se completa con una cubierta de polietileno (PE).
  • Normas
    El cable de tubo holgado trenzado SUN-OC-ASU de Sun Telecom cumple con la norma IEC 60794-1

    Características de la fibra óptica (ITU-T G652D)
    Parámetros
    Especificaciones
    Antes del cable
    Después de Cable
    Tipo de fibra
    SM G652D fibra
    Diámetro del campo modal (µm)
    8.6~9.2±0.4 (@1310nm)
    Diámetro del revestimiento (µm)
    125±0.7
    Diámetro del recubrimiento (µm)
    245±10
    Error de concentricidad del núcleo (µm)
    ≤0.6
    Desviación de la circularidad del revestimiento (%)
    ≤1.0
    Longitud de onda de dispersión cero (nm)
    1300~1324
    Pendiente de dispersión cero
    ≤0.092 ps/(nm2·km)
    Coeficiente de dispersión en modo de polarización (fibra individual máxima)
    ≤0.2
    Longitud de onda de corte del cable (nm)
    ≤1260
    Atenuación de la fibra (dB/km)
    @ 1310nm
    ≤0.35
    ≤0.36
    @ 1550nm
    ≤0.21
    ≤0.22
    Pérdida por macrocurvatura (dB)
    Radio de 30 mm, 100 vueltas
    ≤0.05 @1550nm

    Características de la fibra óptica (UIT-T G.657A1)
    Parámetros
    Especificaciones
    Antes del cable
    Después de Cable
    Tipo de fibra
    SM G657A1
    Diámetro del campo modal (µm)
    8.6~9.2±0.4 (@1310nm)
    Diámetro del revestimiento (µm)
    125±0.7
    Diámetro del recubrimiento (µm)
    245±10
    Error de concentricidad del núcleo (µm)
    ≤0.5
    Desviación de la circularidad del revestimiento (%)
    ≤1.0
    Longitud de onda de dispersión cero (nm)
    1300~1324
    Pendiente de dispersión cero
    ≤0.092 ps/(nm2·km)
    Coeficiente de dispersión en modo de polarización (fibra individual máxima)
    ≤0.2
    Longitud de onda de corte del cable (nm)
    ≤1260
    Atenuación de la fibra (dB/km)
    @ 1310nm
    ≤0.35
    ≤0.36
    @ 1550nm
    ≤0.21
    ≤0.22
    Pérdida por macrocurvatura (dB)
    Radio de 10 mm, 1 vuelta
    ≤0.75 @1550nm
    Radio de 10 mm, 1 vuelta
    ≤1.5 @1625nm
    Radio de 15 mm, 10 vueltas
    ≤0.25 @1550nm
    10 vueltas con un radio de 15 mm,
    ≤1.0 @1625nm

    Características de la fibra óptica (OM1)
    Parámetros
    Especificaciones
    Antes del cable
    Después de Cable
    Tipo de fibra
    OM1 fibra
    Diámetro del núcleo (µm)
    62.5±2.5
    Diámetro del revestimiento (µm)
    125±1.0
    Diámetro del recubrimiento (µm)
    245±10
    Error de concentricidad entre el núcleo y el revestimiento (µm)
    ≤1.5
    Desviación de la circularidad del revestimiento (%)
    ≤1.0
    Error de concentricidad del revestimiento (µm)
    ≤12
    Apertura numérica
    0.275±0.015NA
    Atenuación de la fibra (dB/km)
    @ 850nm
    ≤2.7
    ≤3.0
    @ 1300nm
    ≤0.6
    ≤1.0
    Ancho de banda (MHz•km)
    @ 850nm
    ≥ 200
    @ 1300nm
    ≥ 500

    Características de la fibra óptica (OM2)
    Parámetros
    Especificaciones
    Antes del cable
    Después de Cable
    Tipo de fibra
    OM2 fibra
    Diámetro del núcleo (µm)
    50±2.5
    Diámetro del revestimiento (µm)
    125±1.0
    Diámetro del recubrimiento (µm)
    245±10
    Error de concentricidad del núcleo (µm)
    ≤2
    Desviación de la circularidad del revestimiento (%)
    ≤1.0
    Apertura numérica (NA)
    0.200±0.015
    Atenuación de la fibra (dB/km)
    @ 850nm
    ≤2.5
    ≤3.0
    @ 1300nm
    ≤0.8
    ≤1.0
    Ancho de banda modal sobrecargado (MHz.km)
    @850nm
    ≥500
    @1300nm
    ≥500

    Características de la fibra óptica (OM3-300)
    Parámetros
    Especificaciones
    Antes del cable
    Después de Cable
    Tipo de fibra
    OM3-300 fibra
    Diámetro del núcleo (µm)
    50±2.5
    Diámetro del revestimiento (µm)
    125±1.0
    Diámetro del recubrimiento (µm)
    245±10
    Error de concentricidad del núcleo (µm)
    ≤2
    Desviación de la circularidad del revestimiento (%)
    ≤1.0
    Apertura numérica (NA)
    0.200±0.015
    Atenuación de la fibra (dB/km)
    @ 850nm
    ≤2.5
    ≤3.0
    @ 1300nm
    ≤0.8
    ≤1.0
    Ancho de banda modal sobrecargado (MHz.km)
    @850nm
    ≥1500
    @1300nm
    ≥500
    Ancho de banda modal efectivo (MHz·km) @850 nm
    ≥2000
    Distancia del enlace Ethernet de 10 Gbps SX (850 nm) (m)
    ≤300
    Pérdida por macrocurvatura (dB)
    100 vueltas con un radio de 37,5 mm
    ≤0.5 @850nm
    ≤0.5 @1300nm

    Características de la fibra óptica (OM4)
    Parameters
    Specification
    Before Cable
    After Cable
    Tipo de fibra
    OM4 fiber
    Diámetro del núcleo (µm)
    50±2.5
    Diámetro del revestimiento (µm)
    125±1.0
    Diámetro del recubrimiento (µm)
    245±10
    Error de concentricidad del núcleo (µm)
    ≤10
    Desviación de la circularidad del revestimiento (%)
    ≤1.0
    Apertura numérica (NA)
    0.200±0.015
    Ancho de banda modal efectivo (MHz·km) a 850 nm
    @ 850nm
    ≤2.5
    ≤3.0
    @ 1300nm
    ≤0.8
    ≤1.0
    Distancia del enlace Ethernet de 10 Gbps SX (850 nm) (m)
    @850nm
    ≥1500
    @1300nm
    ≥500

    Especificaciones del cable
    Parámetros
    Especificaciones
    Vano máximo (m)
    80
    100
    120
    Número de fibras
    2~12
    14~24
    2~12
    14~24
    2~12
    14~24
    Tubo holgado
    Material
    PBT
    Color
    Natural
    Diámetro (mm) (±0,1)
    2.0
    2.5
    2.1
    2.5
    2.2
    2.5
    Espesor (mm) (±0,05)
    0.35
    Compuesto de relleno
    Gel para fibras
    Número
    1
    Strength Member
    Material
    FRP
    Diámetro (mm) (±0,1)
    1.8
    2.1
    2.2
    Número (unidades)
    2
    Material impermeabilizante
    Hilo impermeable
    Número de cordones de apertura (unidades)
    1
    Cubierta exterior
    Material
    HDPE
    Color
    Negro
    Diámetro aproximado del cable (mm) (±5 %)
    6.8
    7.3
    7.1
    7.4
    7.1
    7.4
    Peso aproximado del cable (kg/km) (±10 %)
    45
    50
    50
    54
    51
    54
    Resistencia a la tracción (N)
    A corto plazo
    1500
    2000
    2200
    Resistencia a la compresión (N/100 mm)
    A corto plazo
    1000
    Condiciones meteorológicas
    Viento y hielo
    NESC Ligero
    Radio de curvatura (mm)
    Dinámico
    20D
    Estático
    15D
    Atenuación (tras el cable) (dB/km)
    @1310nm
    ≤ 0.36
    @1550nm
    ≤ 0.22
    Temperatura (°C)
    En funcionamiento
    -30 ~ +70
    En almacenamiento
    -10 ~ +50
    Instalación
    -30 ~ +70

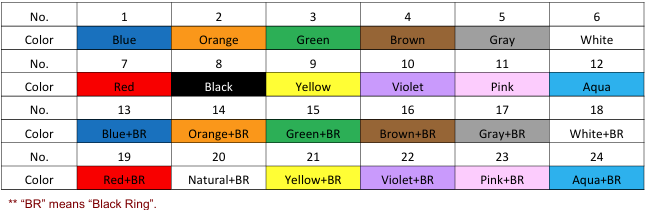

    Código de color de la fibra
    Cada fibra debe cumplir con la norma TIA/EIA-598-B y el código de colores que se indica a continuación.


    Rendimiento mecánico y medioambiental

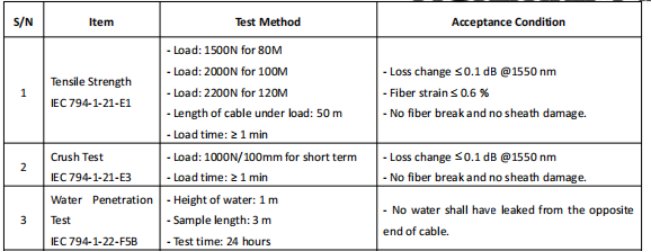

    Fibra monomodo

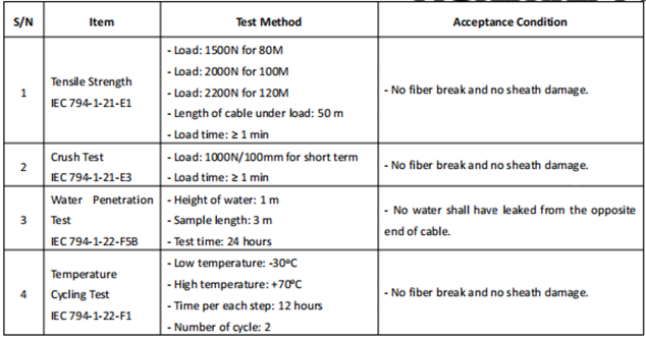

    Fibra multimodo

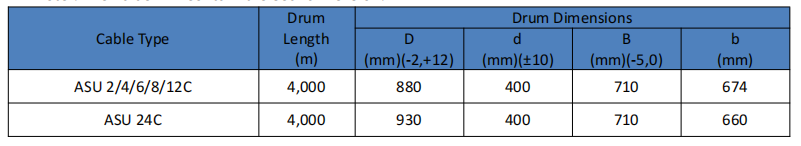

    Paquete

  • Información para pedidos (a modo de ejemplo)
    SUN-OC-ASU-S1.2-12SM-I
    Cable de fibra óptica
    Cable aéreo autoportante trenzado para exteriores ASU; dos elementos de refuerzo de PRFV; una sola cubierta de HDPE negro; luz máxima de 120 m; 12 fibras, G652D; 1 cordón de extracción; tabla de especificaciones ASU002

    SUN-OC-ASU-S0.8-12SMA1-I
    Cable de fibra óptica
    Cable aéreo autoportante trenzado para exteriores ASU; dos elementos de refuerzo de PRFV; una sola cubierta de HDPE negro; luz máxima de 80 m; 12 fibras, G657A1; 1 cordón de extracción; tabla de especificaciones ASU002

    SUN-OC-ASU-S0.8-6OM3-300-I
    Cable de fibra óptica
    Cable aéreo autoportante trenzado para exteriores ASU; dos elementos de refuerzo de FRP; una sola cubierta de HDPE negro; luz máxima de 80 m; 6 fibras, OM3-300; 1 cordón de extracción; tabla de especificaciones ASU002
  • ● Red troncal (core network)
    ● Red de área metropolitana
    ● Red de acceso

Pertinente
