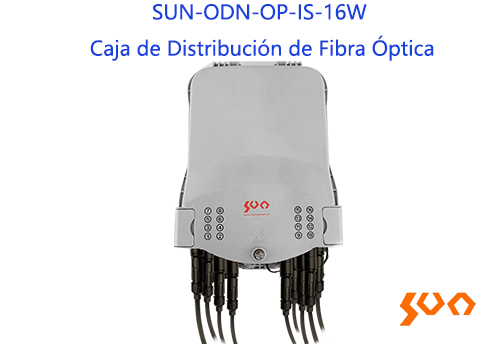

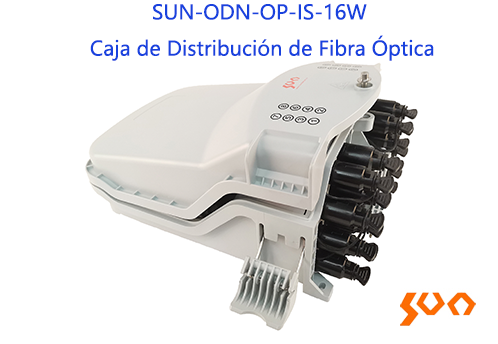

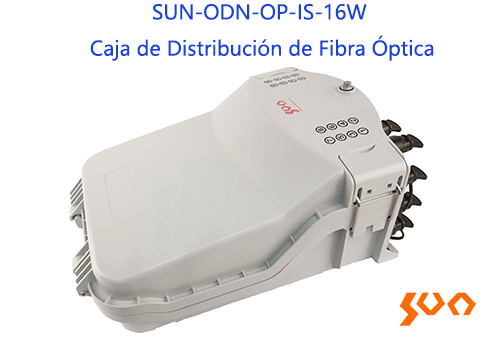

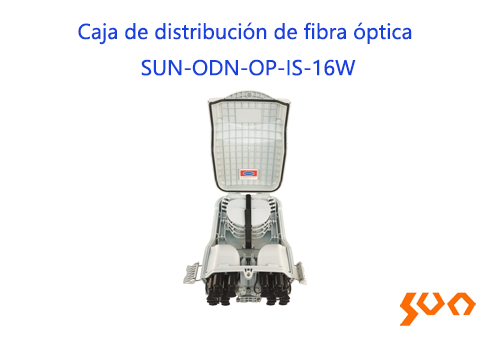

Caja de distribución de fibra óptica SUN-ODN-OP-IS-16W

Modelo: SUN-ODN-OP-IS-16W

Interior o exterior, divisores PLC máximo 1*1:16 o 2*1:8 (tipo sin bloque), máximo adaptador, adaptador impermeable para exteriores

    Características

  • Tamaño compacto, peso ligero.
  • A prueba de humedad, a prueba de polvo, a prueba de agua (IP65), etc.
  • Compatible con divisores PLC de tipo sin bloque 1 : 8 o 1:16
  • Montaje en pared, poste o aéreo para exteriores
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • La caja de distribución de fibra óptica SUN-ODN-OP-IS-16W de Sun Telecom se utiliza ampliamente como punto de terminación para la conexión de cables de alimentación y de derivación en sistemas de redes de comunicación FTTx. El empalme, la distribución, la división y la terminación de la fibra óptica se realizan dentro de la caja. Proporciona una protección y gestión sólidas para las redes FTTx.

  • Parámetros Especificación
    Material Caja PC+ABS
    Piezas metálicas internas Acero inoxidable 304
    Piezas Metálicas (Externas, accesorio de instalación)

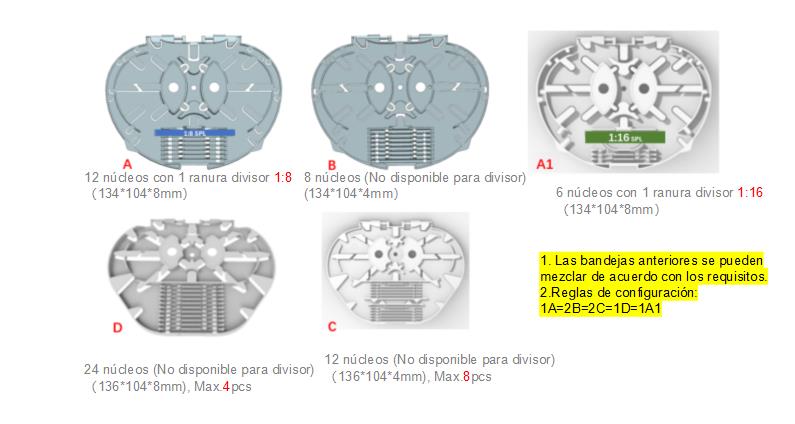

    Tipo de bandeja de empalme 1 1 2 núcleos/bandeja con 1 ranura para divisor 1:4/1:8;
    6 núcleos/bandeja con 1 ranura para divisor 1:16;
    8 núcleos/bandeja sin ranura para divisor;
    12 núcleos/bandeja sin ranura para divisor;
    24 núcleos/bandeja sin ranura para divisor;
    Otros​
    Número máximo de bandejas de empalme (uds.) 4~8
    máxima de empalme (núcleos) Depende del tipo diferente de bandeja de empalme
    Divisor (splitter) Tipo adecuado de 1:4, 1:8 o 1:16
    (Diferentes tipos de bandejas de empalme para elegir)
    Dimensiones (mm) 60x7x4 (1:4, 1:8);
    60x12x 4 (1:16)
    Cantidad máxima de divisor/bandeja (ud.) 1
    Puerto de entrada mid-span Cantidad (ud.) 1
    Diámetro del cable (mm) 8~16
    Puertos de salida tipo ramal 3 Cantidad (uds.) 2
    Diámetro de cable adecuado (mm) 8~16
    Adaptador impermeable Tipo de adaptador compatible2 Adaptador impermeable para exteriores
    Cantidad (uds.) 16
    Tasa de IP IP65
    Color Gris
    Método de instalación Montaje en pared, poste o aéreo.
    Rango de temperatura (°C) -20 ~ +60
    Humedad relativa (%) (+30°C) ≤85
    Presión atmosférica (Kpa) 70~106
    Dimensiones (mm) 319,3 (largo) x 214 (ancho) x 133 (alto)
    Nota: 1. Diferentes tipos de bandejas de empalme.

    2. Adaptador impermeable para exteriores serie tipo B (XL)




    3. Puertos de entrada y salida de un adaptador

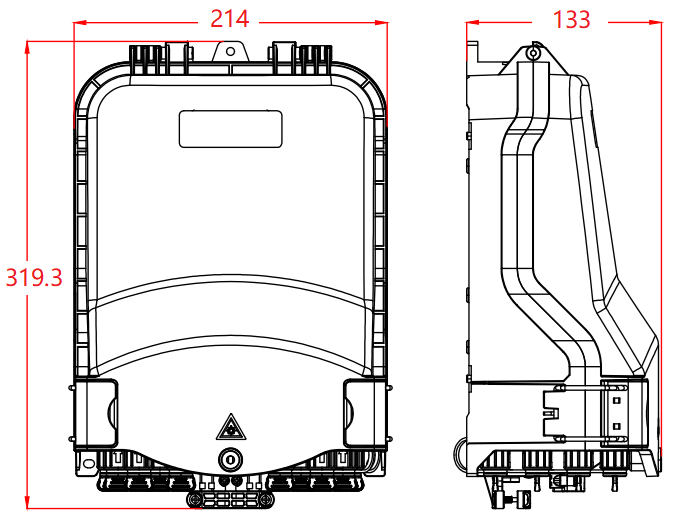

    Dimensiones (mm)

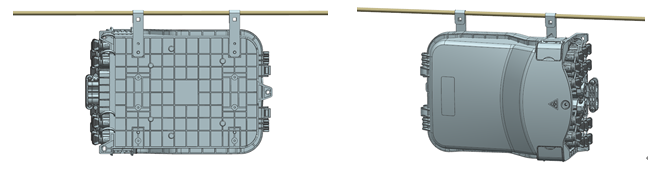

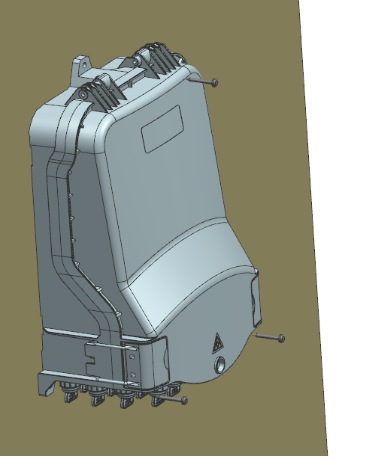

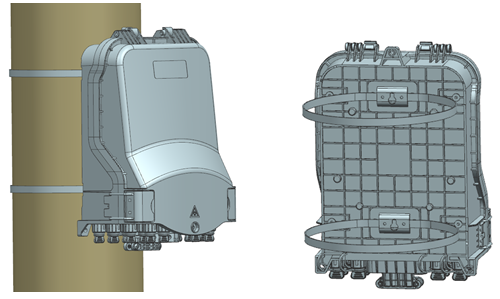

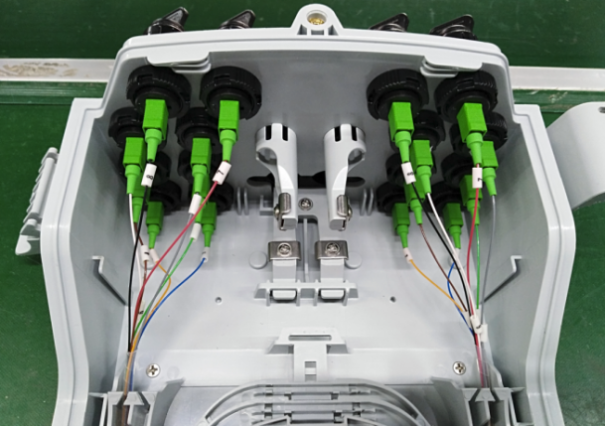

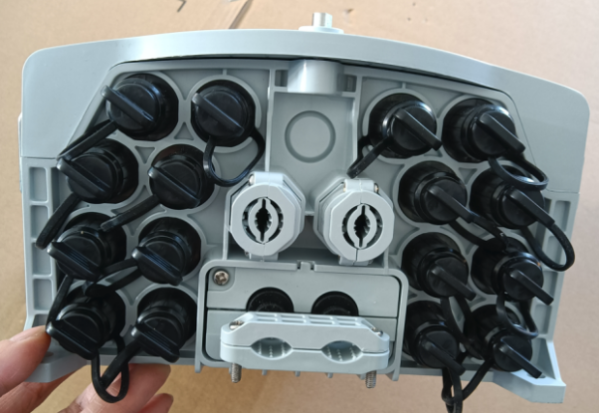

    Instalación para referencia
    IMG_256

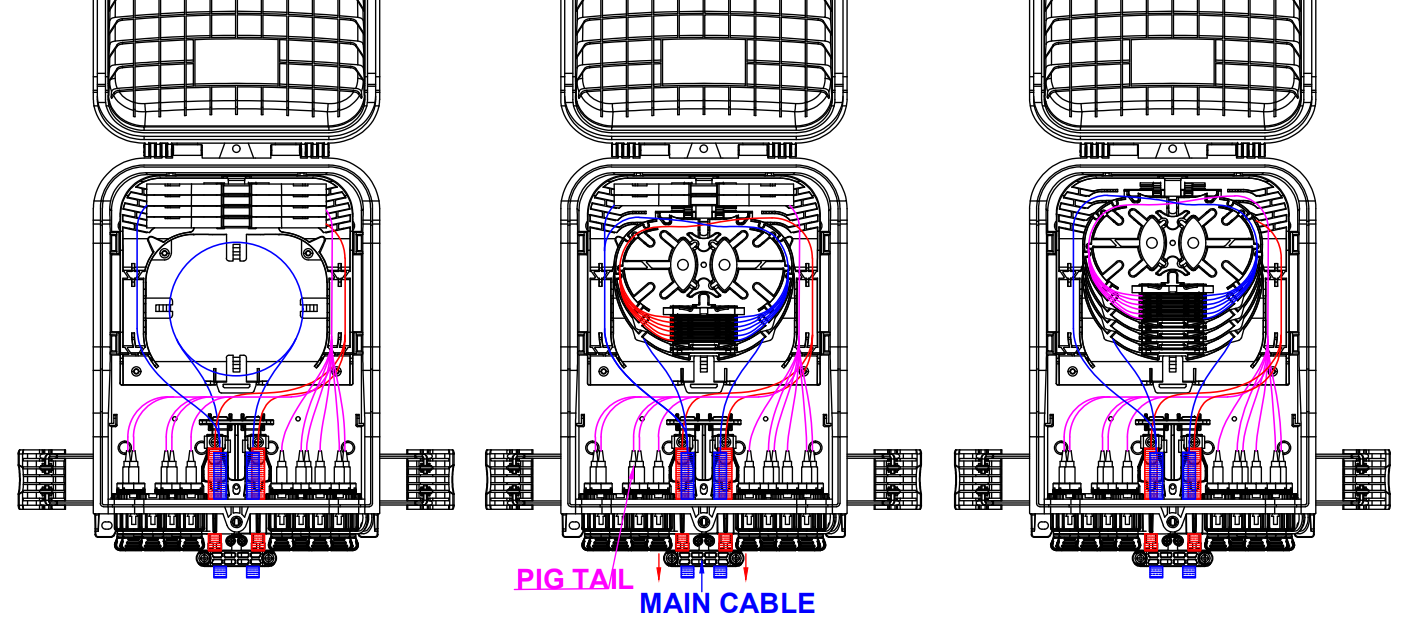

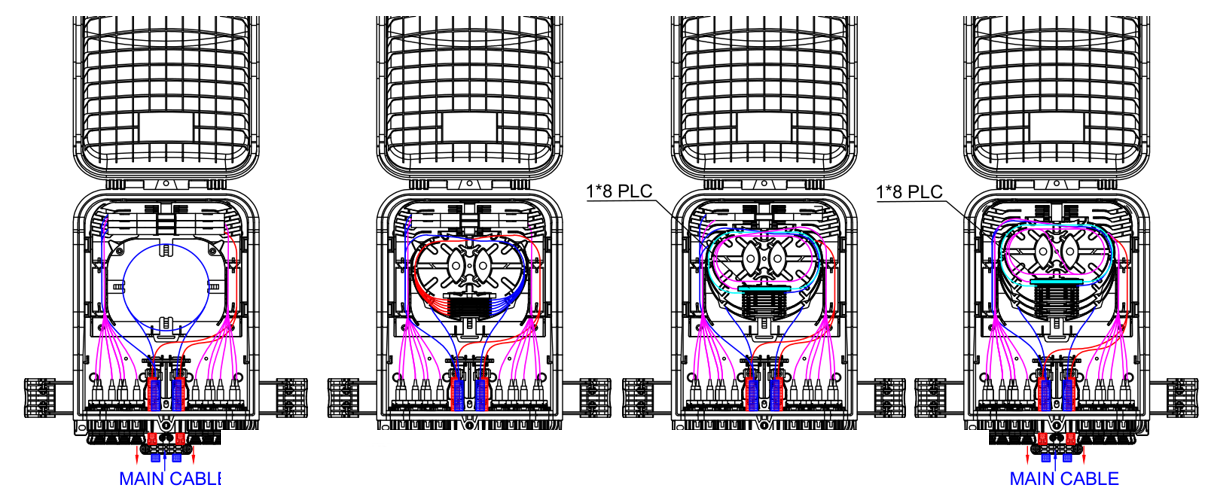

    Ruta del cable
    IMG_256

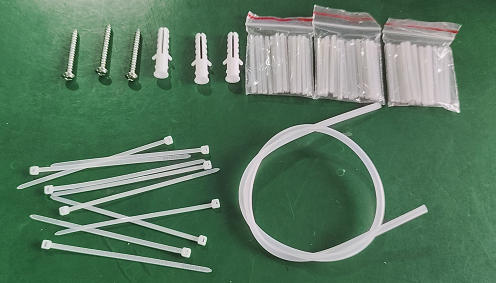

    Accesorio estándar
    No. Nombre Unidad Cantidad
    1 Caja de distribución de fibra óptica Unidad 1
    2 Mangas protectoras de fibra Piezas Según los núcleos de fibra
    3 Bridas para cables Piezas 10
    4 Tubo de protección de fibra Pieza 1
    5 Accesorio de montaje en pared juego​ 1


    Accesorio opcional
    No. Nombre Unidad Cantidad Foto

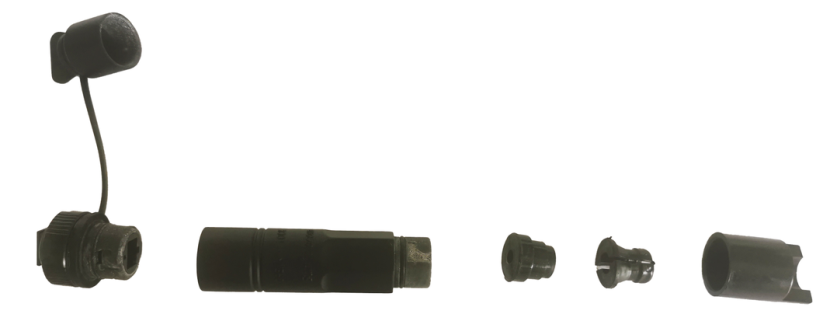

    1 Adaptador para exteriores serie tipo B (XL) Piezas​ 16
    2 Funda impermeable serie tipo B (XL) (2 x 3 mm) Piezas 16
    3 Funda impermeable serie tipo B (XL) ( 5,0 mm) Piezas 16
    4 Accesorio de montaje en poste Juego​ 1
    5 Accesorio de montaje aéreo Juego 1 -

  • Modelo Nombre Descripción
    SUN-ODN-OP-IS-16W-2SPL18-48 GP - 2TD Caja de distribución de fibra óptica Gris; 4 bandejas incluidas: 2 bandejas para divisor 1:8 (bandeja A) y 2 bandejas de 24 núcleos/bandeja (bandeja D) para empalme, empalme máximo de 48 núcleos; 16 piezas de puertos adaptadores impermeables para exteriores (divisor y adaptadores impermeables no incluidos); Material de la caja: PC + ABS; Piezas metálicas externas y accesorio de montaje: SUS304; Dimensiones (mm): 319,3 (L) x 214 (An) x 133 (Al); Accesorios de montaje en poste
    SUN-ODN-OP-IS-16W - SPL116 -72 GP -3TD Caja de distribución de fibra óptica Gris; 4 bandejas incluidas: 1 bandeja para divisor 1:16 (bandeja A1) y 3 bandejas de 24 núcleos/bandeja (bandeja D) para empalme, empalme máximo de 72 núcleos; 16 piezas de puertos adaptadores impermeables para exteriores (divisor y adaptadores impermeables no incluidos); Material de la caja: PC + ABS; Piezas metálicas externas y accesorio de montaje: SUS304; Dimensiones (mm): 319,3 (L) x 214 (An) x 133 (Al); Accesorios de montaje en poste
    SUN-ODN-OP-IS-16W-SPL116-48GPW-2TD-XL23 Caja de distribución de fibra óptica Gris; 3 bandejas incluidas: 1 bandeja para divisor 1:16 (bandeja A1) y 2 bandejas de 24 núcleos/bandeja (bandeja D) para empalme, máx. empalme de 48 núcleos; 1 divisor tipo sin bloque 1*16 (SC/APC, G657A1), 16 piezas de adaptador impermeable para exteriores tipo B y 16 juegos de funda impermeable tipo B (apta para cable de caída de 2*3 mm) incluidos; Material de la caja: PC+ABS; Piezas metálicas externas y accesorio de montaje: SUS304; Dimensiones (mm): 319,3 (largo) x 214 (ancho) x 133 (alto); Accesorios de montaje en poste y pared
    SUN-ODN-OP-IS-16W-SPL116-48GPW-2TD-XL 5 Caja de distribución de fibra óptica Gris; 3 bandejas incluidas: 1 bandeja para divisor 1:16 (bandeja A1) y 2 bandejas de 24 núcleos/bandeja (bandeja D) para empalme, máx. empalme de 48 núcleos; 1 divisor tipo sin bloque 1*16 (SC/APC, G657A1), 16 piezas de adaptador impermeable para exteriores tipo B y 16 juegos de funda impermeable tipo B (adecuada para cable de caída de 5,0 mm) incluidos; Material de la caja: PC+ABS; Piezas metálicas externas y accesorio de montaje: SUS304; Dimensiones (mm): 319,3 (L) x 214 (An) x 133 (Al); Accesorios de montaje en poste y pared

  • Aplicaciones
    ●Redes de acceso FTTH
    ●Redes de telecomunicaciones
    ●Redes CATV
    ●Redes de área local
