Posición: La página inicial > Products > Gestión del Cable > Caja de Distribución

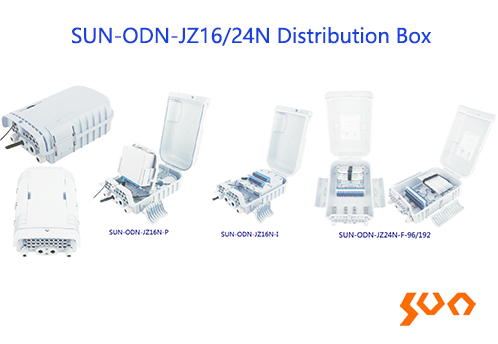

SUN-ODN-JZ16/24N Distribution Box

Modelo: SUN-ODN-JZ16/24N

Outdoor, 1*1:16 splitters（blockless or insert type）, Max adaptors: 16/24, SC, DLC adaptor

    Características

  • Grado de protección IP65
  • A prueba de humedad, de agua y anti-envejecimiento.
  • Montaje en pared o poste para interiores o exteriores
  • Panel para adaptadores SC
  • Compatible con conectores rápidos
  • Adecuado para divisor PLC de tipo inserto o tipo sin bloque
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • Las cajas de distribución de fibra óptica de la serie SUN-ODN-JZ16/24N de Sun Telecom se utilizan ampliamente como punto de terminación para la conexión del cable de alimentación con el cable de acometida en el sistema de red de comunicación FTTx. El empalme, la división y la distribución de la fibra óptica se realizan en estas cajas. Esta serie de cajas proporciona una protección y gestión sólidas para las redes FTTx.
  • Especificaciones
    Parámetros Especificación
    Modelo SUN-ODN-JZ16N-I SUN-ODN-JZ24N-F-96 SUN-ODN-JZ24N-F- 192
    Número máximo de adaptadores 16 24
    N.° de bandejas de empalme 1 4 8
    Núcleo máximo de la bandeja de empalme 16 12/24 (dos fundas por ranura)
    Número máximo de divisores Máximo 1 pieza 1:16 o 2 piezas 1:8 divisor de tipo insertable Divisor tipo sin bloque 1:16, máximo 1 pieza
    Tipo de adaptador SC, DLC (tipo SC)
    Material de la caja PC+ABS
    Número de puertos de entrada y salida 3 entradas, 16 salidas 3 entradas, 24 salidas
    Tipo divisor Tipo insertables Tipo sin bloque
    Prensaestopas Tamaño PG13.5
    Cantidad 2
    A mitad de tramo Soportado
    Diámetro máximo del cable del puerto intermedio (mm) 13.5
    Tipo de cable adecuado para puertos de salida (mm) Cable drop de 2 x 3 mm ( cable redondo de 4,5 mm opcional)
    Temperatura ambiental (°C) -25 ~ +55
    Color Gris, (el color negro es opcional pero con MOQ)
    Método de montaje Montaje en pared o en poste
    Dimensiones (mm) 287 (largo) x 172 (ancho) x 102 (alto) 353 (largo) x 212 (ancho) x 106 (alto)

    Paquete estándar
    No. Producto Unidad Cantidad
    1 Caja de distribución de fibra óptica unidad 1
    2 Corbatas piezas Según bandeja de fibra
    3 Llave pieza 1
    4 Fundas protectoras piezas 16/24
    5 Tubo protector (0,3 metros) pieza 1
    6 Accesorio de montaje en pared unidad 1
    7 Tornillo para adaptador pieza 48 (Solo para JZ24N-F)

    Accesorios opcionales
    No. Producto Unidad Cantidad
    1 Accesorio de montaje en poste unidad 1

    Dibujo de estructura (mm)

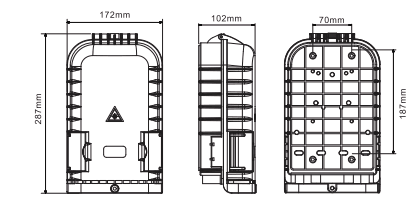

    SUN-ODN-JZ16N-P/I

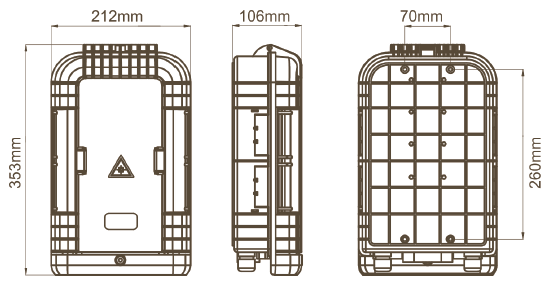

    SUN-ODN-JZ24N-F

  • Información para pedidos
    Modelo Nombre Descripción
    SUN-ODN-JZ16N-I - GW Caja de distribución de fibra óptica Gris ; Adecuado para 1 pieza de divisor PLC tipo sin bloque 1x16 o 1x8 ; con el panel adaptador para un máximo de 16 piezas de SC o LC dúplex (tipo SC) ;3 puertos de entrada de cable (puerto intermedio incluido) ; 16 piezasPuertos de salida ; Adaptadores y divisor PLC NO incluidos; Material: PC+ABS; Dimensiones: 287(L)x172(W)x102(H)mm; Accesorios de montaje en pared incluidos
    SUN-ODN-JZ16N-I- G P Caja de distribución de fibra óptica Gris ; Adecuado para 1 pieza de divisor PLC tipo sin bloque 1x16 o 1x8 ; con el panel adaptador para un máximo de 16 piezas de SC o LC dúplex (tipo SC) ;3 puertos de entrada de cable (puerto intermedio incluido) ; 16 piezasPuertos de salida ; Adaptadores y divisor PLC NO incluidos; Material: PC + ABS; Dimensiones: 287 (largo) x 172 (ancho) x 102 (alto) mm; Accesorios de montaje en poste incluidos
    SUN-ODN-JZ 24 N- F - 96 GW Caja de distribución de fibra óptica Gris ; Adecuado para 1 pieza de 1x16 o 2 piezas de divisor PLC tipo sin bloque 1x8 ;4 bandejas de empalme de 12/24 núcleos; con panel adaptador para un máximo de 24 piezas de SC o LC dúplex (tipo SC) ;3 puertos de entrada de cable (puerto intermedio incluido) ; 24 piezasPuertos de salida ; Adaptadores y divisor PLC NO incluidos; Material: PC+ABS; Dimensiones: 353(L)x212(W)x106(H) mm ; Accesorios de montaje en pared
    incluido
    DOM-ODN-JZ 24 N- F - 96-GP Caja de distribución de fibra óptica Gris ; Adecuado para 1 pieza de 1x16 o 2 piezas de divisor PLC tipo sin bloque 1x8 ;4 bandejas de empalme de 12/24 núcleos; con panel adaptador para un máximo de 24 piezas de SC o LC dúplex (tipo SC) ;3 puertos de entrada de cable (puerto intermedio incluido) ; 24 piezasPuertos de salida ; Adaptadores y divisor PLC NO incluidos; Material: PC+ABS; Dimensiones: 353 (largo) x 212 (ancho) x 106 (alto) mm ; Accesorios de montaje en poste
    incluido
    SUN-ODN-JZ 24 N- F - 192 GW Caja de distribución de fibra óptica Gris ; Adecuado para 1 pieza de 1x16 o 2 piezas de divisor PLC tipo sin bloque 1x8 ;8 bandejas de empalme de 12/24 núcleos; con panel adaptador para un máximo de 24 piezas de SC o LC dúplex (tipo SC) ;3 puertos de entrada de cable (puerto intermedio incluido) ; 24 piezasPuertos de salida ; Adaptadores y divisor PLC NO incluidos; Material: PC+ABS; Dimensiones: 353(L)x212(W)x106(H) mm ; Accesorios de montaje en pared incluidos
    DOM-ODN-JZ 24 N- F - 192-GP Caja de distribución de fibra óptica Gris ; Adecuado para 1 pieza de 1x16 o 2 piezas de divisor PLC tipo sin bloque 1x8 ;8 bandejas de empalme de 12/24 núcleos; con panel adaptador para un máximo de 24 piezas de SC o LC dúplex (tipo SC) ;3 puertos de entrada de cable (puerto intermedio incluido) ; 24 piezasPuertos de salida ; Adaptadores y divisor PLC NO incluidos; Material: PC+ABS; Dimensiones: 353(L)x212(W)x106(H) mm ; Accesorios de montaje en poste incluidos
  • ● Redes de acceso FTTH
    ● Redes de telecomunicaciones
    ● Redes de CATV
    ● Redes de área local
