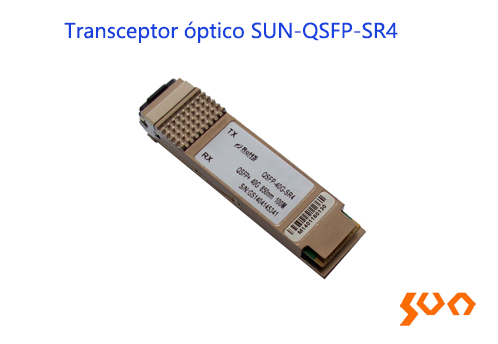

Transceptor óptico SUN-QSFP-SR4

Modelo: SUN-QSFP-SR4

40G QSFP+ transceptor óptico, adecuado para multimodo OM3 con distancia máxima de 100 m, OM4 máxima de 150 m.

    Características

  • 4 canales full-duplex independientes
  • Matriz VCSEL de 4 canales y 850 nm
  • Matriz de detectores de fotos PIN de 4 canales
  • Velocidad de datos de hasta 10,3125 Gbps por canal
  • Conector óptico MPO
  • Longitud máxima de enlace de 100 m con fibra OM3 y 150 m con fibra OM4.
  • Consumo máximo de energía 1,5 W
  • Función DDM
  • Compatible con ROHS
  • Compatible con QSFP+ MSA
  • Temperatura de funcionamiento
  • No industrial : 0 ~ +70 °C
  • Industrial: -40 ~ +85 ° C
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • El transceptor óptico SUN-QSFP-SR4 de Sun Telecom es un transceptor de fibra óptica paralelo, conectable y de 4 canales para aplicaciones Ethernet de 40 Gigabits. Este transceptor es un módulo de alto rendimiento para aplicaciones de comunicación de datos multicarril de corto alcance e interconexión. La interfaz óptica utiliza una Conector MTP (MPO) de 12 fibras . Integra cuatro líneas de datos en cada dirección con un ancho de banda de 40 Gbps . Cada línea puede operar a 10,3125 Gbps hasta 100 m con fibra OM3 o 150 m con fibra OM4.

  • Asignación y descripción de pines


    Lado superior visto desde arriba Lado inferior visto desde abajo
    Figura 2 : Detalles de la distribución de pines eléctricos
    Definición de pin
    ALFILER Lógica Símbolo Nombre/Descripción Notas
    1   Tierra Suelo 1
    2 LMC-I Tx2 - Entrada de datos invertida del transmisor
    3 LMC-I Tx2 + Entrada de datos no invertida del transmisor
    4   Tierra Suelo 1
    5 LMC-I Tx4 - Entrada de datos invertida del transmisor
    6 LMC-I Tx4 + Entrada de datos no invertida del transmisor
    7   Tierra Suelo 1
    8 LVTLL-I MODSEIL​ Selección de módulo 2
    9 LVTLL-I RestablecerL Reinicio del módulo 2
    10   VccRx Receptor de fuente de alimentación de +3,3 V
    11 LVCMOS-E/S SCL Reloj de interfaz serial de 2 cables 2
    12 LVCMOS-E/S Adventista del Séptimo Día Datos de la interfaz serial de 2 cables 2
    13   Tierra Suelo 1
    14 LMC-O Rx3 + Salida de datos no invertida del receptor
    15 LMC-O Rx3 - Salida de datos invertida del receptor
    16   Tierra Suelo 1
    17 LMC-O Rx1 + Salida de datos no invertida del receptor
    18 LMC-O Rx1 - Salida de datos invertida del receptor
    19   Tierra Suelo 1
    20   Tierra Suelo 1
    21 LMC-O Rx2 - Salida de datos invertida del receptor
    22 LMC-O Rx2 + Salida de datos no invertida del receptor
    23   Tierra Suelo 1
    24 LMC-O Rx4 - Salida de datos invertida del receptor 1
    25 LMC-O Rx4 + Salida de datos no invertida del receptor
    26   Tierra Suelo 1
    27 LVTTL-O ModPrsL Módulo Presente
    28 LVTTL-O Internacional Interrumpir 2
    29   VccTx Transmisor de fuente de alimentación de +3,3 V
    30   Vcc1 Fuente de alimentación de +3,3 V
    31 LVTTL-I Modo LP Modo de bajo consumo 2
    32   Tierra Suelo 1
    33 LMC-I Tx3 + Entrada de datos no invertida del transmisor
    34 LMC-I Tx3 - Entrada de datos invertida del transmisor
    35   Tierra Suelo 1
    36 LMC-I Tx1 + Entrada de datos no invertida del transmisor
    37 LMC-I Tx1 - Entrada de datos invertida del transmisor
    38   Tierra Suelo 1
    Notas:
    1. La tierra del circuito del módulo está aislada de la tierra del chasis del módulo dentro del módulo.
    2. Coleccionista abierto Se debe conectar con 4,7 k – 10 k ohmios en la placa host a un voltaje entre 3,15 V y 3,6 V.

    Carriles de interfaz óptica y asignación
    El puerto de interfaz óptica es un conector MPO macho. Las cuatro posiciones de fibra a la izquierda, como se muestra en la Figura 3 , con la tecla hacia arriba, se utilizan para las señales ópticas de transmisión (canales 1 a 4). Las posiciones de fibra a la derecha se utilizan para las señales ópticas de recepción ( canales 4 a 1). Las cuatro fibras centrales están físicamente presentes.


    Figura 3 Orientación del receptáculo óptico y del canal
    Canales de transmisión: 1 2 3 4. Posición no utilizada: xxx x. Canales de recepción: 4 3 2 1

    Calificaciones máximas absolutas
    Parámetro Símbolo Mínimo Máximo Unidades
    Temperatura de almacenamiento Ts t - 20 85 ºC
    Voltaje de entrada Vin -0.3 Vcc+0.3 V
    Voltaje de la fuente de alimentación Vcc -0.3​ 3.6 V
    Humedad relativa (sin condensación) RH 5 95 %

    Condiciones de funcionamiento recomendadas y requisitos de suministro de energía
    Parámetro Símbolo Mínimo Típico Máximo Unidades
    Temperatura de funcionamiento No industrial T c 0   70 ºC
    Industrial​ T c -40   85 ºC
    Voltaje de la fuente de alimentación Vcc 3.13 3.3​ 3.4 7 V
    Tarifa de fecha por carril fd   10.3 10.5 (1) Gb ps​
    Disipación de potencia P.m     1.5 Yo
    Radio de curvatura de la fibra Rb 3     CENTÍMETRO
    Nota :
    1. Se puede admitir hasta 12,5 Gbps .


    Características eléctricas
    Las siguientes características eléctricas se definen sobre el entorno operativo recomendado a menos que se especifique lo contrario.
    Parámetro Símbolo Mínimo Típico Máximo Unidades
    Impedancia de entrada diferencial Zin 90 100 110 Ohm
    Impedancia de salida diferencial Zout 90 100 110 Ohm
    Amplitud de voltaje de entrada diferencial​ Δ Vin 300   1100 mVp - p
    Amplitud de voltaje de salida diferencial​ Δ V Salida 500   800 mVp - p
    Sesgar Sudoeste     300 PD
    Tasa de error de bits BER     E-12
    Nivel lógico de entrada alto VIH 2   VCC V
    Nivel lógico de entrada bajo VIL 0   0.8 V
    de salida alto VOH VCC-0.5   VCC V
    Nivel lógico de salida bajo VOL 0   0.4 V
    Nota :
    1. BER=10^-12; PRBS 2^31-1 a 25,78125 Gbps.
    2. La amplitud del voltaje de entrada diferencial se mide entre TxnP y TxnN.
    3. La amplitud del voltaje de salida diferencial se mide entre RxnP y RxnN.

    Características ópticas
    Parámetro Símbolo Mínimo Típico Máximo Unidades Notas
    Transmisor
    Longitud de onda central λC 840 850 860 Nuevo Méjico
    Ancho espectral RMS ∆λ     0.6 5 Nuevo Méjico
    Potencia de lanzamiento promedio en cada carril Pavo - 7.5   2.5​ dBm
    Diferencia en potencia de lanzamiento
    entre dos carriles cualesquiera (OMA )    		       4 dBm
    Tasa de extinción Sala de emergencias 3     dB
    Potencia máxima en cada carril       4 dBm​
    T r ansmisor y dispersión
    Penalización (TDP) por carril    		 TDP     3.5 dB
    Definición de máscara ocular transmisora {X1, X2, X3, Y1, Y2, Y3}   { 0.23 , 0.34 , 0.43 , 0.27 , 0.35 , 0.4 }   Relación de aciertos = 5x10-5
    Potencia de lanzamiento promedio APAGADO Transmisor cada carril       -30 dB
    Receptor
    Longitud de onda central λC 840 850 860 Nuevo Méjico
    de recepción promedio mínima en cada carril       -9.5 dBm
    Reflectancia del receptor Rr     -12 dB
    máxima de recepción promedio en cada carril       2.4 dBm
    Sensibilidad del receptor estresado (OMA) en cada carril       -5.4​ dBm 1
    Potencia máxima en cada carril       4 dBm​
    Afirmación de LOS LOSA -30     dBm
    LOS De -A ssert -OMA LOSD     -7.5 dBm
    Histéresis LOS PERDIDA 0.5     dB
    Notas:
    1. Medido con señal de prueba de conformidad en TP3 para BER = 10e -12

  • Modelo Nombre Descripción
    SUN-QSFP-40G-SR4 Transceptor óptico QSFP+ SR4, 40 Gbps; 100 m en fibra OM3 y 150 m en fibra OM4; grado no industrial
    SUN-QSFP-40G-SR4 -I Transceptor óptico QSFP+ SR4, 40 Gbps; 100 m en fibra OM3 y 150 m en fibra OM4; grado no industrial

  • Aplicaciones
    ●Interconexión de SDR, DDR y QDR sobre Infiniband.
    ●Conexiones de conmutadores y enrutadores de datos y telecomunicaciones
