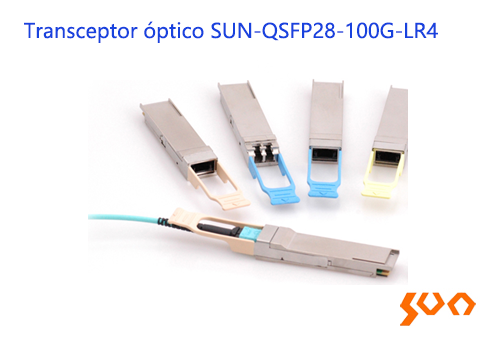

Transceptor óptico SUN-QSFP28-100G-LR4

Modelo: SUN-QSFP28-100G-LR4

Transceptor óptico 100G, transmisión de larga distancia, modo único con distancia máxima de transmisión de 10 km

    Características

  • Módulos transceptores full-duplex de 4 canales
  • Velocidad de transmisión de datos de hasta 26 Gbps por canal
  • Transmisor de refrigeración LAN-WDM basado en DFB de 4 x 26 Gb/s
  • 4 canales PIN ROSA
  • Bajo consumo de energía <3,5 W
  • Factor de forma QSFP conectable en caliente
  • Hasta alcanzar los 10 km para G.652 SMF
  • Receptáculos LC dúplex
  • Funciones de diagnóstico digital integradas
  • Temperatura de la caja de funcionamiento
  • Estándar: 0 a +70 ° C
  • Industrial: -40 a +85 ° C
  • Voltaje de alimentación de 3,3 V
  • Cumple con RoHS 6
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • Sun Telecom​ El producto de la serie SUN-QSFP28-100G-LR4 de Sun Telecom es un módulo transceptor de 100 Gbps diseñado para aplicaciones de comunicación óptica compatibles con 100GBASE-LR4 del estándar IEEEP802.3ba. El módulo convierte 4 canales de entrada de 25 Gbps datos eléctricos a 4 canales de señales ópticas LANWDM y luego los multiplexa en un solo canal para transmisión óptica de 100 Gb/s. A la inversa, en el lado receptor , El módulo desmultiplexa una entrada óptica de 100 Gb/s en 4 canales de señales ópticas LANWDM y luego las convierte en 4 canales de salida de datos eléctricos.

    Las longitudes de onda centrales de los canales 4LANWDM son 1295,56, 1300,05, 1304,58 y 1309,14 nm como miembros de la cuadrícula de longitud de onda LANWDM. definida en IEEE802.3ba. Los transmisores LAN-WDM DFB refrigerados de alto rendimiento y los receptores PIN de alta sensibilidad brindan un rendimiento superior para aplicaciones Ethernet de 100 Gigabits con enlaces de hasta 10 km y son compatibles con la interfaz óptica con los requisitos IEEE802.3ba Cláusula 88 100GBASE-LR4.
  • Calificaciones máximas absolutas
    Parámetro Símbolo Mínimo Máximo Unidades
    Voltaje de suministro Vcc - 0.3 3.6 V
    Voltaje de entrada Vin - 0.3 Vcc+0.3 grados Celsius
    Temperatura de almacenamiento Prueba -20 85 °C
    Temperatura de funcionamiento de la caja Arriba 0 70 °C
    Humedad (sin condensación) Rh 5 85 %
    Umbral de daño, cada carril EL 5.5   dBm

    Condiciones de funcionamiento recomendadas
    Parámetro Símbolo Mínimo Típico Máximo Unidades
    Temperatura de la caja de funcionamiento T ca 0   70 °C
    Voltaje de la fuente de alimentación Vcc 3.13 3.3​ 3.4 7 V
    Tarifa de fecha, cada carril fd   25.78125   Gb/s
    Humedad Rh 5   85 %
    Disipación de potencia PAG     3.5 Yo
    Distancia de enlace ( G652D SMF ) D 0.002   10 km

    Características eléctricas
    Parámetro Símbolo Mínimo Típico Máximo Unidades
    Consumo de energía PAG     3.5 Yo
    Corriente de suministro Corte Penal Internacional     1 .06 A
    Tiempo de inicialización del encendido del transceptor       2000 EM
    Transmisor (cada carril)
    Tolerancia de voltaje de entrada de un solo extremo   -0.3   4.0 V
    Tolerancia de voltaje de entrada de modo común de CA   15     mV
    Umbral de oscilación del voltaje de entrada diferencial   50     mVpp
    Oscilación del voltaje de entrada diferencial Vin     900 mVpp
    Impedancia de entrada diferencial Zin 90 10 0 110 Ohm
    Receptor (cada carril)
    Voltaje de salida de un solo extremo   -0.3   4 V
    Voltaje de salida de modo común de CA       7.5 mV
    Oscilación del voltaje de salida diferencial Vout 300   85 0 mVpp
    Impedancia de salida diferencial Zout 90 100 110 Ohm
    Nota:
    El tiempo de inicialización de encendido es el tiempo transcurrido desde que los voltajes de la fuente de alimentación alcanzan y permanecen por encima de los voltajes de suministro operativo mínimos recomendados hasta el momento en que el módulo está completamente funcional.

    Características ópticas
    Parámetro Símbolo Mínimo Típico Máximo Unidades
    Longitud de onda del carril L0 1294 . 5 3 1295 . 5 6 1296 . 5 9 Nuevo Méjico
    L1 1299 . 0 2 1300 . 0 5 1301 . 0 9 Nuevo Méjico
    L2 1303 . 5 4 1304 . 5 8 1305 . 6 3 Nuevo Méjico
    L3 1308 . 0 9 1309 . 1 4 1310 . 1 9 Nuevo Méjico
    Transmisor
    Relación de supresión del modo lateral SMSR 30     dB
    Total Promedio Lanzamiento Fuerza Pt     10.5 dBm
    Potencia de lanzamiento promedio, cada carril Pavo - 4.3   4.5 dBm
    Amplitud de modulación óptica (OMA), cada carril Poma - 1.3   4.5 dBm
    Diferencia en potencia de lanzamiento entre dos carriles (OMA) Ptx, diff     5.0 dB
    Potencia de lanzamiento en OMA menos TDEC, cada carril   - 2 .3     dBm
    Tasa de extinción Sala de emergencias 4     dB
    Tolerancia de pérdida de retorno óptico TOL     20 dB
    Definición de máscara ocular transmisora {X1, X2, X3, Y1, Y2, Y3},   { 0.25 , 0.4 , 0.45, 0.25 , 0.28 , 0.4 }
    Potencia de lanzamiento promedio APAGADA Transmisor, cada carril Poff     -30 dBm
    Receptor
    Umbral de daño, cada carril THd 5.5     dBm
    Potencia total promedio del receptor       10.5 dBm
    Potencia de recepción promedio, cada carril   -10.6​   4.5 dBm
    Potencia de recepción (OMA), cada carril       4.5 dBm
    Sensibilidad del receptor (OMA), cada carril SEN     - 8.6 dBm
    Sensibilidad del receptor estresado (OMA), cada carril       - 6.8 dBm
    Afirmación de LOS LOSA   -18   dBm
    LOS Deassert LOSD   -15   dBm
    Histéresis LOS PERDIDA 0 .5     dB
    Prueba de sensibilidad del receptor en condiciones de estrés
    Vertical Ojo Cierre Pena, cada carril     1.8
    Ojo estresado J2 Jitter, carril bajo prueba     0 .3   Interfaz de usuario
    Ojo estresado J 9 Jitter, carril bajo prueba     0.47   Interfaz de usuario
    Notas:
    1. Incluso si el TDP < 1 dB, el OMA min debe superar el valor mínimo especificado aquí.
    2. El receptor deberá ser capaz de tolerar, sin sufrir daños, la exposición continua a una señal de entrada óptica modulada con este nivel de potencia en un carril. No es necesario que el receptor funcione correctamente con esta potencia de entrada.
    3. Medido con señal de prueba de conformidad en la entrada del receptor para BER = 1x10-12.
    4. El cierre vertical del ojo y la vibración ocular bajo tensión son condiciones de prueba para medir la sensibilidad del receptor bajo tensión. No son características del receptor.

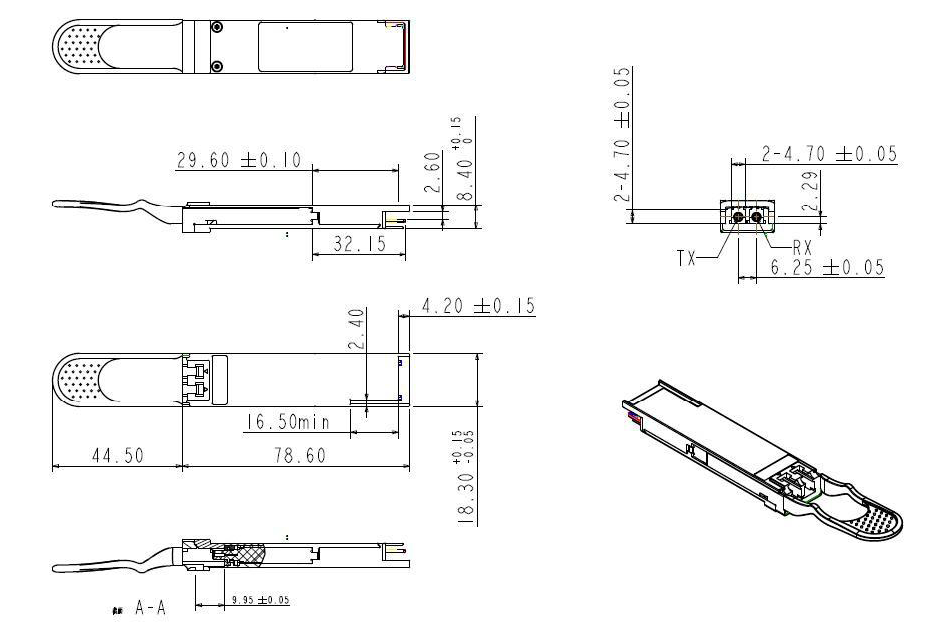

    Dimensiones (mm)

  • Modelo Nombre Descripción
    SUN-QSFP28-100G-LR4 Transceptor óptico Q SFP 28 , 100 Gbps , 1310 nm ; SM, fibra dual, distancia máxima de transmisión: 10 km; interfaz LC
    SUN-QSFP28-100G-LR4-I Transceptor óptico Q SFP 28 , 100 Gbps , 1310 nm ; SM, fibra dual, distancia máxima de transmisión: 10 km; interfaz LC , Industrial

  • Aplicaciones
    ●Enlaces Ethernet 100GBASE-LR4
    ●Interconexiones Infiniband QDR y DDR
      Conexiones de telecomunicaciones 100G para el lado del cliente

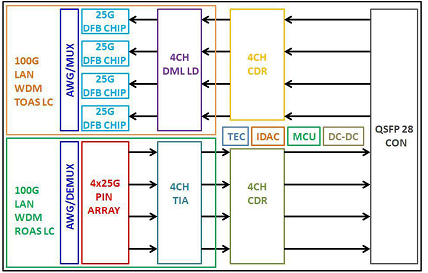

      Diagrama de bloques del transceptor

Pertinente
