1,25 Gbps, interfaz LC o SC Dist: MM: 550 m, SM: 3-120 km
| Parámetros s | Símbolo | Mín . | Máx . |
| Temperatura de almacenamiento ( °C ) | Prueba | -40 | +85 |
| Tensión de alimentación (V) | Vcc | 0 | +3.6 |
| Humedad relativa de funcionamiento (%) | RH | 5 | 95 |
| Parámetros s | Símbolo | Mín . | Típico | Máx . | |
| Tensión de alimentación (V) | Vcc | 3.15 | 3.3 | 3.45 | |
| Temperatura de funcionamiento ( °°C) | No industrial | Tc | 0 | - | +70 |
| Industrial | Tc | -40 | - | 85 | |
| Disipación de potencia (W) | - | - | - | 1 | |
| Velocidad de datos ( Gbps ) | - | - | 1.25 | - | |
| Parámetros s | Símbolo | Mín . | Típico | Máx . | |
| Sección del transmisor | |||||
| Longitud de onda central (nm) | Tx 1 49 0 | lo | 1 48 0 | 1 49 0 | 1 50 0 |
| Tx 1 31 0 | 1 260 | 1 31 0 | 1360 | ||
| Ancho espectral (RMS) (nm) | Tx 1 49 0 | Dl | - | - | 1 |
| Tx 1 31 0 | - | - | 4 | ||
| Potencia de salida promedio ( dBm ) | Tx 1 49 0 | Correos | - | - | - |
| Tx 1 31 0 | - | - | - | ||
| Relación de extinción ( dB ) | Sí | 10 | - | 15 | |
| Tiempo de subida/bajada (20%~80%) (ns) | Tr/Tf | - | - | 0,26 | |
| Fluctuación total (IU) | Tj | - | - | 0.43 | |
| Diagrama óptico del ojo | Compatible con IEEE 802.3z y canal de fibra ANSI | ||||
| Sección del receptor | |||||
| Longitud de onda central (nm) | Rx 1 31 0 | lo | 1 260 | 1 31 0 | 1 360 |
| Rx 1 49 0 | 1 44 0 | 1 49 0 | 1 54 0 | ||
| Sensibilidad del receptor ( dB· m) | Rsen | - | - | - | |
| Sobrecarga del receptor ( dBm ) | Rov | - | - | - | |
| Pérdida de retorno ( dB ) | - | 12 | - | - | |
| Afirmación de LOS ( dBm ) | LOS A | -3 6 | - | - | |
| LOS De -A ssert ( dBm ) | LOS D | - | - | -2 4 | |
| Histéresis LOS ( dBm ) | - | 0.5 | - | 5 | |
| Parámetros s | Símbolo | Mín . | Típico | Máx . | ||
| Sección del transmisor | ||||||
| Impedancia diferencial de entrada ( ohmios ) | Zin | 90 | 100 | 110 | ||
| Diferencial de oscilación de entrada de datos ( mV ) | Vin | 500 | - | 2400 | ||
| Desactivar TX (V) | Desactivar | - | 2.0 | - | Vcc | |
| Permitir | - | 0 | - | 0.8 | ||
| Falla TX (V) | Afirmar | - | 2.0 | - | Vcc | |
| De -A ssert | - | 0 | - | 0.8 | ||
| Sección del receptor | ||||||
| Impedancia diferencial de salida ( ohmios ) | Zout | 100 | - | |||
| Diferencial de oscilación de entrada de datos ( mV ) | Vout | 370 | - | 2000 | ||
| Rx_LOS (V) | Afirmar | - | 2.0 | - | Vcc | |
| De -A ssert | - | 0 | - | 0.8 | ||
| DIRECCIÓN | Tamaño del campo (Bytes) |
Nombre del campo | MALEFICIO | Descripción |
| 0 | 1 | Identificador | 03 | SFP |
| 1 | 1 | Identificador de extensión | 04 | MOD4 |
| 2 | 1 | Conector | 07 | LC |
| 3-10 | 8 | Transceptor | 00 00 00 02 12 00 0D 01 | Código del transmisor |
| 11 | 1 | Codificación | 01 | 8B10B |
| 12 | 1 | BR, nominal | 0D | 1250 Mbps |
| 13 | 1 | Reservado | 00 | - |
| 14 | 1 | Longitud (9 µm)-km | 28 | 40 kilómetros |
| 15 | 1 | Longitud (9 um) | 64 | - |
| 16 | 1 | Longitud (50 um) | 00 | - |
| 17 | 1 | Longitud (62,5 um) | 00 | - |
| 18 | 1 | Longitud (cobre) | 00 | - |
| 19 | 1 | Reservado | 00 | - |
| 20-35 | 16 | Nombre del proveedor | 57 49 4E 54 4F 50 20 20 20 20 20 20 20 20 20 20 |
WINTOP |
| 36 | 1 | Reservado | 00 | - |
| 37-39 | 3 | OUI del proveedor | 00 00 00 | - |
| 40-55 | 16 | Proveedor PN | xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx |
ASC II |
| 56-59 | 4 | Rev. del proveedor | 31 2E 30 20 | Versión 1.0 |
| 60-61 | 2 | Longitud de onda | 05 D2/05 1E | 1490 nm/1310 nm |
| 62 | 1 | Reservado | 00 | - |
| 63 | 1 | Base CC | XX | Suma de comprobación de bytes 0~62 |
| 64-65 | 2 | Opciones | 00 1A | LOS, TX_DESACTIVAR, TX_FALLO |
| 66 | 1 | BR, máx. | 32 | 50% |
| 67 | 1 | BR, mín. | 32 | 50% |
| 68-83 | 16 | Número de serie del proveedor | 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 |
No especificado |
| 84-91 | 8 | Proveedor código de fecha | XX XX XX 20 | Año, Mes, Día |
| 92-94 | 3 | Reservado | 00 | - |
| 95 | 1 | CC_EXT | XX | Suma de comprobación de bytes 64 ~ 94 |
| 96-255 | 160 | Específico del proveedor | - | - |
| Artículo | Distancia de transmisión (km) | Longitud de onda del transmisor (nm) | Potencia de salida (dBm) | Receptor longitud de onda (nm) |
Sensibilidad del receptor (dBm) |
| 1 | 20 | 1310 | -11~-3 | 1550 | ≤-20 |
| 2 | 40 | 1310 | -5~0 | 1550 | ≤-24 |
| 3 | 60 | 1490 | 0~5 | 1550 | ≤-26 |
| 4 | 80 | 1490 | 0~5 | 1550 | ≤-26 |
| 5 | 120 | 1490 | 0~5 | 1550 | ≤-31 |

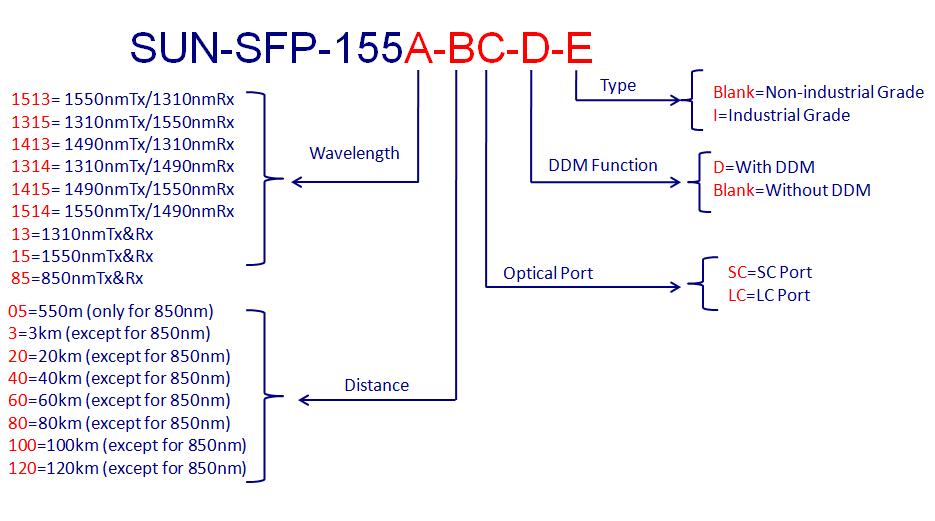

Transceptor óptico SUN-SFP-155
