Transceptor óptico SUN-SFP-10G

Modelo: SUN-SFP-10G

10Gbps, interfaz LC o SC Dist: MM: 330m, SM: 20-80km

    Características

  • SFP + con interfaz LC
  • Transmisión de hasta 80 km en fibra monomodo
  • Transmisión de hasta 300 m en fibra multimodo
  • Función DDM
  • Compatible con ROHS
  • Compatible con SFF - 8472
  • Temperatura de funcionamiento
  • No industrial : 0 ~ +70 °C
  • Industrial: -40 ~ +85 ° C
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • Los transceptores ópticos SUN-SFP-10G de Sun Telecom son módulos SFP+ que soportan velocidades de datos de 10 Gbps. Estos transceptores constan de tres secciones: un transmisor láser DBF , un fotodiodo PIN integrado con un preamplificador de transimpedancia (TIA) y una unidad de control MCU . Cumplen con los requisitos de seguridad láser de clase I y son compatibles con el Acuerdo Multifuente (MSA) SFP y SFF-8472.　
  • Calificaciones máximas absolutas
    Parámetros s Símbolo Mín . Máx .
    Temperatura de almacenamiento ( °C ) Prueba -40 85
    Tensión de alimentación (V) Vcc 0 3.6
    Humedad relativa de funcionamiento (%) RH 0 85

    Entorno de operación
    Parámetros s Símbolo Mín . Típico Máx .
    Tensión de alimentación (V) Vcc 3.15 - 3.45
    Temperatura de funcionamiento ( °°C) No industrial Tc 0 - 70
    Industrial Tc -40   85
    Disipación de potencia (W) - - - 1
    Velocidad de datos ( Gbps ) - - 10.3125 -


    Especificaciones ópticas (Temperatura ambiente de funcionamiento de 0 °°C a +70 °°C, Vcc = 3,3 V)
    Parámetros s Símbolo Mín . Típico​ Máx .
    Sección del transmisor
    Longitud de onda central (nm) lo 1540 1550 1 5 60
    Ancho espectral (RMS) (nm) Dl - - 1
    Relación de supresión de modo lateral SMSR 35 - -
    Potencia de salida promedio ( dBm ) Correos 1 - 4
    Relación de extinción ( dB ) Sí 3.5 - -
    Penalización por dispersión ( dB )   - - 3.2
    Ruido de intensidad relativa ( dB /Hz ) RIN12OMA - - -128
    Fluctuación total (IU) Tj IEEE 802.3 ae
    Sección del receptor
    Longitud de onda central (nm) lo 1 2 70   1610
    Sensibilidad del receptor ( dBm ) Rsen - - - 15
    Sensibilidad estresada ( dBm ) Rsen - - - 15
    Sobrecarga del receptor ( dBm ) Rov -3 -
    Pérdida de retorno ( dB ) - 12 - -
    Afirmación de LOS ( dBm ) LOS A - 20 - -
    LOS De -A ssert ( dBm ) LOS D - - - 17
    Histéresis LOS ( dBm ) - 0.5 - 4

    Especificaciones eléctricas
    (Temperatura ambiente de funcionamiento de 0 °°C a +70 °°C, Vcc = 3,3 V)
    Parámetros s Símbolo Mín . Típico​ Máx .
    Sección del transmisor
    Impedancia diferencial de entrada ( ohmios ) Zin 90 100 110
    Diferencial de oscilación de entrada de datos ( mV ) Vin 180 - 700
    Desactivar TX (V) Desactivar - 2.0 - Vcc
    Permitir - 0 - 0.8
    Falla TX (V) Afirmar - 2.0 - Vcc
    Des-afirmar - 0 - 0.8
    Sección del receptor
    Impedancia diferencial de salida ( ohmios ) Zout   100 -
    Diferencial de oscilación de entrada de datos ( mV ) Vout 3 00 - 800
    Rx_LOS (V) Afirmar - 2.0 - Vcc
    Des-afirmar - 0 - 0.8


    Información de EEPROM
    DIRECCIÓN​ Tamaño del campo
    (Bytes)    		 Nombre del campo MALEFICIO Descripción
    0 1 Identificador 03 SFP
    1 1 Identificador de extensión 04 MOD4
    2 1 Conector 07 LC
    3-10 8 Transceptor 10 00 00 0 0 00 00 00 00 Código del transmisor
    11 1 Codificación 0 6 64 B 66B
    12 1 BR, nominal 67 10000 Mbps
    13 1 Reservado 00       -
    14 1 Longitud (9 µm)-km 0A
    15 1 Longitud (9 um) 64       -
    16 1 Longitud (50 um) 00       -
    17 1 Longitud (62,5 um) 00       -
    18 1 Longitud (cobre) 00       -
    19 1 Reservado 00       -
    20-35 16 Nombre del proveedor 57 49 4E 54 4F 50 20 20
    20 20 20 20 20 20 20 20    		 WINTOP
    36 1 Reservado 00       -
    37-39 3 OUI del proveedor 00 00 00       -
    40-55 16 Proveedor PN xx xx xx xx xx xx xx xx
    xx xx xx xx xx xx xx xx    		 ASC II
    56-59 4 Rev. del proveedor 31 2E 30 20 Versión 1.0
    60-61 2 Longitud de onda 05 322 1550 nm
    62 1 Reservado 00       -
    63 1 Base CC XX Suma de comprobación de bytes 0~62
    64-65 2 Opciones 00 1A LOS, TX_DESACTIVAR, TX_FALLO
    66 1 BR, máx. 00
    67 1 BR, mín. 00
    68-83 16 Número de serie del proveedor 00 00 00 00 00 00 00 00
    00 00 00 00 00 00 00 00    		 No especificado
    84-91 8 Proveedor código de fecha XX XX XX 20 Año, Mes, Día
    92-94 3 Reservado 00           -
    95 1 CC_EXT XX Suma de comprobación de bytes 64 ~ 94
    96-255 160 Específico del proveedor          -       -

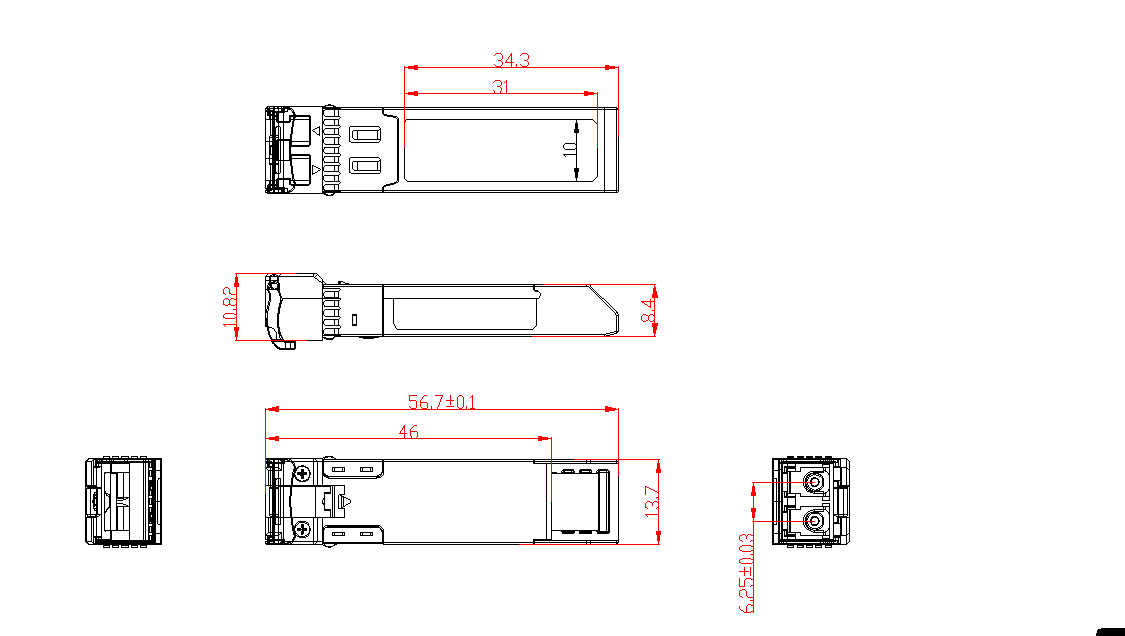

    del contorno (mm)

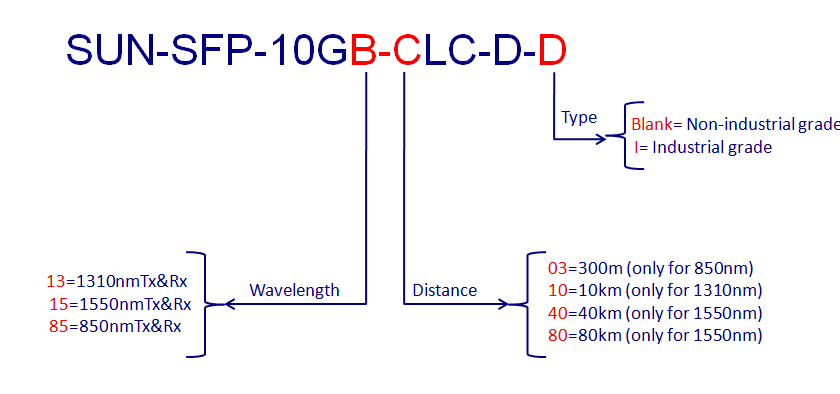

  • Ejemplo : SUN-SFP-10G15-80LC-D
    S FP, 10 Gbps, 1550 nm; SM, fibra dual, distancia máxima de transmisión: 80 km; interfaz LC, con DDM ; Grado no industrial
  • Aplicaciones
    ●Interfaz de conmutador a conmutador
    ●interfaz de enrutador/servidor
    ●otros sistemas de transmisión óptica
