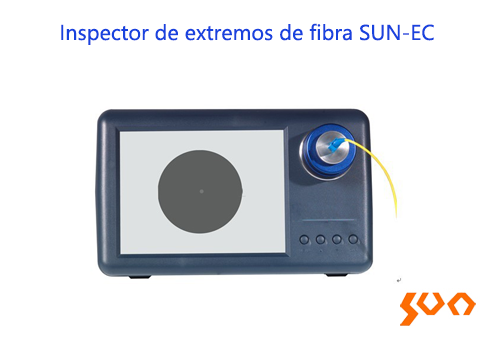

Inspector de extremos de fibra SUN-EC

Posición: La página inicial > Products > Herramientas > Microscopio de Fibra Óptica

Modelo: SUN-EC

Diseño integrado, 200X 400X, adaptadores FC / SC / ST / LC / MU

Características

Integrado diseño
Fácil operación e imágenes nítidas
Entrada de imagen & producción

Descripción
Especificaciones
Información sobre pedidos
Aplicación
Preguntas
Video Products

La serie SUN-EC de Sun Telecom es un inspector de extremos de fibra, un equipo integrado que combina un microscopio óptico y un monitor en un solo cuerpo. La serie SUN-EC de inspectores de extremos de fibra ofrece imágenes nítidas y una larga vida útil.Tiene lentes de 1,25 mm y 2,5 mm. Adaptadores de conector macho universal UPC para una amplia variedad de conectores. Es fácil de usar y operar, y se utiliza ampliamente en la fabricación de cables de conexión de fibra óptica para la inspección de calidad de la cara final del conector de fibra óptica.

Presupuesto

Parámetros	Especificación
Modelo	SUN-EC200	SUN-EC400
Aumento óptico	200 x	400 x
Campo visual del monitor (μm )	500 W/375 H	250 W/180 H
Método de enfoque	Manual
Modo de salida de imagen	CAMARADA
Visualizador	TFT de 8 ” , 800*600
Interfaz del adaptador	Adaptador de conector macho universal UPC de 2,5 mm (FC/SC/ST) adaptador macho universal UPC de 1,25 mm (LC/MU)
Fuente de alimentación (V)	Entrada: CA 100 ~ 240 Salida: CC 1 2
Potencia (w)	3
Temperatura de funcionamiento (°C)	10 ~ +50
Temperatura de almacenamiento (°C)	0 ~ + 55
Dimensiones s (mm)	270 (L) x 245 (A) x 155 (Al)
Peso ( kg )	1.6

Paquete estándar

No.	Nombre	Unidad	Cantidad
1	Inspector de extremos de fibra	colocar	1
2	Adaptador macho universal UPC de 2,5 mm	pedazo	1
3	Adaptador macho universal UPC de 1,25 mm	pedazo	1
4	Adaptador de corriente	pedazo	1
5	Disco USB	pedazo	1

Accesorios opcionales

No.	Nombre	Unidad	Cantidad

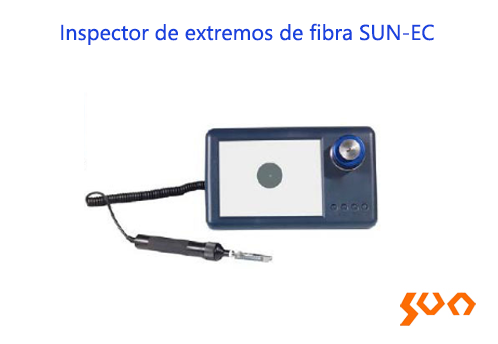

1	Inspector de extremos de fibra Sonda ( SUN-EC-P200 )	pedazo	1
2	Inspector de extremos de fibra Sonda ( SUN-EC-P400 )	pedazo	1

Modelo	Nombre	Descripción
SUN -EC200	Inspector de extremos de fibra	Tipo convencional integrado de sobremesa , 200x , enfoque manual ; 2.5 Adaptador macho universal UPC mm y 1,25 Adaptador macho universal UPC mm incluido
SUN -EC400	Inspector de extremos de fibra	Tipo convencional integrado de sobremesa , 400x , enfoque manual; 2,5 Adaptador macho universal UPC mm y 1,25 Adaptador macho universal UPC mm incluido
SUN- EC-P200	Inspector de extremos de fibra Sonda	Portátil Inspector de extremos de fibra Sonda , 200x; 2,5 Adaptador macho universal UPC mm , 1,25 Adaptador macho universal UPC mm , adaptadores hembra FC/SC/LC incluidos ; Se utiliza para el inspector de extremos de fibra SUN-EC200 y SUN-EC200-A
SUN- EC-P400	Inspector de extremos de fibra Sonda	Portátil Inspector de extremos de fibra Sonda , 400x; 2,5 Adaptador macho universal UPC mm , 1,25 Adaptador macho universal UPC mm , adaptadores hembra FC/SC/LC incluidos ; Se utiliza para el inspector de extremos de fibra SUN -EC 400 y SUN-EC400-A (P)
SUN -EC-250	Adaptador de fibra óptica	2.5 Adaptador macho universal UPC de 1/4" (mm) ; utilizado para el inspector de extremos de fibra SUN-EC200/400
SOL -EC-125	Adaptador de fibra óptica	1.25 Adaptador macho universal UPC de 1/4" (mm) ; utilizado para el inspector de extremos de fibra SUN-EC200/400

Aplicaciones
●Inspección del extremo del conector de fibra óptica
