Posición: La página inicial > Products > Componentes Pasivos de Fibra Óptica > DWDMs

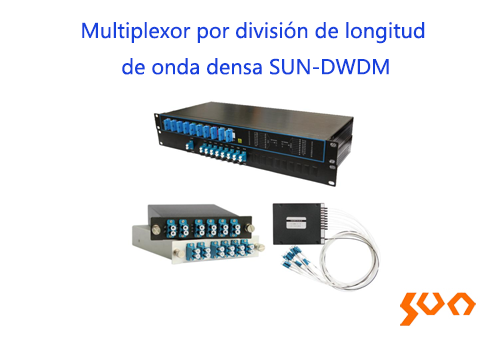

Multiplexor por división de longitud de onda densa SUN-DWDM

Modelo: SUN-DWDM

100G; 4,8,16CH; Mux o Demux DWDM

    Características

  • Baja pérdida de inserción
  • Banda de paso ancha
  • Alto aislamiento de canal
  • Alta estabilidad y confiabilidad
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • El multiplexor por división de longitud de onda densa SUN-DWDM de Sun Telecom (DWDM Mux/Demux) utiliza tecnología de recubrimiento de película fina y diseño patentado de microóptica con unión metálica sin flujo. Ofrece baja pérdida de inserción, alto aislamiento de canal, amplia banda de paso, baja sensibilidad a la temperatura y trayectoria óptica libre de epoxi.
    Fabricamos una gama completa de productos DWDM, incluidos 50 GHz, 100 GHz y 200 GHz. Gracias a nuestra amplia experiencia en fabricación, Fabricación de DWDM con pérdidas extremadamente bajas y alta estabilidad y confiabilidad. Ofrecemos diferentes paquetes y paquetes personalizados. A petición. El paquete común de productos DWDM incluye: un solo dispositivo DWDM en un tubo de vidrio o de acero inoxidable. Módulos DWDM Mux Demux embalados en caja ABS de hasta 16 canales o incluso 20 canales de multiplexación en una sola fibra o DWDM Módulos embalados en un rack estándar de 19" 1U. También podemos incluir el componente "Omitir" en un módulo DWDM Mux/Demux para reducir el IL total como opción.

  • Parámetros  10 canales
    Mux Desmultiplexor
    Longitud de onda del canal (nm) Red UIT de 50 GHz, 100 GHz o 200 GHz
    Espaciado de canal (GHz) 50 o 100 o 200
    Banda de paso del canal (nm) >0,2 2
    Pérdida de inserción (dB) ≤3,5​
    Aislamiento Adyacente >30
    No adyacente >40
    Sensibilidad térmica de pérdida de inserción (dB/ °C ) <0,005
    Desplazamiento de la temperatura de la longitud de onda (nm/°C) <0,002
    PDL (dB) < 0.2
    PMD (ps) <0,1
    Directividad (dB) >50
    Pérdida de retorno (dB) >45
    Máxima potencia de manejo (mW) 5 00
    Temperatura de funcionamiento (°C) -5 ~ +7 0
    Temperatura de almacenamiento (°C) -40 ~ +85
    Dimensiones (mm) (L x An x Al) ABS Tipo 10 0 x 8 0 x 10
    Montaje en rack 1U 44 0 x 20 0 x 1U
    Tipo LGX 129 x 29 x 155,5
    Personalizado
    Las especificaciones anteriores son para dispositivos sin conector.

  • SUN-DWDM Canal
    Espaciado    		 Número de
    Canales    		 Configuración 1er Canal Diámetro
    de chaqueta
    (Para tipo ABS o LGX)    		 Longitud de la fibra
    (Para tipo ABS o LGX)    		 Conector
      50 = 50 GHz
    100 = 100 GHz
    200 = 200 GHz

         		 04=4 Canales
    0 8 = 8 canales

    10 = 10 canales
         		 M=Mux
    D=Desmultiplexor    		 21=C21
    22 =C 22
    … ..
    61 =C 61    		 0.9 = 0,9 mm​
    2=2 mm
    3=3 mm    		 L1=1m
    L2=2m    		 AFC=FC/APC
    FC=FC/PC
    ASC=SC/APC
    SC=SC/PC
    LC=LC /UPC

  • Aplicaciones
    ●Agregar/eliminar canales
    ●Red DWDM
    ●Enrutamiento de longitud de onda
    ●Amplificador de fibra óptica
    ●Sistema de fibra óptica CATV
