Divisor FBT

Modelo: SUN-FBT

Bajo PDL y pérdida excesiva, buena directividad y estabilidad ambiental, disponibles en varias versiones

    Características

  • PDL bajo
  • Baja pérdida excesiva
  • Buena directividad
  • Buena estabilidad ambiental
  • Varios tipos disponibles
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • Los divisores FBT de Sun Telecom son dispositivos de ramificación de fibra fusionada que separan una porción de luz para permitir la monitorización óptica y la retroalimentación. Estos dispositivos se utilizan ampliamente en el control de potencia de amplificadores de fibra. También se emplean en equipos de transmisión para la monitorización del rendimiento y el control de la retroalimentación.

  • SM:
    Parámetros Presupuesto
    Tipo Ventanilla Única Ventana doble
    Longitud de onda central (nm) 1310 o 1550 1310 y 1550
    Ancho de banda (nm) ±20 ±40
    Tipo 1×2 1×4 1×8 1×16 1×2 1×4 1×8 1×16
    Pérdida máxima de inserción (dB) 3.6 7.1 10.6 14.3 3.6 7.7 11.7 15.5
    Uniformidad (dB) 0.5 0.7 1.0 1.3 0.8 1.9 2.8 3.7
    PDL (dB) ≤0,15 ≤0,25 ≤0,3 ≤0,3 ≤0,15 ≤0,25 ≤0,3 ≤0,3
    Directividad mínima (dB) ≥ 50
    Pérdida de retorno (dB) ≥ 50
    Temperatura de funcionamiento (°C) -40 ~ +75
    Temperatura de almacenamiento (°C) -40 ~ +85
    Dimensiones del paquete (mm)

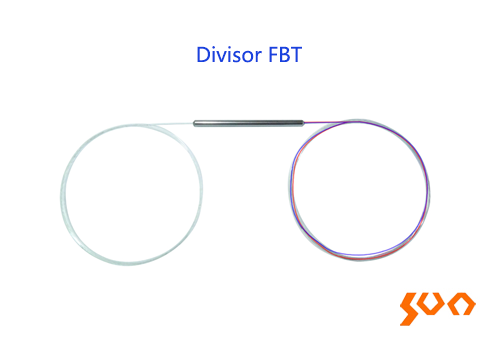

    • Tipo de tubo de acero inoxidable: Ø3,0×5 5 o Ø3,5×66

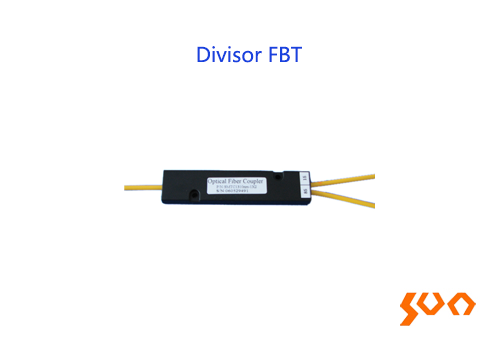

    • Tipo de casete : 90× 16 × 9 , 100×80× 9 , 120×80×18 o 140×115× 18
    • Tipo de chasis de rack: chasis de rack de 19”
    • Basado en los requerimientos del cliente
    Nota : Todas las especificaciones anteriores excluyen la pérdida del conector y la pérdida del adaptador.
    Todas las especificaciones anteriores se basan en divisores con una relación de división de 50:50 .
    MM:
    Parámetros Presupuesto
    Tipo Ventanilla Única Ventana doble
    Longitud de onda operativa (nm) 8 00-1600
    Longitud de onda central (nm) 850 o 1 30 0 850 y 1 330
    Tipo 1×2 1×4 1×8 1×16 1×2 1×4 1×8 1×16
    2 × 2 2 × 4 2 × 8 2 × 16 2 × 2 2 × 4 2 × 8 2 × 16
    Pérdida máxima de inserción (dB) 4.0 8.4 11.8 16.0 4.0 8.4 11.8 16.0
    Uniformidad (dB) 0.5 1.0 1.5 2.0 0.5 1.0 1.5 2.0
    Pérdida de retorno (dB) ≥ 30
    Tipo de fibra 50/125 o 62,5/125
    Temperatura de funcionamiento (°C) -40 ~ +75
    Temperatura de almacenamiento (°C) -40 ~ +85
    Dimensiones del paquete (mm)
    • Tipo de tubo de acero inoxidable: Ø3,0×5 5 o Ø3,5×66
    • Tipo de casete: 90× 16 × 9 , 100×80× 9 , 120×80×18 o 140×115× 18
    • Tipo de chasis de rack: chasis de rack de 19”
    • Basado en los requerimientos del cliente

    Nota : Todas las especificaciones anteriores excluyen la pérdida del conector y la pérdida del adaptador.
    Todas las especificaciones anteriores se basan en divisores con una relación de división de 50:50 .

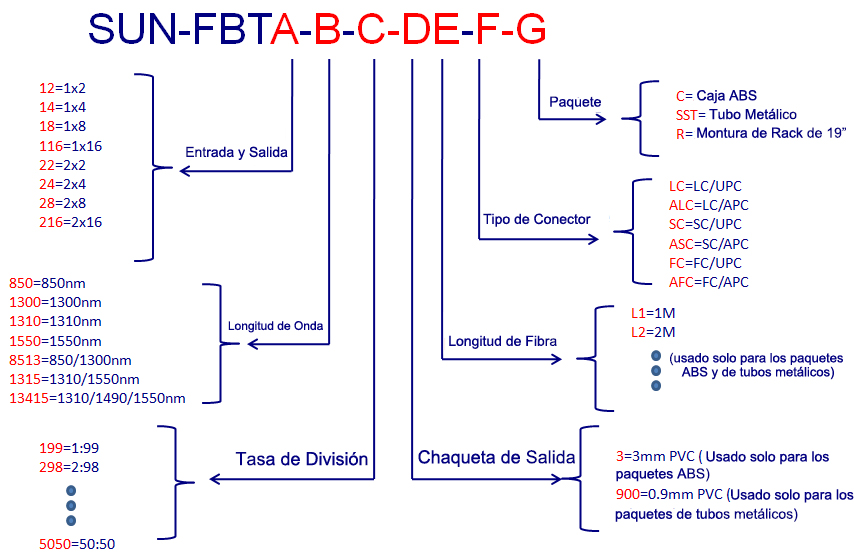

  • Por Ejemplo: SUN-FBT12-1550-900L1-SC-SST
    1x2 FBT Splitter; Longitud de Onda única 1550nm, SM, 900um chaqueta PVC; Tasa de acoplamiento equitativo; Longitud de fibra: 1m, con 3 piezas de conectores SC/PC; tipo SST, dimensiones: ¢3.0*54mm
  • Aplicaciones
    ●Sistema de comunicación por fibra óptica
    ●Red de televisión por cable con fibra óptica
    ●Televisión por cable con fibra óptica
    ●Equipo de prueba de fibra óptica
    ●Amplificador óptico, sistema de monitoreo
    ●Sensor óptico, distribución de la fuente de luz
