SUN-OC-FIG8S-SP GYTC8S Cable

Modelo: SUN-OC-FIG8S-SP

GYTC8S, Loose Tube Light-armored(Steel Tape)Figure 8 Cable, 2-144 cores

    Características

  • Buen desempeño mecánico y de temperatura
  • Alta resistencia a la hidrólisis y tubo holgado de alta fuerza tensil
  • Alta fuerza tensil de las guayas trenzadas logrando el requisito auto soporte
  • Buena resistencia a la humedad asegurada por el PSP
  • Descripción
  • Especificaciones

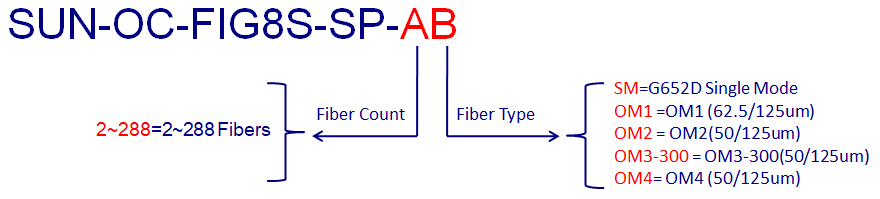

  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • El cable de tubo trenzado holgado con armadura ligera (cinta de metal) figura 8 SUN-OC-FIG8S-SP de Sun Telecom tiene una construcción con fibras de 250um posicionadas en un tubo trenzado el cual está hecho de plástico de módulo alto relleno con un componente de relleno resistente al agua; Una guaya de acero, a veces cubierta con polietileno (PE) para cables con un alto número de fibras; Los tubos van trenzados alrededor del miembro de fuerza en un núcleo de cable compacto y circular; La PSP (Cinta de Acero) es longuitudinalmente aplicada sobre el núcleo del cable el cual es relleno con el componente de relleno para protegerlo del ingreso del agua; Esta parte del cable acompañada con las guayas trenzadas son completadas con una cubierta de polietileno (PE) para tener una estructura figura 8.
  • Estándares
    El cable trenzado holgado con armadra ligera (Cinta de Acero) figura 8 (GYTC8S) de Sun Telecom cumple con el estándar YD/T1155 e IEC60794-1

    Características de la Fibra Óptica

    Parámetros Especificaciones
    Tipo de Fibra G.652D (9/125μm) G651A1
    (50/125μm)
    G651A1b
    (62.5/125μm)
    Atenuación (dB/km) @850nm   ≤2.3 ≤2.7
    @1300nm   ≤0.6 ≤0.6
    @1310nm ≤0.35
    @1550nm ≤0.21
    Ancho de Banda (MHz·km) @850nm   ≥500 ≥200
    @1300nm   ≥500 ≥500
    Apertura Numérica   0.200±0.015NA 0.275±0.015NA
    Longuitud de Onda de Corte del Cable (nm) ≤1260

    Especificaciones del Cable

    Parámetros Especificaciones
    Número de Fibras 2~24 26~60 62~72 74~96 98~144
    Diámetro del Cable (mm) (±0.3) 9.2 × 17.6 10.1×18.5 10.7 × 19.1 11.4 × 19.8 14.6 × 23
    Peso del Cable (kg/km) 162 174 198 223 293
    Tipo de Guaya Trenzada 7×1.0mm guaya de acero trenzada galvanizada
    Fuerza Tensil (N) Corto Plazo 7000
    Largo Plazo 3000
    Resistencia al Aplaste (N) Corto Plazo 1000
    Largo Plazo 300
    Radio de Doblaje (mm) Dinámico 20D
    Estático 10D
    Atenuación (Después del cable) (dB / km) Fibra MM @850nm ≤3.0 (50/125μm)
    ≤3.3 (62.5/125μm)
    Fibra MM @1300nm ≤1.0
    Fibra SM @1310nm ≤0.36
    Fibra SM @1550nm ≤0.22
    Temperatura Operativa (°C) -40 ~ +70
    Temperatura de Almacenamiento (°C) -40 ~ +70


  • ● Red central
    ● Red de área metropolitana
    ● Red de acceso
