Posición: La página inicial > Products > Gestión del Cable > Gabinete de Interconexión

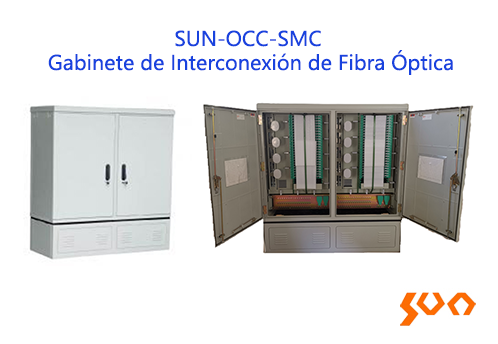

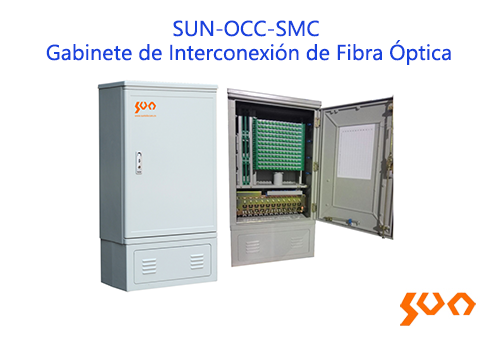

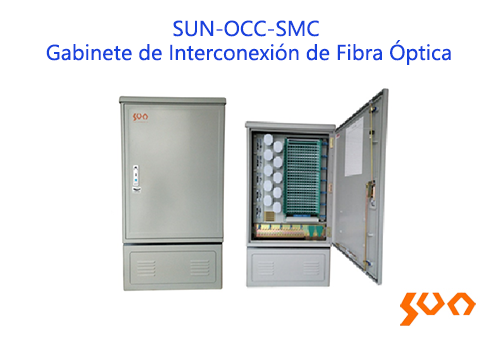

SUN-OCC-SMC Gabinete de Interconexión de Fibra Óptica

Modelo: SUN-OCC-SMC

Material: SMC, Max cores: 96/144/288/576/1152, IP65

    Características

  • Gabinetes con material SMC: aislamiento térmico, impermeables y buena resistencia a la corrosión.
  • Sellos de goma de alto rendimiento: eficaces contra lluvia y polvo para entornos exteriores.
  • Módulos desmontables individualmente: fácil de construir y mantener
  • Dispositivos confiables de fijación de cables y protección de puesta a tierra
  • Almacenamiento y protección de fibra óptica seguros y confiables
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • Los gabinetes de interconexión de fibra óptica de la serie SUN-OCC-SMC de Sun Telecom se utilizan principalmente para la terminación y interconexión entre elementos de cableado. Esta serie de OCC ofrece un excelente aislamiento y un alto rendimiento a prueba de agua y polvo. Se utilizan ampliamente en redes de fibra óptica, redes PON (GPON, EPON), redes OSP y redes WDM/CWDM/DWDM.
  • Especificaciones
    Parámetros Especificación
    Modelo SUN-OCC-144SMC SUN-OCC-288SMC SUN-OCC-576SMC SUN-OCC-1152SMC
    Número máximo de núcleos 144 288 576 1152
    Número de ranuras divisorias 6 10 20 32
    Tipo de divisor compatibles Tipo de caja
    Número máximo de divisores (por ranura) Máx. 2 piezas de divisor tipo caja de 1×8 o 1 pieza de 1×16/1×32/1× 64
    Tipo de bandeja de empalme Bandeja de empalme integrada de 12 núcleos
    Número máximo de bandejas de empalme 14 (12+2) 26 (24+2) 52 (48+4) 100 (96+4)
    Tipo de bandeja de empalme 24 núcleos pasante​bandeja de empalme
    Número máximo de bandejas de empalme 2 5 10 20
    Material del gabinete SMC
    Panel adaptador FC cuadrado, SC, rectangular ST/FC (tipo SC) 1
    Resistencia de aislamiento (MΩ) 1000 @500 V (CC)
    Tensión soportada (V/min) 3000 (CC), sin rupturas ni descargas disruptivas
    Tipo de instalación Tierra , poste Tierra , poste Suelo Suelo
    Clasificación de protección IP65
    Temperatura de funcionamiento (°C) -40 ~ +60
    Dimensiones (mm) 1035(Alto) × 555 (Ancho) × 310(D) 1450(Alto) × 750(An) × 320(D) 1450(Alto) × 750(An) × 540(D) 1550(alto) × 1460(An) × 620(D)
    Peso (kg) 79 119 159 310
    Nota: 1. Hay dos tipos de bandeja de empalme integradas de 12 núcleos para adaptarse a diferentes tipos de adaptadores.

      SC con brida
    (SOL-SC-SM-AD)    		 Plaza FC
    (SUN-FC-AD)    		 ST rectangular
    (DOM-EST-AD-SC)    		 FC rectangular
    (SUN-FC-AD-SC)

    Bandeja V2.0
         		 √ (Por defecto) √ × ×
    Bandeja V3.0
         		 - × √ √

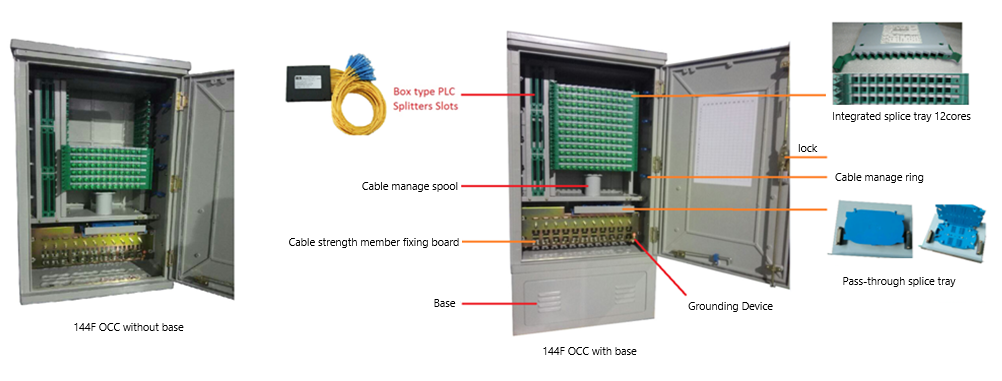

    Diagrama de estructura interna

    Paquete estándar
    Modelo SUN-OCC- 144 SMC SUN-OCC -288 SMC SUN-OCC -576 SMC SUN-OCC -1152 SMC
    No. Nombre Unidad Cantidad
    1 Gabinete unidad 1 1 1 1
    2 Abrazaderas de manguera φ16~25 piezas 4 4 8 16
    3 Abrazaderas de manguera de φ10 a 16 piezas 4 4 8 16
    4 Tubos φ8 metros 2 2 4 8
    5 Tubos protectores metros 8 8 16 32
    6 Material de sellado kilogramo 0,25 0.35 0.7 1.4
    7 Cintas Plasticas(Bridas) piezas 30 30 60 120
    8 Fundas protectoras piezas 168 312 624 1200
    9 Llaves piezas 2 2 4 8
    10 Cintas piezas 1 1 2 4
    11 de expansión (para instalación en el suelo) (12 x 120 mm) piezas 4 4 4 4
    12 Pernos de fijación del divisor
    (3*10 mm)    		 piezas 12 20 40 64
    13 Pernos de fijación del divisor
    (3*20 mm)    		 piezas 12 20 40 64

    Accesorios opcionales
    Modelo SUN-OCC- 144 SMC SUN-OCC -288 SMC SUN-OCC -576 SMC SUN-OCC -1152 SMC
    No. Nombre Unidad Cantidad
    1 Cable de tierra (6 mm 2 × 1 m ) pieza 1 1 1 1
    2 Cable de tierra
    ( Para conexión interna )​​    		 pieza / / 1 1
  • Información para pedidos
    Modelo Nombre Descripción
    SUN-OCC-144SMC Gabinete de conexión cruzada de fibra óptica 14 piezas integradas Bandejas de empalme (12 núcleos/bandeja , adecuadas para adaptador cuadrado SC/FC) , 6 ranuras divisorias y 2 piezas de paso de 24 núcleosBandejas de empalme incluidas; Pigtails, adaptadores y divisores NO incluidos; Material: SMC; Con base; Dimensiones (mm): 1035 (alto) × 555 (ancho) × 310 (profundidad)
    SUN-OCC-144SMC-P Gabinete de conexión cruzada de fibra óptica 14 piezas integradas Bandejas de empalme (12 núcleos/bandeja , adecuadas para adaptador cuadrado SC/FC) , 6 ranuras divisorias y 2 piezas de paso de 24 núcleosBandejas de empalme incluidas; Pigtails, adaptadores y divisores NO incluidos; Material: SMC; Sin base; Montaje en posteAccesorios incluidos; Dimensiones (mm): 800 (alto) × 555 (ancho) × 310 (profundidad)
    SUN-OCC-288SMC Gabinete de conexión cruzada de fibra óptica 26 piezas integradas Bandejas de empalme (12 núcleos/bandeja , adecuadas para adaptador cuadrado SC/FC), 10 ranuras divisorias y 5 piezas de paso de 24 núcleosBandejas de empalme incluidas; Pigtails, adaptadores y divisores NO incluidos; Material: SMC; Con base; Dimensiones (mm): 1450 (alto) × 750 (ancho) × 320 (profundidad)
    SUN-OCC-576SMC Gabinete de conexión cruzada de fibra óptica 52 piezas integradas Bandejas de empalme (12 núcleos/bandeja , adecuadas para adaptador cuadrado SC/FC), 20 ranuras divisorias y 10 piezas de paso de 24 núcleosBandejas de empalme incluidas; Pigtails, adaptadores y divisores NO incluidos; Material: SMC; Con base; Dimensiones (mm): 1450 (alto) × 750 (ancho) × 540 (profundidad)
    SUN-OCC-1152SMC Gabinete de conexión cruzada de fibra óptica 100 piezas integradas Bandejas de empalme (12 núcleos/bandeja , adecuadas para adaptador cuadrado SC/FC), 32 ranuras divisorias y 20 piezas de paso de 24 núcleosBandejas de empalme incluidas; Pigtails, adaptadores y divisores NO incluidos; Material: SMC; Con base; Dimensiones (mm): 1550 (alto) × 1460 (ancho) × 620 (profundidad)

  • ● Redes de acceso FTTH
    ● Redes de Telecomunicación
    ● Redes CATV
    ● Redes de Área Local
