Cable de fibra óptica de distribución interior SUN-IC-D

Modelo: SUN-IC-D

D-type Indoor Cable (2 ~ 24 cores)

    Características

  • Excelente rendimiento de pelado de fibra de amortiguación ajustada
  • Hilo de aramida como elemento de resistencia que proporciona buena resistencia a la tracción
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • Los cables de fibra óptica de distribución de interior SUN-IC-D de Sun Telecom utilizan fibras de φ900 µm con revestimiento ajustado como medio de comunicación óptica e hilo de aramida como elemento de refuerzo. Los cables están revestidos con una chaqueta de PVC o LSZH.
  • Normas
    Los cables de fibra óptica de distribución interior SUN- IC-D de Sun Telecom cumplen con los estándares YD/T 1258.4 e IEC60794-2-20/21

    Características de la fibra óptica
    Parámetros Especificación
    Tipo de fibra G.652 D (9/125 μm ) G651A1
    ( 50/125 μm )    		 G651A1b
    ( 62,5/125 μm )
    Atenuación ( dB/km ) @850 nm   ≤ 2.3 ≤ 2.7
    @1300 nm   ≤ 0.6 ≤ 0.6
    @1310 nm ≤0.35​
    @1550 nm ≤0.21​
    Ancho de banda ( MHz·km ) @850 nm   ≥ 500 ≥200
    @1300 nm   ≥ 500 ≥ 500
    Apertura numérica   0.200±0.015 NA 0.275±0.015 NA
    Longitud de onda de corte del cable ( nm ) ≤1260

    Especificaciones del cable
    Parámetros Especificación
    Recuento de fibra 2 4 6 8 12 24 36 48
    Fibra de amortiguación estrecha Diámetro (mm) 0.85±0.05
    Material​ PVC o LSZH
    Color​ 1 bicolor
    Miembro de fuerza Material​ Hilos de ramid
    Chaqueta exterior Material​ PVC o LSZH
    Color Amarillo (SMF);
    Naranja (OM1, OM2);
    aguamarina(OM3);
    Rojo rosa (OM4)
    Verde lima (OM5)
    Diámetro del cable (±0.5) ( mm ) 4.0 5.0​ 5.2 5.5 6.3​ 8.5 9.5 10.5
    Peso del cable ( kg/km ) 13 21 24 28 34 57 72 96
    Resistencia a la tracción ( N ) Corto plazo 440 660
    Largo plazo 130 200
    Resistencia al aplastamiento ( N/100 mm) Corto plazo 1000
    Largo plazo 200
    Radio de curvatura (mm) Dinámica 20D
    Estático 10D
    Atenuación (después del cable ( dB/km ) Fibra MM a 850 nm ≤3.5​
    Fibra MM a 1300 nm ≤1.5​
    Fibra SM a 1310 nm ≤0.4​
    Fibra SM a 1550 nm ≤0.3​
    Temperatura de funcionamiento ( °C ) -20 ~ +60
    Temperatura de almacenamiento ( °C ) -20 ~ +60

    Especificaciones del cable
    Parámetros Especificación
    Recuento de fibra 72 96 144
    Fibra de amortiguación estrecha Diámetro (mm) 0.85 ± 0.05
    Material​ PVC o LSZH
    Color​ 1 bicolor
    Subunidad de cable Diámetro ( mm ) 5,5 ± 0,2
    Material PVC oLSZH
    Miembro de fuerza hilo de aramida
    Color​ Según el tipo de fibra
    Marcas de impresión 1 #, ……, 6 # 1 #, ……, 8 # 1 #, ……, 12 #
    Miembro de fuerza central FRP + amortiguación -
    Chaqueta exterior Material​ PVC o LSZH
    Color Amarillo (SMF);
    Naranja (OM1, OM2);
    Aguamarina(OM3);
    Rojo rosa (OM4)
    Verde lima (OM5)
    Diámetro del cable ( mm ) 20,5 ± 0,5 24,5 ± 1 26,5 ± 1
    Resistencia a la tracción ( N ) Corto plazo 1500 1500 2000
    Largo plazo 800 600 1000
    Resistencia al aplastamiento ( N/100 mm) Corto plazo 1000
    Largo plazo 300
    Radio de curvatura (mm) Dinámica 20D
    Estático 10D
    Atenuación (después del cable ( dB/km ) Fibra MM a 850 nm ≤3.5​
    Fibra MM a 1300 nm ≤1.5​
    Fibra SM a 1310 nm ≤0.4​
    Fibra SM a 1550 nm ≤0.3​
    Temperatura de funcionamiento ( °C ) -20 ~ +60
    Temperatura de almacenamiento ( °C ) -20 ~ +60

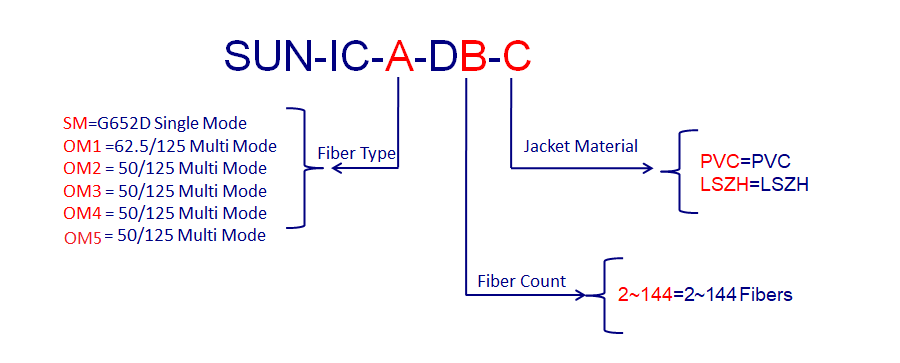

  • Ejemplo: SUN-IC-SM-D08-PVC- I
    Tipo D; SM 9/125um, G652D; 8 fibras; fibra con revestimiento ajustado de PVC de 0.9 mm; chaqueta exterior de PVC

    SUN-IC-SM-D96-LSZH- I
    Tipo D; SM 9/125um, G652D; 96 fibras; cable de subunidad de 5,5 mm; chaqueta exterior de LSZH
  • ● Distribución de cables en interiores
    ● Distribución de cable troncal en edificio
