Posición: La página inicial > Products > Componentes Pasivos de Fibra Óptica > Conmutadores de Fibra Óptica (FOS)

1 ×N Bruja óptica

Modelo: SUN-FSW-1 x N

Más de 128 canales; Baja pérdida, alta fiabilidad; Interfaz paralela (TTL); Diseño modular

    Características

  • Más de 128 canales
  • Baja pérdida, alta confiabilidad
  • Interfaz paralela (TTL)
  • Diseño modular
  • Sin epoxi en la trayectoria óptica
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • El conmutador de fibra óptica de Sun Telecom es un dispositivo con capacidad para conmutar canales ópticos. Se utiliza en el sistema de control de canal óptico, LAN, cambio de fuente de luz/detector, y cambio de protección de la red, etc.

  • Especificaciones ópticas :
    Tipo DOM -FWS-1xN
    Pérdida de inserción (dB) 1 45 88
    Típico: 1,2 Máx .: 1,5 Típico: 1,2 Máx .: 1,5 Típico: 1,2 Máx.: 1,5
    Rango de longitud de onda (nm) 850 ± 40 / 1300 ± 40 1260 ~ 1650
    Longitud de onda de operación (nm) 850/1300​ 1310/1550
    Pérdida de retorno (dB) SM≥5 0 ; MM≥30
    Diafonía (dB) ≤ -55
    PDL (dB) ≤0,05
    Sonido de baja frecuencia (dB)                        ≤0,25
    TDL (dB)         ≤0,25
    Repetibilidad (dB) ≤±0,0 5
    Tiempo de conmutación (ms) ≤10 (tiempo de cambio de secuencia del canal adyacente)
    Vida útil > 10 7 veces
    Potencia de transmisión (mW) ≤500
    Temperatura de funcionamiento ( °°C ) - 20 ~ +70
    Temperatura de almacenamiento ( °C ) - 4 0 ~ + 85
    Humedad relativa 5 % ~ 95%
    Dimensiones (mm) 135 x 40 x 32 (N ≤ 4) 135 x 64 x 32 (N ≤ 12)
    184 x 78 x 36 (N ≤ 16) 184 x 78 x 66 (N ≤ 45)
    184 x 156 x 66 (N ≤ 88) 184 x 220 x 66 (N ≤ 128)
    140 x 77,5 x 32 (N ≤ 16) 140 x 77,5 x 64 (N ≤ 32)


    Configuraciones de PIN : Conector macho DB-9 (máx. 1 x 16 )

           N.º de pin Nombre de la señal E/S Descripción
    1 D0 Aporte TTL, bit de selección de canal de salida 0
    2 D1​ Aporte TTL, bit 1 de selección de canal de salida
    3 D2​ Aporte TTL, bit 2 de selección de canal de salida
    4 D3​ Aporte TTL, bit 3 de selección de canal de salida
    5 /REINICIAR Aporte TTL, restablecimiento de nivel bajo al canal 0. Nivel alto
    Significa que los bits de selección de canal son efectivos
    6 /LISTO Producción TTL, Listo (Alto=no listo, Bajo=listo)
    7 ERROR Producción​ TTL, Error (Alto=Error, Bajo=Sin error)
    8 Tierra Aporte Suelo
    9 +5 VCC Aporte Fuente de alimentación de 5,0 ± 5 % VCC (máximo 55,0 mA)


    Configuraciones de PIN : Conector macho DB -15 (Máx . 1x32 )

           N.º de pin Nombre de la señal E/S Descripción
    2 D0 Aporte TTL, bit de selección de canal de salida 0
    3 D1​ Aporte TTL, bit 1 de selección de canal de salida
    4 D2​ Aporte TTL, bit 2 de selección de canal de salida
    5 D3​ Aporte TTL, bit 3 de selección de canal de salida
    6 D4 Aporte TTL, bit 4 de selección de canal de salida
    11 /REINICIAR Producción TTL, restablecimiento de nivel bajo al canal 0. Nivel alto
    Significa que los bits de selección de canal son efectivos
    7 /LISTO Producción​ TTL, Listo (Alto=no listo, Bajo=listo)
    8 ERROR Aporte TTL, Error (Alto=Error, Bajo=Sin error)
    1,9 Tierra Aporte Suelo
    15 +5 VCC Aporte Fuente de alimentación de 5,0 ± 5 % VCC (máximo 50 mA)
    12 Máquina virtual Aporte Fuente de alimentación de 5,0 ± 5 % VCC (máximo 500 mA)
    10, 13, 14 N / A


    Configuraciones de PIN : Conector macho DB -25 (Máx . 1x128 )

           N.º de pin Nombre de la señal E/S Descripción
    15 D0 Aporte TTL, bit de selección de canal de salida 0
    16 D1​ Aporte TTL, bit 1 de selección de canal de salida
    17 D2​ Aporte TTL, bit 2 de selección de canal de salida
    18 D3​ Aporte TTL, bit 3 de selección de canal de salida
    19 D4 Aporte TTL, bit 4 de selección de canal de salida
    20 D5 Aporte TTL, bit 5 de selección de canal de salida
    21 D6 Aporte TTL, bit 6 de selección de canal de salida
    22 /REINICIAR Aporte TTL, restablecimiento de nivel bajo al canal 0. Nivel alto
    Significa que los bits de selección de canal son efectivos
    2 /LISTO Producción​ TTL, Listo (Alto=no listo, Bajo=listo)
    3 ERROR Producción​ TTL, Error (Alto=Error, Bajo=Sin error)
    1,10,14,23 Tierra Aporte Suelo
    12,25 +5 VCC Aporte Fuente de alimentación de 5,0 ± 5 % VCC (máximo 50 mA)
    13 Máquina virtual Aporte de 5,0 ± 5 % o 12,0 ± 5 % VCC ,
    N<45 Suministro de corriente máxima 500 mA
    N<88 Suministro de corriente máxima 750 mA
    N<128 Suministro de corriente máxima 1000 mA
    11,24
    4,5,6,7,8,9 N / A


    Tabla de selección de canales

    Dimensiones











  • Información para pedidos : SUN-F SW-1 X NABC-DE-F -H
    norte A B do D mi F
    Canal Modo Longitud de onda
    (Nuevo Méjico)
    Tipo de fibra Diámetro de la fibra Longitud de la fibra Conector
    N = 1, 2, 3… S:SM
    MMM
    85:850
    13: 1310
    15: 1550
    1315:1310/1550
    X: Otro
    5:50/125
    6:62.5/125
    9: 9/125
    X: Otro
    90 0 :900um;
    2:2,0 mm
    3: 3,0 mm
    X: Otro
    L1 :1,0 m
    X: Otro
    Ninguno
    F C : FC/PC
    AFC : FC/APC
    S C : SC/PC
    ASC : SC / APC
    S T : ST/PC
    A S T : ST/APC
    L C : LC/PC
    ALC : LC / APC
    X: Otro
      H
      Dimensión

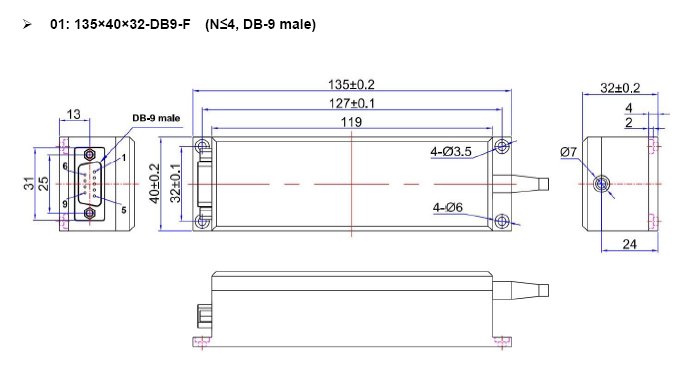

      01:135x40x32-DB9-F
    02:135x64x32-DB9

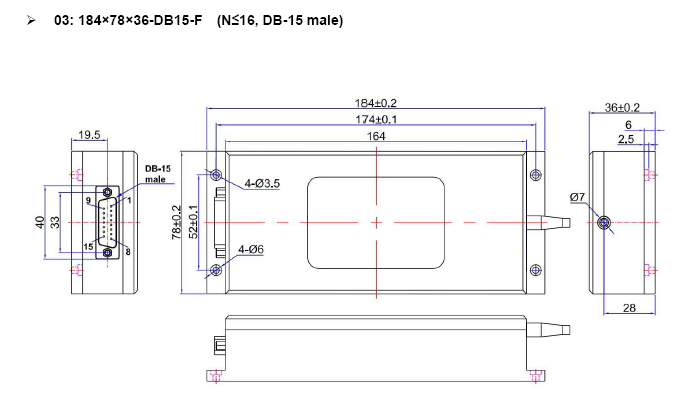

    03:184x78x36-DB15-F

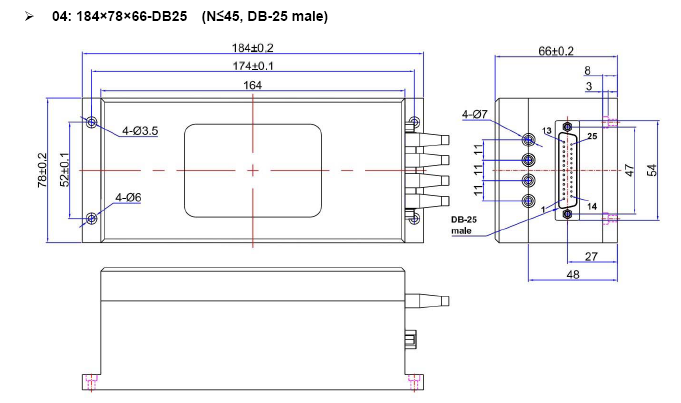

    04:184x78x66-DB25

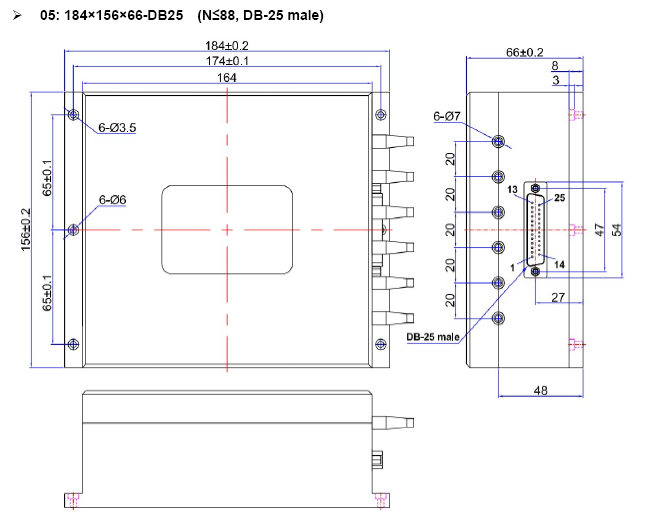

    05:184x156x66-DB25

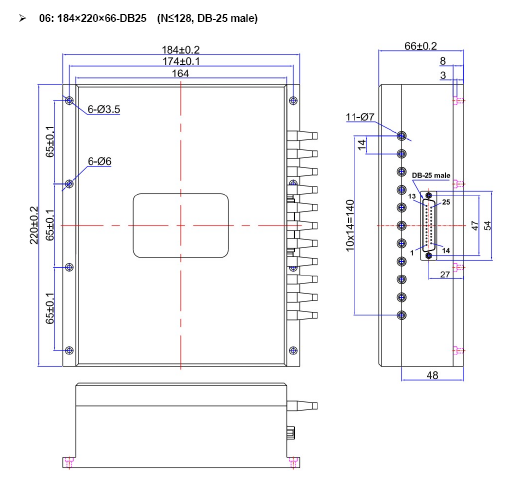

    06:184x220x66-DB25

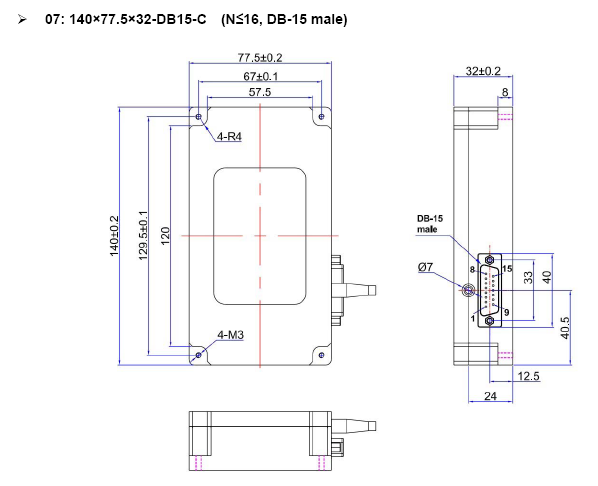

    07:140x77.5x32-DB15-C

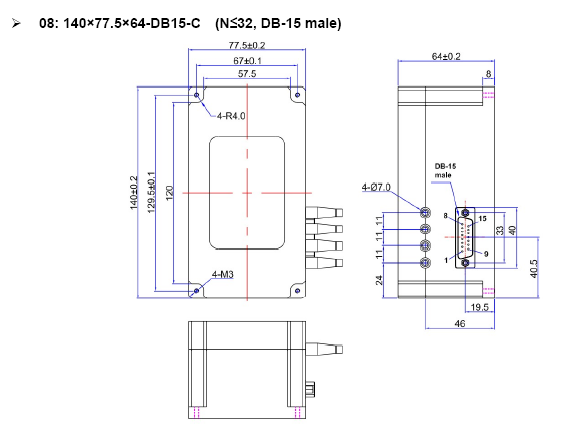

    08:140x77.5x64-DB15-C
    X:Otros




  • ● Remote Monitoring in Optical Network
    ● Testing of Fiber, Optical Component
    ● Ring Network
