Conector de fibra óptica

Posición: La página inicial > Products > Componentes Pasivos de Fibra Óptica > Conectores de Fibra Óptica

Modelo:

LC / SC / FC / ST / E2000, SM / MM, APC / UPC, baja pérdida de inserción, alta pérdida de retorno, no ensamblado, preensamblado

Características

Baja pérdida de inserción y alta pérdida de retorno
Excelente intercambiabilidad y repetibilidad.
Alineación de alta precisión

Descripción
Especificaciones
Información sobre pedidos
Aplicación
Preguntas
Video Products

Sun Telecom suministra diversos tipos de conectores de fibra óptica monomodo y multimodo con baja pérdida de inserción y alta pérdida de retorno para FC, SC, ST, LC, MTRJ, MPO y otros conectores . Se utilizan ampliamente en latiguillos de fibra óptica , cajas de terminales y otras comunicaciones de fibra óptica.

1. Virola cerámica de fibra óptica (CCTC)

No.	Diámetro exterior (mm)	SM/MM	UPC/APC	Apertura de la férula (μm)	Concentricidad (μm)	Longitud de la brida (mm)
1	Ф1.25	SM	PC/UPC	125,5~126,5	≤1	6.86
1	Ф1.25	MM	Virola	125.5-128	≤4	6.86
2	F2.5	SM	PC/UPC	125,5~126,5	≤1	SC/FC: 8,05 o 15,4 ¹ CALLE: 22
		SM	Vehículo blindado de transporte de personal	125,5~126,5	≤1
		MM	Virola	125,5~128	≤4

Nota :

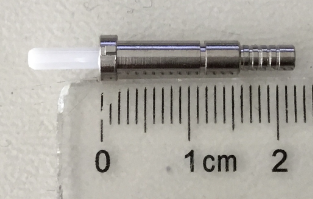

1. La férula del conector SC/FC ensamblado está equipada con una brida de 15,4 mm ( imagen inferior izquierda ) , mientras que la férula del conector SC/FC sin ensamblar está equipada con una brida de 8,05 mm ( imagen inferior central ) .

Brida SC/FC de 15,4 mm Brida SC/FC de 8,05 mm Brida ST de 22 mm

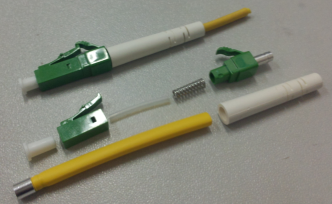

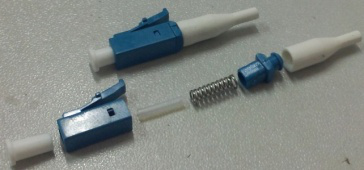

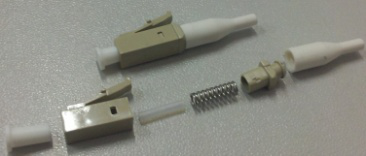

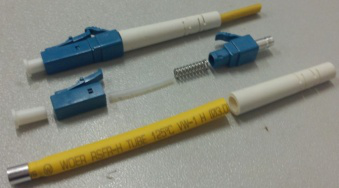

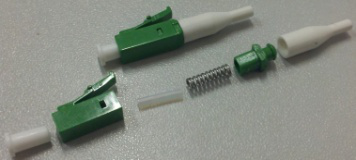

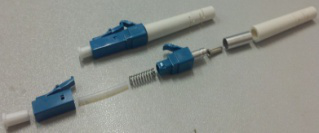

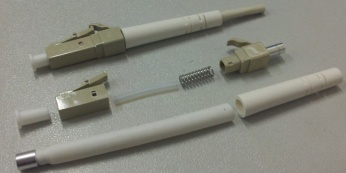

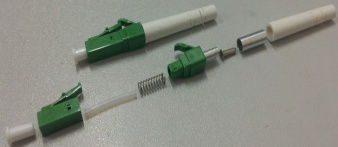

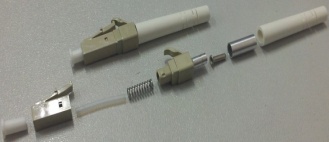

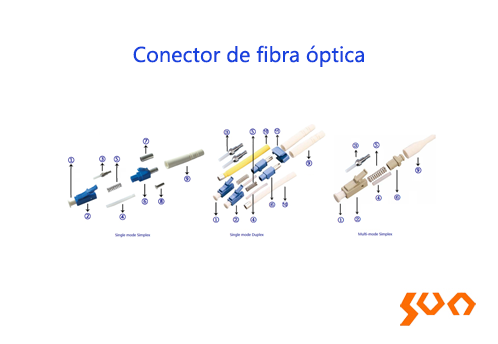

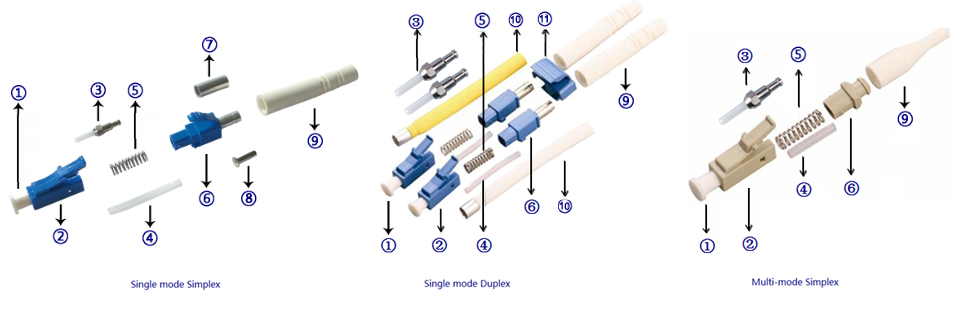

2. Conectores LC

Piezas materiales		LC 3.0	LC 2.0	LC 0.9 Simplex
1	Tapa antipolvo	PÁGINAS	PÁGINAS	PÁGINAS
2	Alojamiento	Isla del Príncipe Eduardo	Isla del Príncipe Eduardo	Isla del Príncipe Eduardo
3	Virola de 1,25 mm con brida	Cerámico	Cerámico	Cerámico
4	Tubo transparente	Educación física	Educación física	Educación física
5	Resorte.	SUS 304	SUS 304	SUS 304
6	Tapón Simplex ¹	PEI+AI5053	PEI+AI5053	PEI+AI5053
7	Anillo de engarce ²	AI5053	/	/
8	Remache ³	H62	/	/
9	Bota ⁴	TPV (3,0 mm), L28,5 mm	TPV (2,0 mm), L28,5 mm	TPV (0,9 mm), L16 mm
10	Tubo termorretráctil con anillo de engarce ⁵	/	PEI+AI5053	/
11	Clip de conector dúplex ⁶	Isla del Príncipe Eduardo	Isla del Príncipe Eduardo	/
Código postal Único
Vehículo blindado de transporte de personal
MM

Notas:

Los topes son diferentes para simplex y dúplex.
No hay anillos de engarce para conectores LC de tipo dúplex y multimodo.
No hay remaches para conectores LC de tipo dúplex y multimodo.
Las botas varían de 3,0 mm, 2,0 mm y 0,9 mm.
El tubo termorretráctil es solo para conectores LC de 2,0 mm.
El clip del conector dúplex es solo para conectores LC de tipo dúplex.

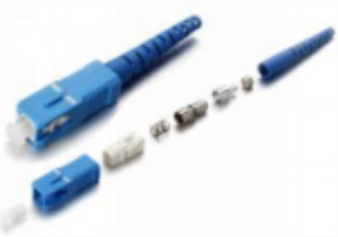

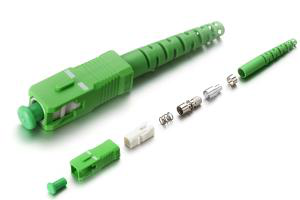

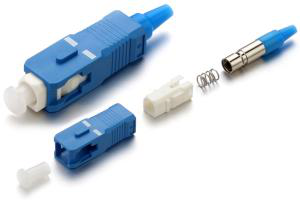

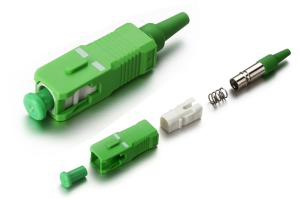

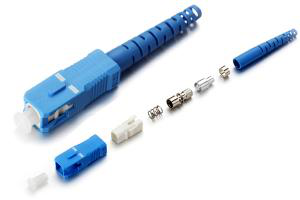

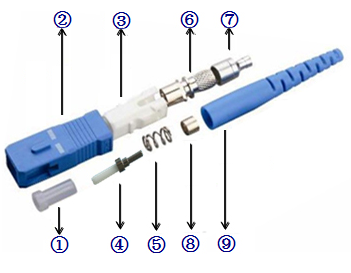

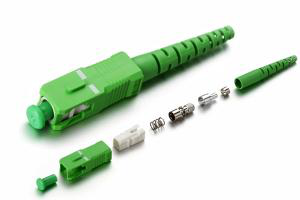

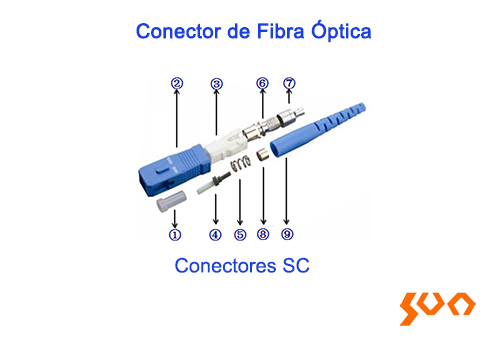

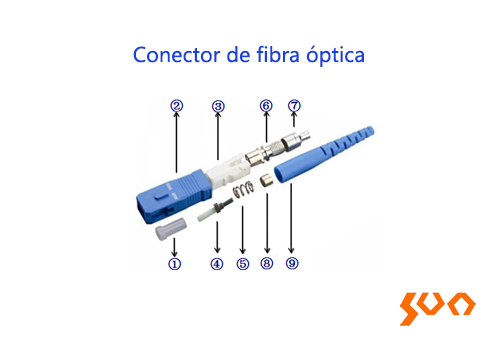

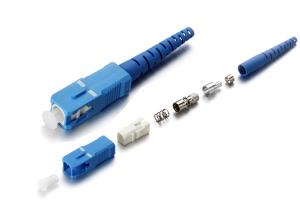

3. Conectores SC

Piezas materiales		SC 3.0	SC 2.0	SC 0.9
1	Tapa antipolvo	LDPE	LDPE	LDPE
2	Alojamiento	PBT	PBT	PBT
3	Marco de enchufe	PBT	PBT	PBT
4	Virola de 2,5 mm con brida	Cerámico	Cerámico	Cerámico
5	Primavera	SUS 304	SUS 304	SUS 304
6	Tapón Simplex ¹	CU	CU	CU
7	Anillo de engarce grande ²	AI6061	AI6061	/
8	Anillo de engarce pequeño ³	H65	H65	/
9	Bota ⁴	TPV (3,0 mm), L40 mm	TPV (2,0 mm), L40 mm	TPV (0,9 mm), L16 mm
Código postal Único
Vehículo blindado de transporte de personal

Notas:

Los topes son los mismos para los conectores SC de 3,0 mm y 2,0 mm, y son diferentes para los de 0,9 mm.
Los anillos de engarce grandes son diferentes para 3,0 mm y 2,0 mm.
Los anillos de engarce pequeños son diferentes para 3,0 mm y 2,0 mm, y no hay ningún anillo de engarce pequeño para 0,9 mm.
Las botas varían de 3,0 mm, 2,0 mm y 0,9 mm.

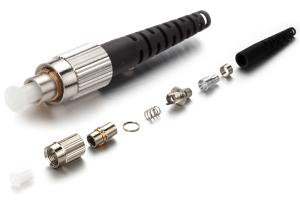

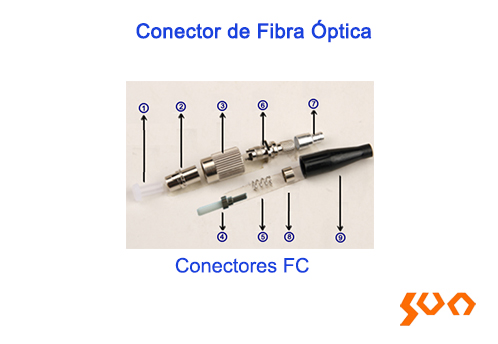

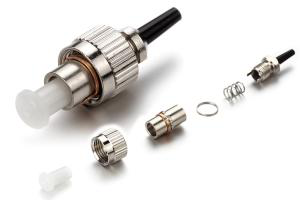

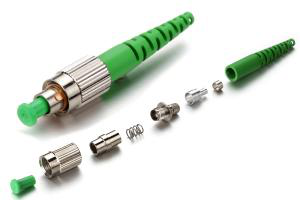

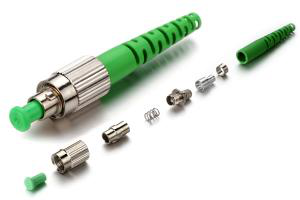

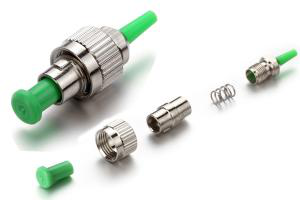

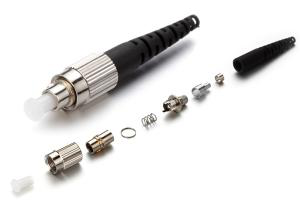

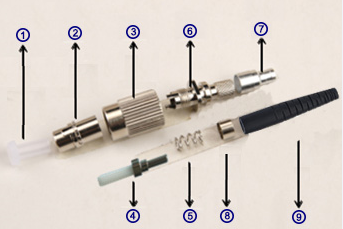

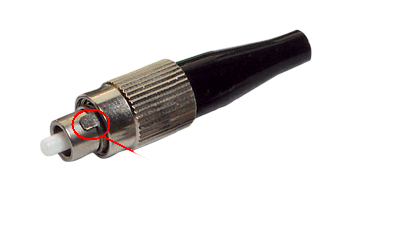

4. Conectores FC

Narrow key
1.95~2.05mm

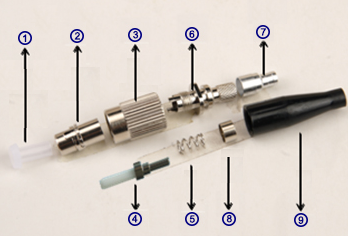

Piezas materiales		FC 3.0	FC 2.0	FC 0.9
1	Tapa antipolvo	LDPE	LDPE	LDPE
2	Marco de enchufe	Ajustable: H59 Fijo: aleación de zinc	Ajustable: H59 Fijo: aleación de zinc	H59
3	Tuerca	H59	H59	H59
4	Virola de 2,5 mm con brida	Cerámico	Cerámico	Cerámico
5	Primavera	SUS 304	SUS 304	SUS 304
6	Tapón Simplex ¹	H59 (Ajustable y aleación de zinc)	H59 (Ajustable y aleación de zinc)	H59
7	Anillo de engarce grande ²	AI6061	AI6061	/
8	Anillo de engarce pequeño ³	H65	H65	/
9	Bota ⁴	TPV (3,0 mm), L44 mm	TPV (2,0 mm), L44 mm	TPV (0,9 mm)
Código postal Único
Vehículo blindado de transporte de personal

Notas:

Los topes son iguales para los conectores FC de 3,0 mm y 2,0 mm, y diferentes para los de 0,9 mm. También son diferentes para los conectores APC y UPC. Los conectores UPC pueden ser ajustables o fijos , mientras que los APC solo pueden ser fijos .

Código UPC:

APC:

Marco de tapón ajustable (H59) y tope ajustable Marco de tapón fijo (aleación de zinc) y tope fijo

Los anillos de engarce grandes son diferentes para 3,0 mm y 2,0 mm.
Los anillos de engarce pequeños son diferentes para 3,0 mm y 2,0 mm, y no hay ningún anillo de engarce pequeño para 0,9 mm.
Las botas varían de 3,0 mm, 2,0 mm y 0,9 mm.

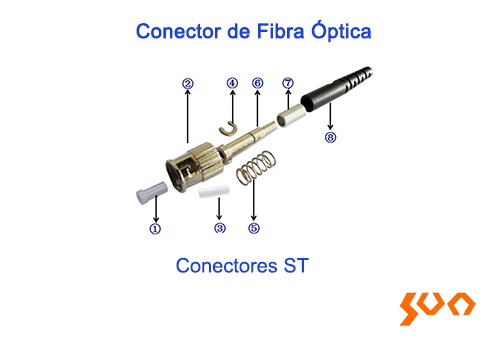

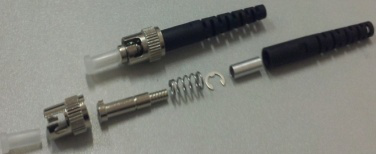

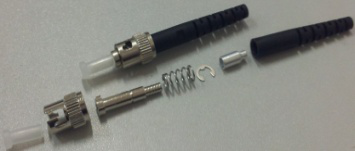

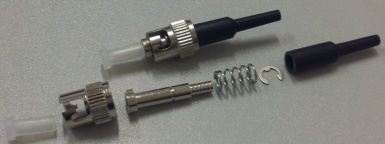

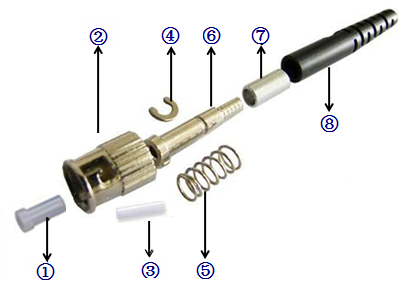

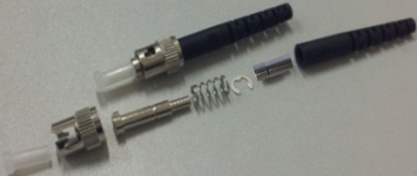

5. Conectores ST

Material Regiones		ST 3.0	ST 2.0	ST 0.9
1	Tapa antipolvo	LDPE	LDPE	LDPE
2	Tapón ¹	H59	H59	H59
3	Virola de 2,5 mm sin brida	Cerámico	Cerámico	Cerámico
4	Anillo tipo C	SUS 304	SUS 304	SUS 304
5	Primavera	SUS 304	SUS 304	SUS 304
6	Tuerca de acoplamiento	H59	H59	H59
7	Anillo de engarce ²	AI5053 (3,0 mm)	AI5053 (2,0 mm)	/
8	Arranque ³	TPV (3,0 mm), L40 mm	TPV (2,0 mm), L40 mm	TPV (0,9 mm), L26 mm
9	Remache	H65 (3,0 mm)	/	/
Código postal Único

Notas:

El tapón que proporcionamos es del tipo de cierre de bayoneta abierto .
Los anillos de engarce son diferentes para los conectores ST de 3,0 mm y 2,0 mm, y para 0,9 mm no hay anillo de engarce.
Las botas varían entre conectores ST de 3,0 mm, 2,0 mm y 0,9 mm.

6. Colores para los componentes del conector

Parámetros		Especificación
		Tapa antipolvo	Alojamiento	Bota	Clip dúplex
LC (0,9, 2,0, 3,0)	SM UPC	Blanco	Azul	Blanco	Azul
	SM APC		Verde	Blanco	Verde
	OM1 y OM2 UPC		Beige	Blanco	Beige
	OM3 UPC		Agua	Agua	Agua
	OM4 UPC		Violeta	Violeta	Violeta
	OM 5 UPC		Verde lima	Verde lima	Verde lima
CAROLINA DEL SUR (0,9, 2,0, 3,0)	SM UPC	Transparente	Azul	Azul	Azul
	SM APC	Verde	Verde	Verde	Verde
	OM1 y OM2 UPC	Transparente	Beige	Beige	Beige
	OM3 UPC		Agua	Agua	Agua
	OM4 UPC		Violeta	Violeta	Violeta
	OM 5 UPC		Verde lima	Verde lima	Verde lima
FC (0,9, 2,0, 3,0)	SM UPC	Transparente	Color metalizado	Negro	N / A
	SM APC	Verde		Verde
	MM UPC	Transparente		Negro
CALLE (0,9, 2,0, 3,0)	SM UPC	Transparente	Color metalizado	Negro	N / A
	SM APC	Verde		Verde
	MM UPC	Transparente		Negro

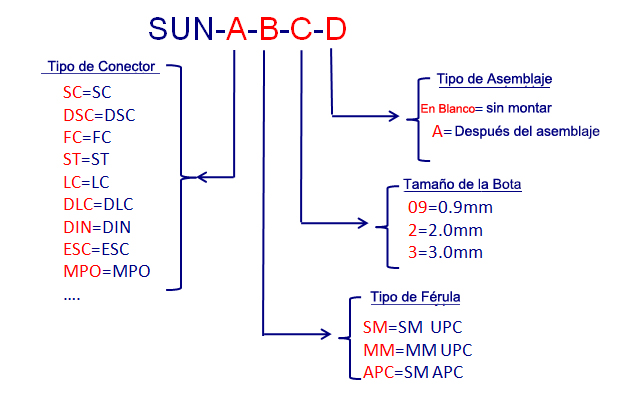

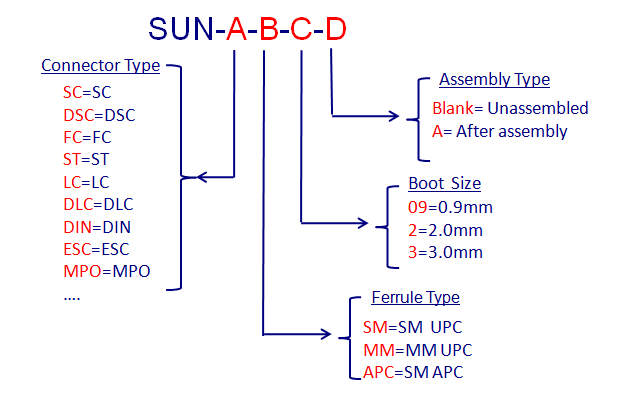

Ejemplo: SUN-SC-SM-2-A
SC/UPC, SM, simplex; casquillo de cerámica (CCTC, con brida metálica de 15,4 mm), carcasa azul, tapa transparente, funda azul de 2,0 mm; después del montaje
