Posición:
La página inicial >
Products
> Componentes Pasivos de Fibra Óptica
> Puente previo de conexión
| Parámetros | Especificación | ||
| Antes del cable | Después del cable | ||
| Tipo de fibra | SM G657A2 | ||
| Diámetro del campo modal (μm) | 8,6~9,2 ± 0,4 ( a 1310 nm ) | ||
| Diámetro del revestimiento (um) | 12 5 ± 0,7 | ||
| Diámetro del recubrimiento (um) | 245 ± 10 | ||
| Error de concentricidad del núcleo (um) | ≤0,5 | ||
| Revestimiento No circularidad (%) | ≤ 1.0 | ||
| Longitud de onda de dispersión cero ( nm) | 1300~1324 | ||
| Longitud de onda de corte del cable (nm) | ≤ 1260 | ||
| Atenuación de fibra (dB/km) | a 1310 nm | ≤0,3 5 | ≤0.4 |
| a 1550 nm | ≤0.21 | ≤0.3 | |
| Pérdida por flexión macro (dB) | de 7,5 mm, 1 vuelta | ≤0,5 a 1550 nm | |
| de 7,5 mm, 1 vuelta | ≤1,0 a 1625 nm | ||
| de 10 mm, 1 vuelta | ≤0,1 a 1550 nm | ||
| de 10 mm, 1 vuelta | ≤0,2 a 1625 nm | ||
| de 15 mm, 10 vueltas | ≤0,03 a 1550 nm | ||
| de 15 mm, 10 vueltas | ≤0,1 a 1625 nm | ||

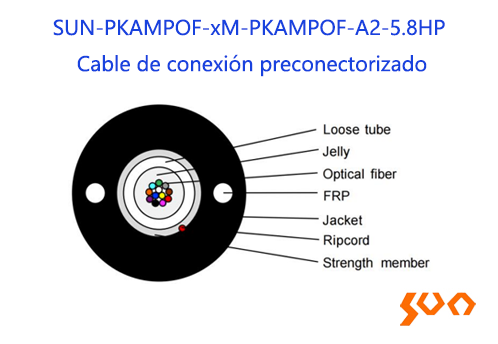

| Parámetros | Presupuesto | |
| Recuento de fibra | 1 2 | |
| Tubo suelto | Material | PBT |
| Diámetro (mm) | 2,0 ± 0,1 | |
| Color | Blanco | |
| Material bloqueador de agua | Gelatina bloqueadora de agua | |
| elemento de resistencia | FRP + Hilo de vidrio bloqueador de agua | |
| Número de Ripcord (unidades) | 1 | |
| Chaqueta exterior | Material | HDPE |
| Color | Negro | |
| Diámetro nominal del cable (mm) | 5.8 ± 0,3 | |
| Resistencia a la tracción (N) | Corto plazo | 1350 |
| Largo plazo | 400 | |
| Resistencia al aplastamiento (N/100 mm) | Corto plazo | 2 200 |
| Largo plazo | 1 100 | |
| mínimo ( m m) | Dinámica | 20D |
| Estático | 10D | |
| Atenuación del cable (dB/KM) | A 1310 nm | ≤ 0.4 |
| A 1550 nm | ≤ 0.3 | |
| Temperatura de funcionamiento ( °C ) | -40~+ 70 | |
| Temperatura de almacenamiento ( °C ) | -40~+ 70 | |

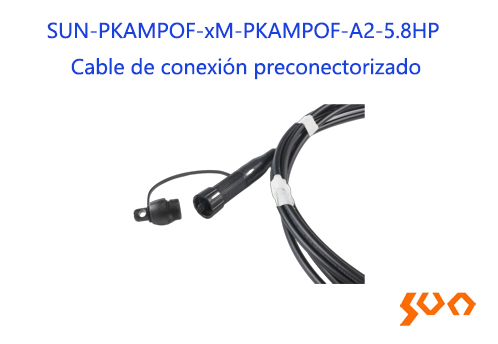

| Parámetros | Presupuesto | |
| Tipo de conector | Lado A | Tipo K MPO/APC hembra |
| Lado B | Tipo K MPO/APC hembra | |
| Pol aridad | Véase la nota 1 | |
| Pérdida de inserción (dB) | ≤0,35 | |
| Pérdida de retorno (dB) | ≥55 | |
| Longitud (m) | A petición | |
| Tolerancia (m) | 0~+0.1 , L ≤10, 0~+0,2 , 10 ~20 , 1 %×L , L ≥ 20 , L= longitud del cable de conexión |
|
| Rango de temperatura ( °C ) | -20~+60 | |
| Yo PG rade | Yo P68 | |
SUN-PJSC-xM-PJSC-A2-5FRL Cable de conexión preconectorizado o pigtail
Modelo: SUN-PJSC-xM-PJSC-A2-5FRL
Features
Vaina retardante de llama, de baja emisión de humo y cero halógenos (LSZH) Estructura sencilla , ligera y flexible.
SUN-PJSC-xM-PJSC-A2-25W Pre-conectorizado Cable de conexión o pigtail (GJYXCH)
Modelo: SUN- PJSC - xM -PJSC- A2 -25W
Features
Buena resistencia al aplastamiento garantizada por un miembro de resistencia paralelo Buena resistencia a la tracción garantizada por alambre de acero. Vaina de baja emisión de humo y cero halógenos (LSZH) Estructura sencilla , ligera y flexible.
SUN-PJSC-xM-PJSC-A2-23W Cable de conexión preconectorizado o pigtail (GJXH)
Modelo: SUN-PJSC-xM-PJSC-A2-23W
Features
Buena resistencia al aplastamiento garantizada por un miembro de resistencia paralelo Buena resistencia a la tracción garantizada por alambre de acero. Vaina de baja emisión de humo y cero halógenos (LSZH) Estructura simple, ligera y flexible.
SUN-PKSC-xM-PKSC-A2-5L Cable de conexión preconectorizado o pigtail
Modelo: SUN-PKSC-xM-PKSC-A2-5L
Features
Vaina de baja emisión de humo y cero halógenos (LSZH) Estructura sencilla, ligera y flexible.
SUN-PKSC-xM-PKSC-A2-23W Cable de conexión o pigtail preconectorizado (GJXH)
Modelo: SUN-PKSC-xM-PKSC-A2-23W
Features
Buena resistencia a la compresión garantizada por un miembro de resistencia paralelo Buena resistencia a la tracción garantizada por alambre de acero Vaina de baja emisión de humo y cero halógenos (LSZH) Estructura simple, liviana y flexible
