| Parámetros | Especificación | ||
| Antes del cable | Después del cable | ||
| Tipo de fibra | SM G657A2 | ||
| Diámetro del campo modal (μm) | 8,6~9,2 ± 0,4 ( a 1310 nm ) | ||
| Diámetro del revestimiento (μm) | 12 5 ± 0,7 | ||
| Diámetro del recubrimiento (μm) | 245 ± 10 | ||
| Error de concentricidad del núcleo (μm) | ≤0,5 | ||
| Revestimiento No circularidad (%) | ≤ 1.0 | ||
| Longitud de onda de dispersión cero ( nm) | 1300~1324 | ||
| Longitud de onda de corte del cable (nm) | ≤ 1260 | ||
| Atenuación de fibra (dB/km) | a 1310 nm | ≤0,3 5 | ≤0.4 |
| a 1550 nm | ≤0.21 | ≤0.3 | |
| Pérdida por flexión macro (dB) | de 7,5 mm, 1 vuelta | ≤0,5 a 1550 nm | |
| de 7,5 mm, 1 vuelta | ≤1,0 a 1625 nm | ||
| de 10 mm, 1 vuelta | ≤0,1 a 1550 nm | ||
| de 10 mm, 1 vuelta | ≤0,2 a 1625 nm | ||
| de 15 mm, 10 vueltas | ≤0,03 a 1550 nm | ||
| de 15 mm, 10 vueltas | ≤0,1 a 1625 nm | ||

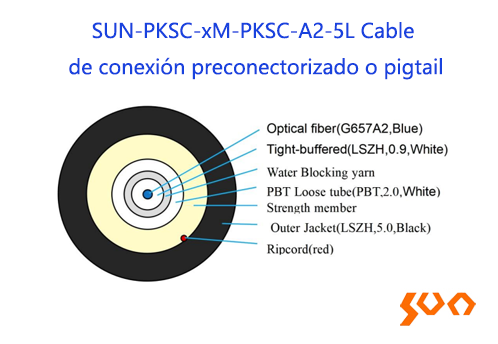

| Parámetros | Presupuesto | |
| Recuento de fibra | 1 , color azul | |
| Fibra con amortiguación apretada | Material de amortiguación | LSZH |
| Diámetro (mm) | 0,9 ± 0,05 | |
| Color | Blanco | |
| Tubo suelto | Material | PBT |
| Diámetro (mm) | 2,0 ± 0,1 | |
| Color | Blanco | |
| Material bloqueador de agua | Hilo bloqueador de agua | |
| Material del elemento de resistencia | A ra mid + Hilo de vidrio que bloquea el agua | |
| Número de Ripcord (unidades) | 1 | |
| Chaqueta exterior | Material | LSZH |
| Espesor (mm) | ≥0,7 | |
| Color | Negro | |
| Diámetro nominal del cable (mm) | 5,0 ±0,1 | |
| Resistencia a la tracción (N) | Corto plazo | 800 (5 minutos), 800 (2 minutos) |
| Largo plazo | 400 | |
| Resistencia al aplastamiento (N/100 mm) | Corto plazo | 1 200 |
| Largo plazo | 5 00 | |
| mínimo ( m m) | Dinámica | 20D |
| Estático | 10D | |
| Atenuación del cable (dB/KM) | A 1310 nm | ≤ 0.4 |
| A 1550 nm | ≤ 0.3 | |
| Temperatura de funcionamiento ( °C ) | - 20 ~ + 70 | |
| Temperatura de almacenamiento ( °C ) | - 20 ~ + 70 | |
| Parámetros | Presupuesto | |
| Tipo de conector | Lado A | Conector preconectorizado tipo K (SC/UPC o SC/APC) |
| Lado B | reconectado tipo K p (SC/UPC o SC/APC) o extremo abierto | |
| Pérdida de inserción (dB) | ≤0,3 | |
| Pérdida de retorno (dB) | ≥ 50 (UPC); ≥60 (APC) | |
| Longitud (m) | A petición | |
| Tolerancia (m) | 0~+0.1 , L ≤10, 0~+0,2 , 10 ~20 , 1 %×L , L ≥ 20 , L= longitud del cable de conexión |
|
| Rango de temperatura ( °C ) | -20~+60 | |
| Grado IP | Yo P68 | |
SUN-PKSC-xM-PKSC-A2-23W Cable de conexión o pigtail preconectorizado (GJXH)
Modelo: SUN-PKSC-xM-PKSC-A2-23W
Features
Buena resistencia a la compresión garantizada por un miembro de resistencia paralelo Buena resistencia a la tracción garantizada por alambre de acero Vaina de baja emisión de humo y cero halógenos (LSZH) Estructura simple, liviana y flexible
SUN-PKSC-xM-PKSC-A2-25W Cable de conexión o pigtail preconectorizado (GJYXCH)
Modelo: SUN-PKSC-xM-PKSC-A2-25W
Features
Buena resistencia a la compresión garantizada por el miembro de resistencia paralelo Buena resistencia a la tracción garantizada por alambre de acero. Vaina de baja emisión de humo y cero halógenos (LSZH) Estructura simple, ligera y flexible

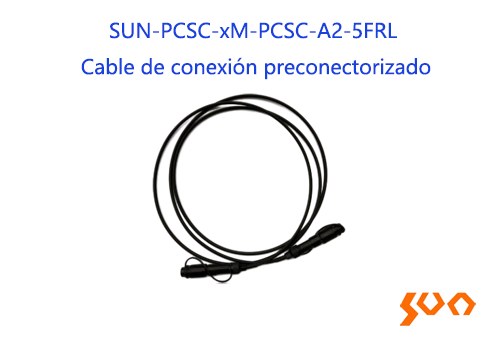

SUN-PCSC-xM-PCSC-A2-5FRL Cable de conexión preconectorizado
Modelo: SUN-PCSC-xM-PCSC-A2-5FRL
Features
Vaina ignífuga de baja emisión de humo y cero halógenos (LSZH) Estructura sencilla , ligera y flexible.

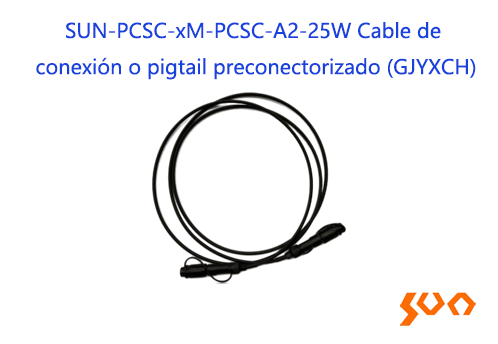

SUN-PCSC-xM-PCSC-A2-25W Cable de conexión o pigtail preconectorizado (GJYXCH)
Modelo: SUN-PCSC-xM-PCSC-A2-25W
Features
Buena resistencia a la compresión garantizada por el miembro de resistencia paralelo Buena resistencia a la tracción garantizada por alambre de acero. Vaina de baja emisión de humo y cero halógenos (LSZH) Estructura simple, ligera y flexible
SUN-PCASC-xM-PCASC-A2-23W Cable de conexión o pigtail preconectorizado (GJXH)
Modelo: SUN-PCASC-xM-PCASC-A2-23W
Features
Buena resistencia a la compresión garantizada por el miembro de resistencia paralelo Buena resistencia a la tracción garantizada por alambre de acero. Vaina de baja emisión de humo y cero halógenos (LSZH) Estructura simple, ligera y flexible.
