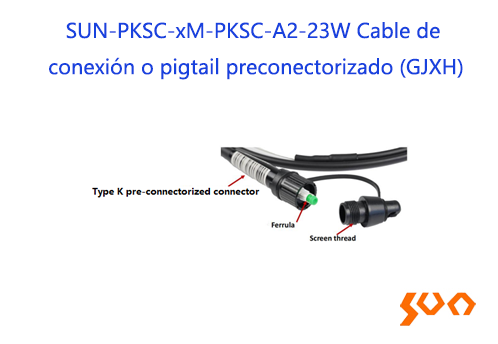

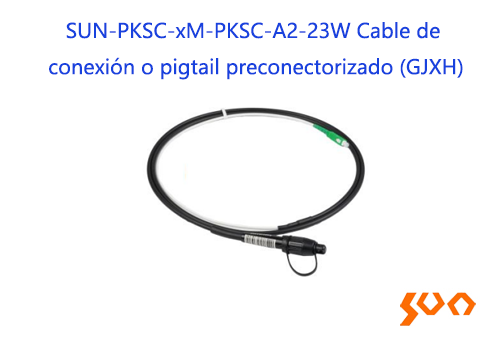

SUN-PKSC-xM-PKSC-A2-23W Cable de conexión o pigtail preconectorizado (GJXH)

Modelo: SUN-PKSC-xM-PKSC-A2-23W

    Características

  • Buena resistencia a la compresión garantizada por un miembro de resistencia paralelo
  • Buena resistencia a la tracción garantizada por alambre de acero
  • Vaina de baja emisión de humo y cero halógenos (LSZH)
  • Estructura simple, liviana y flexible
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • 　
    1.  Características de la fibra óptica (ITU-T G657A2)
    Parámetros Especificación
    Antes de Cable Después de Cable
    Tipo de fibra SM G657A2
    Diámetro del campo modal (μm) 8.6~9.2±0.4 (@1310nm)
    Diámetro de revestimiento (um) 125±0.7
    Diámetro de recubrimiento (um) 245±10
    Error de concentricidad central (um) ≤0.5
    Revestimiento No circularidad (%) ≤1.0
    Longitud de Ondas de Dispersión Cero (nm) 1300~1324
    Longitud de onda de corte de cable (nm) ≤1260
    Atenuación de fibra (dB/km) @ 1310nm ≤0.35 ≤0.4
    @ 1550nm ≤0.21 ≤0.3
    Pérdida por macrocurvatura (dB) Radio de 7.5 mm, 1 vuelta ≤0.5 @1550nm
    Radio de 7.5 mm, 1 vuelta ≤1.0 @1625nm
    Radio de 10 mm, 1 vuelta ≤0.1 @1550nm
    Radio de 10 mm, 1 vuelta ≤0.2 @1625nm
    Radio de 15 mm, 10 vueltas ≤0.03 @1550nm
    Radio de 15 mm, 10 vueltas ≤0.1 @1625nm

    1.  Especificaciones del cable
    Parámetros Especificaciones
    Conteo de fibra 1
    Miembro de refuerzo Material Steel Wire
    Número 2
    Diámetro (mm) 0.4
    Chaqueta exterior Material LSZH
    Color Black
    Dimensión nominal del cable (mm) (An×Al) (2.0±0.1) x (3.0±0.1)
    Resistencia a la tracción (N) Corto Plazo 200
    Largo Plazo 100
    Resistencia a la compresión (N/100mm) Corto Plazo 1000
    Largo Plazo 300
    Radio de Curvatura Mínimo (mm) Dinámica 60
    Estática 30
    Atenuación de Cable (dB/KM) A 1310nm ≤0.4
    A 1550nm ≤0.3
    Temperatura de operación (°C) -20 ~ +60
    Temperatura de almacenamiento (°C) -20 ~ +60

    1. Especificación del cable de conexión/pigtail
    Parámetros Especificaciones
    Tipo de conector Lado A Conector preconectorizado tipo K (SC/UPC o SC/APC)
    Lado B Conector pre-conectado Tipo K (SC/UPC o SC/APC) o extremo abierto
    Pérdida de Inserción (dB) ≤0.3
    Pérdida de Retorno (dB) ≥50 (UPC); ≥60 (APC)
    Longitud (m) A solicitud
    Tolerancia (f) 0~ 0.1, L≤10, 0~ 0.2, 10~20, 1%×L, L≥20, L=longitud del cable de parche
    Rango de Temperatura (°C) -20~+60

  • SUN-PKASC-50M-PKASC-A2-23W
    Cable de parche de fibra óptica
    Cable de parcheo preconectado, Tipo K (SC/APC); Longitud: 50m (tolerancia: 0~0.5m); GJXH (1 núcleo, fibra G657A2, miembro de refuerzo de alambre de acero, chaqueta negra LSZH, 2×3mm)

    SUN-PKASC-50M-A2-23W
    Pigtail de fibra óptica
    Pigtail preconectado, Tipo K (SC/APC); Longitud: 50m (tolerancia: 0~0.5m); GJXH (1 núcleo, fibra G657A2, miembro de refuerzo de alambre de acero, chaqueta negra LSZH, 2×3mm)
