Cable ADSS de doble revestimiento SUN-ADSS

Modelo: SUN-ADSS

    Características

  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • General
    1.1 Esta especificación cubre los requisitos del cable de fibra óptica autoportante totalmente dieléctrico (ADSS) que se suministrará al cliente para su uso en instalaciones externas.
    1.2 El cable de fibra óptica deberá cumplir con los requisitos de esta especificación y, en general, cumplir o superar los estándares mas recientes:
    ITU-T G.650: Definiciones y métodos de prueba para atributos lineales y deterministas de cables y fibras monomodo
    ITU-T G.652.D: Características de una fibra óptica monomodo y cable
    IEC 60793-2 -50 B1.3: Especificación por sección para fibras monomodo de clase B
    IEEE Std 1222 TM , Estándar IEEE para cables de fibra óptica autoportantes totalmente dieléctricos
  • Características de la fibra óptica
    características ópticas, geométricas, mecánicas y ambientales de la fibra óptica ITU-T G.652.D deberán cumplir la siguiente tabla:
    Características Valores especificados Unidades
    Características ópticas
    Diámetro del campo modal​ a 1310 nm 9.1 ±0. 5 µm
    a 1550 nm 10.3±0.7​ mm
    Coeficiente de atenuación a 1310 nm ≤0.3 6 dB/km
    a 1550 nm ≤0.2 2 dB/km
    Atenuación No uniformidad ≤0.05 dB
    Longitud de onda de dispersión cero ( λ 0 ) 1300~1324 nm
    Pendiente de dispersión máxima cero ( S0max )​​​ ≤0.09 3 ps/(nm 2 ·km)
    Coeficiente de dispersión del modo de polarización ( PMDQ ) ≤0.2
    Longitud de onda de corte ( λ cc ) ≤1260 nm
    Coeficiente de dispersión 1288 ~ 1339 nm ≤3.5 ps/(nm·km)
    1550 nm ≤18 ps/(nm·km)
    Índice de refracción de grupo efectivo ( Neff ) a 1310 nm 1.466 -
    a 1550 nm 1.467 -
    Característica geométrica​
    Diámetro del revestimiento 125.0 ± 1.0 µm
    Revestimiento sin circularidad ≤1.0 %
    Diámetro del recubrimiento 245.0 ± 10.0 µm
    Error de concentricidad del revestimiento ≤ 12.0 µm
    Recubrimiento sin circularidad ≤ 6.0 %
    Error de concentricidad del revestimiento del núcleo ≤0.8​ µm
    Error de concentricidad del revestimiento / revestimiento ≤12.0 µm
    Características mecánicas​
    Curling ≥4 m
    Prueba de estrés ≥0.69 GPa
    Recubrimiento S tira Fuerza​ Valor promedio​ 1.0-5.0 N
    Valor pico​ 1.3-8.9 N
    Pérdida de la terminación de Macro B Ф60mm, 100 círculos, a 1550 nm ≤0.05​ dB
    F 32 mm, 1 círculo, a 1550 nm ≤0.05​ dB




    Especificaciones del cable

    Elementos Descripciones
    Fibra óptica​(G.652.D) 12 24 48 96 144
    Tubo suelto​ Material PBT (tereftalato de polibutileno)
    Fibras por tubo 4 4 12 12 12
    Número 3 6 4 8 12
    Varilla de relleno Número 3 0 2 0 0
    Cabo de desgarre Número 4
    Miembro de la Fuerza Central Material PRFV
    Material de bloqueador de agua Compuesto de relleno para cables
    Miembro de fuerza adicional​ Hilos de aramida
    Vaina interior Material PE MD negro (polietileno)
    Espesor (mm) Aprox.:0.8; Mín.:0.6
    S exterior​ Material HD PE (polietileno) negro
    Espesor (mm) Aprox.: 1.7; Mín.: 1.5
    Diámetro aproximado del cable ( ± 0,3 mm) 11.0 11.0 12.9 14.5 18.1
    Cable Peso aproximado ( kg/km ) 99 100 136 176 267
    Tensión nominal (RTS) 4.8 4.8 6.4 7.4 10.4
    Tensión máxima de trabajo (40 % RTS) 1.9 1.9 2.5 2.9 4.1
    Estrés cotidiano (15-25 % RTS) 1.2 1.2 1.6 1.85 2.6
    Luz máxima admisible ( m ) 100
    Aplastamiento ( N/100 mm ) Corto tiempo​ 2200
    Condiciones meteorológicas adecuadas Velocidad máxima del viento: 25 m/s;
    Máxima formación de hielo: 0
    Rango de temperatura aplicable​ Operación -40℃ ~+70℃
    Instalación -10℃ ~+50℃
    Almacenamiento y envío -40℃ ~+60℃
    Radio de curvatura Instalación 20 veces el diámetro del cable
    Operación 10 veces el diámetro del cable


    Fibra y tubo suelto​​Identificación del color​
    Las fibras individuales y los tubos sueltos deben cumplir con la norma TIA/EIA-598-A y el código de color que se muestra a continuación.
    Colores de fibra por tubo
    NO. 1 2 3 4 5 6 7 8 9 10 11 12
    12 fibras Azul Naranja Verde Marrón
    24 fibras Azul Naranja Verde Marrón
    48 fibras Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Agua
    72 fibras Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Agua
    96 fibras Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Agua
    144 fibras Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Agua
    Color

    Colores del tubo
    NO. 1 2 3 4 5 6 7 8 9 10 11 12
    12 fibras Azul Naranja Verde Relleno Relleno Relleno
    24 fibras Azul Naranja Verde Marrón Gris Blanco
    48 fibras Azul Naranja Verde Marrón Relleno Relleno
    72 fibras Azul Naranja Verde Marrón Gris Blanco
    96 fibras Azul Naranja Verde Marrón Gris Blanco Rojo Negro
    144 fibras Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Agua
    Color


    Pruebas mecánicas y ambientales
    No Artículo Referencia
    Pruebas ADSS​
    1 Longitud de onda de corte del cable Norma IEEE 1222
    2 Prueba de bloqueo de agua Norma IEEE 1222
    3 Filtración del compuesto inundable​ Norma IEEE 1222
    4 Pruebas eléctricas​ Norma IEEE 1222
    5 Prueba de vibración eólica​ Norma IEEE 1222
    6 Prueba de polea Norma IEEE 1222
    7 Prueba de aplastamiento Norma IEEE 1222
    8 Prueba de impacto Norma IEEE 1222
    9 Prueba de fluencia
    10 a la tracción del cable Norma IEEE 1222
    11 Ciclo de temperatura Norma IEEE 1222
    12 Prueba de envejecimiento del cable Norma IEEE 1222
    13 Prueba de galope Norma IEEE 1222
    14 Prueba de resistencia ultravioleta ( UV) IEC60068-2-1
    15 Cable T- wist Norma IEEE 1222
    16 Ciclismo con cable Flexión​ Norma IEEE 1222
    17 de tensión/ deformación Norma IEEE 1222
    Pruebas de fibra
    1 de la atenuación con la longitud de onda Norma IEEE 1222
    2 Atenuación con terminación B Norma IEEE 1222
    3 Ciclo de temperatura Norma IEEE 1222
    4 Atenuación en el pico de agua​​​ Norma IEEE 1222
    Pruebas de aceptación en campo
    1 Continuidad de la fibra Norma IEEE 1222
    2 Atenuación Norma IEEE 1222
    3 Longitud de la fibra Norma IEEE 1222


    Marcado de cables
    A menos que se requiera lo contrario, la funda se utilizará marcada con inyección de tinta a intervalos de 1 m, conteniendo:
    - Nombre del cliente
    - Nombre del fabricante
    - Fecha de fabricación
    - Tipo y número de núcleos de fibra
    - Marcado de longitud
    - Otros requisitos

    Ambientalmente
    Cumplimiento total con los sistemas ISO14001, RoHS y OHSAS18001

    Embalaje de cables
    El cable se instalará en un carrete de madera contrachapada resistente, de madera o acero-madera, con la longitud especificada por carrete. Ambos extremos deberán estar provistos de una tapa adecuada para evitar la entrada de humedad.

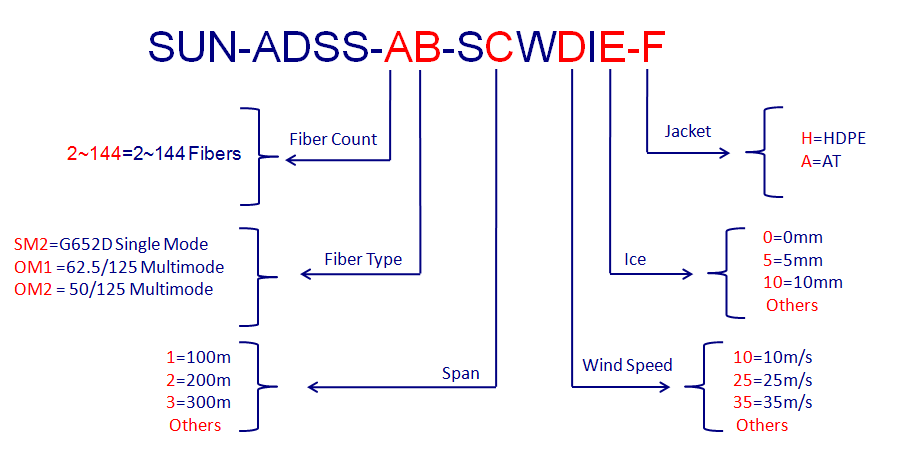

  • Información para pedidos
