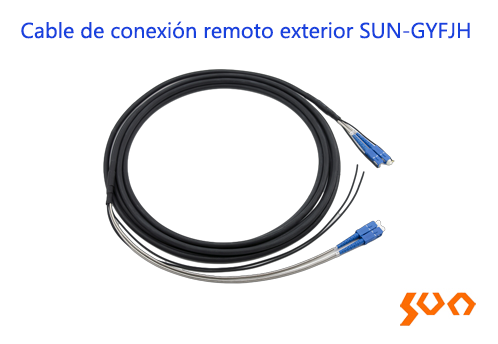

Cable de conexión remoto exterior SUN-GYFJH

Modelo: SUN-GYFJH

Baja pérdida de inserción, resistente al agua, resistente al polvo

    Características

  • Baja pérdida de inserción y alta pérdida de retorno
  • Buena durabilidad
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • El cable de parche remoto al aire libre SUN-GYFJH de Sun Telecom se utiliza ampliamente en la transmisión de fibra óptica en entornos difíciles como FTTA (Fiber To The Antenna). Las principales ventajas de este cable de parche son: estructura simple, fácil manejo y bajo costo.
  • Especificaciones del cable de conexión
    Parámetros Especificación
    Modelo PDLC-PDLC PDLC-DSC DSC-DSC
    Conector Tipo Conector dúplex PDLC/UPC en ambos extremos PDLC/UPC, Duplex SC/UPC en dos extremos D uplex SC/UPC en ambos extremos
    Pérdida de inserción (dB) ≤0.3​
    Pérdida de retorno (dB) ≥ 50
    Cable principal Tipo Cable remoto para exteriores sin blindaje
    Núcleo de fibra 2
    Material de la chaqueta LSZH
    Color de la chaqueta Negro
    Diámetro (mm) 7,0 ± 0,2
    Cable de rama Tipo / Tubo blindado de 3,0 mm en el extremo DSC
    Longitud (m) / 0,5 o según solicitud
    Longitud total (m) 5/15/50/100 o según solicitud
    Tolerancia (m) 0~+0,1, si L ≤ 10,
    0~+0,2, Si 10 < L ≤ 20,
    0~+1% × L, si L > 20, L = longitud del cable de conexión
    Etiqueta en la cubierta del cable A petición
    RoHS Obediente
    Temperatura (°C) Operación /Almacenamiento -20~+60

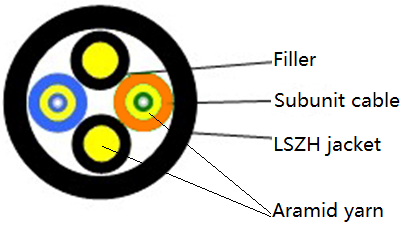

    Cable remoto exterior sin blindaje de 7,0 mm (GYFJH)

    Características de la fibra óptica
    Parámetros Especificación
    Tipo de fibra SM G652 D (9/125 μm )
    Atenuación ( dB/km ) @1310 nm ≤0.35​
    a 1550 nm ≤0.22​
    Longitud de onda de corte del cable ( nm ) ≤1260

    Especificaciones del cable
    Parámetros Especificación
    Recuento de fibra 2
    Fibra de amortiguación apretada Diámetro (mm) 0,9 ± 0,05
    Material LSZH
    Cable de subunidad Diámetro (mm) 2,0 ± 0,1
    Material del elemento de resistencia hilo de aramida
    Material de la chaqueta LSZH
    Color de la chaqueta Azul, naranja
    Relleno Cantidad 2
    Material del elemento de resistencia hilo de aramida
    Chaqueta exterior Diámetro ( mm ) 7,0 ± 0,2
    Material LSZH negro
    Resistencia a la tracción ( N ) Corto plazo 400
    Largo plazo 200
    Resistencia al aplastamiento ( N ) Corto plazo 2200
    Largo plazo 1100
    Radio de curvatura (mm) Dinámica 20D
    Estático 10D
    Atenuación del cable ( dB/km ) @1310 nm ≤0.4​
    a 1550 nm ≤0.3​
    Temperatura de funcionamiento/almacenamiento ( °C ) - 2 0 ~ + 6 0

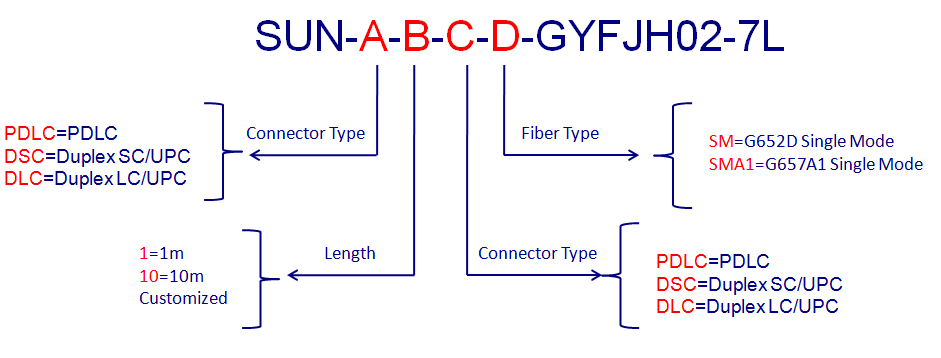

  • Ejemplo: SUN-PDLC-50M-DLC-SMA1-GYFJH02-7L
    PDLC/UPC-DLC/UPC, cable SM G657A1, GYFJH de 2 núcleos, 7.0mm, chaqueta negra LSZH. Longitud total del cable: 50m (Tolerancia: 0~0.5m)

  • Aplicaciones
    ●Redes de telecomunicaciones
    ●FTTA
