Posición: La página inicial > Products > Componentes Pasivos de Fibra Óptica > Puente previo de conexión

SUN-PCSC-xM-PCSC-A2-5FRL Cable de conexión preconectorizado

Modelo: SUN-PCSC-xM-PCSC-A2-5FRL

    Características

  • Vaina ignífuga de baja emisión de humo y cero halógenos (LSZH)
  • Estructura sencilla , ligera y flexible.
  • Descripción
  • Especificaciones
  • Información sobre pedidos
  • Aplicación
  • Preguntas
  • Video Products
  • 　
    1. Características de la fibra óptica (ITU-T G657A 2 )
    Parámetros Especificación
    Antes del cable Después del cable
    Tipo de fibra SM G657A2
    Diámetro del campo modal (μm) 8,6~9,2 ± 0,4 ( a 1310 nm )
    Diámetro del revestimiento (μm) 12 5 ± 0,7
    Diámetro del recubrimiento (μm) 245 ± 10
    Error de concentricidad del núcleo (μm) ≤0,5​
    Revestimiento No circularidad (%) ≤ 1.0
    Longitud de onda de dispersión cero ( nm) 1300~1324
    Longitud de onda de corte del cable (nm) ≤ 1260
    Atenuación de fibra (dB/km) a 1310 nm ≤0,3 5 ≤0.4​
    a 1550 nm ≤0.21​ ≤0.3​
    Pérdida por flexión macro (dB) de 7,5 mm, 1 vuelta ≤0,5 a 1550 nm
    de 7,5 mm, 1 vuelta ≤1,0 a 1625 nm
    de 10 mm, 1 vuelta ≤0,1 a 1550 nm
    de 10 mm, 1 vuelta ≤0,2 a 1625 nm
    de 15 mm, 10 vueltas ≤0,03 a 1550 nm
    de 15 mm, 10 vueltas ≤0,1 a 1625 nm

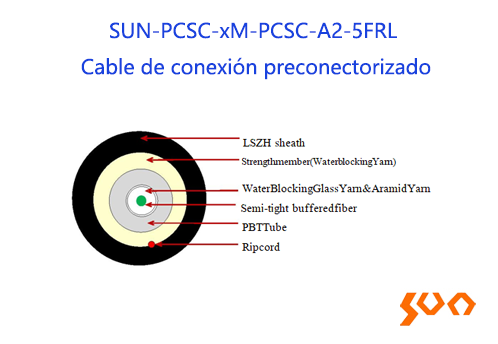

    1. Especificaciones del cable
    Parámetros Presupuesto
    Recuento de fibra 1
    Fibra de amortiguación semi-apretada Material de amortiguación LSZH
    Color Natural o blanco
    Diámetro (mm) 0,9 ± 0,05
    Tubo suelto Material PBT
    Diámetro exterior (mm) 2,1 ± 0,1
    Material de relleno de tubos Hilo de vidrio que bloquea el agua e hilo de aramida
    Elemento de refuerzo ( exterior del tubo PBT ) Hilo bloqueador de agua
    Chaqueta exterior Material LSZH retardante de llama
    Espesor (mm) 0,8 ± 0,2
    Color Negro
    Diámetro nominal del cable (mm) 5,0 ± 0,2
    Característica ignífuga del cable IEC 60332-1-2 (ensayo de llama vertical de un solo cable)
    Resistencia a la tracción (N) a corto plazo 1200
    Resistencia al aplastamiento (N/100 mm) a corto plazo 800
    mínimo ( m m) Dinámica 20D
    Estático 10D
    Atenuación del cable (dB/KM) A 1310 nm ≤ 0.4​
    A 1550 nm ≤ 0.3​
    Temperatura de funcionamiento ( °C ) - 25 ~ + 70
    Temperatura de almacenamiento ( °C ) - 25 ~ + 70

    1. Especificación del cable de conexión/pigtail
    Parámetros Presupuesto
    Tipo de conector Lado A reconectado tipo C p (SC/UPC o SC/APC)
    Lado B reconectado tipo C p (SC/UPC o SC/APC) o extremo abierto
    Pérdida de inserción (dB) ≤ 0,3
    Pérdida de retorno (dB) ≥ 50 (UPC); ≥60 (APC)
    Longitud (m) A petición
    Tolerancia (m) 0~+0.1 , L ≤10,
    0~+0,2 , 10 ~20 ,
    1 %×L , L ≥ 20 , L= longitud del cable de conexión
    Rango de temperatura ( °C ) -20~+60

  • Información para pedidos (por ejemplo)
    SUN-PCASC-50M-PCASC-A2-5FRL
    Cable de conexión de fibra óptica
    Cable de conexión preconectorizado , tipo C (SC/ A PC); longitud : 50 m (tolerancia: 0 ~ 0,5 m) ; cable redondo de 5,0 mm (1 núcleo, G657A 2 , revestimiento LSZH ignífugo negro)

    SUN-PCASC-50M-A2-5FRL
    Cable flexible de fibra óptica
    flexible preconectorizado , tipo C (SC/ A PC); longitud : 50 m (tolerancia: 0 ~ 0,5 m) ; cable redondo de 5,0 mm (1 núcleo, G657A 2 , revestimiento LSZH ignífugo negro)
